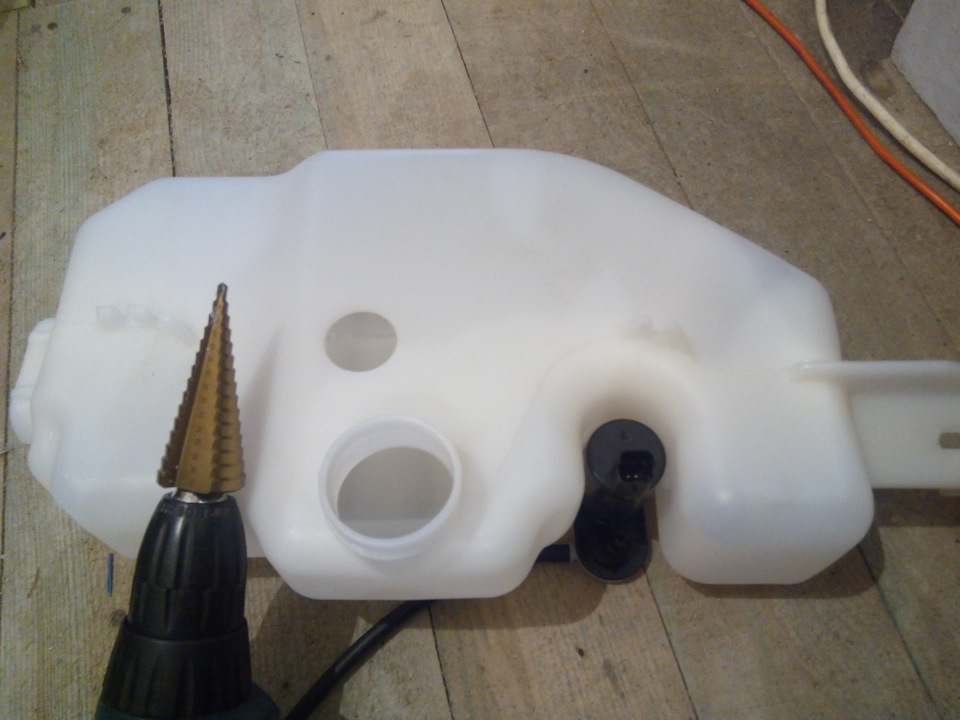

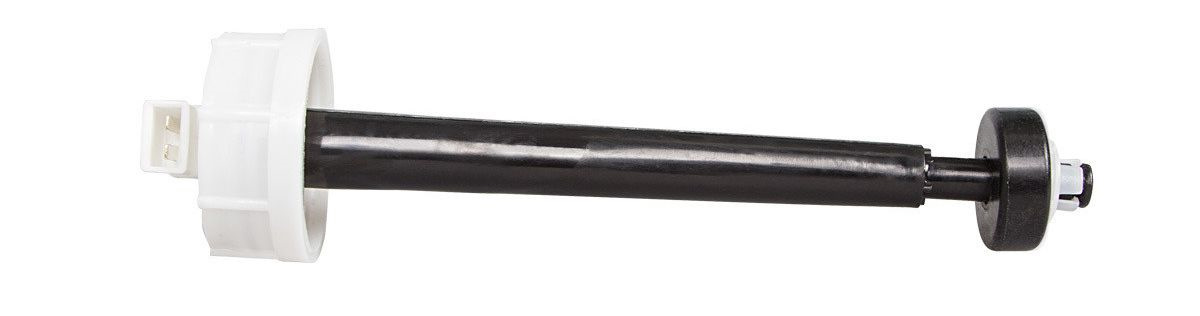

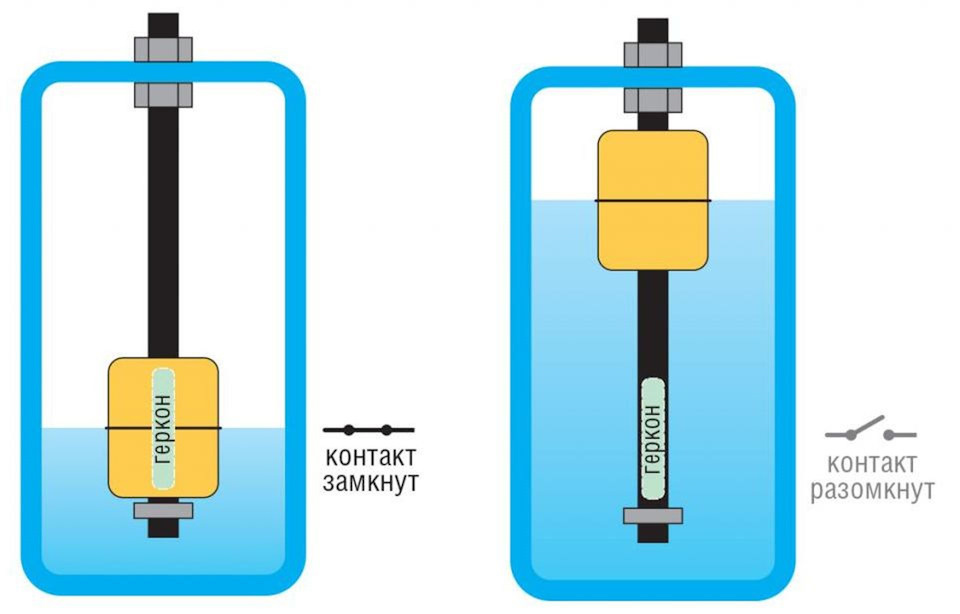

Продолжаем внедрять задумки, которые были в Приоре и так же хотелось, чтобы в этой машине было аналогично. За основу берется датчик уровня охлаждающей жидкости от ВАЗ-2110 арт. 2110-3839410-03 (длина 150 мм). Так же к нему разъем (мама). Цена за комплект в магазине автозапчастей порядка 150-200 рублей. С датчика убираем крышку, она не нужна. Делаем отверстие сверху бачка сверлом, заказывал на Али.
!Внимание. Обязательно необходимо укоротить длину датчика на 20 мм минимум, чтобы датчик срабатывал раньше, чем насос переставал качать жидкость. Делается это просто. Режется цилиндрическая часть датчика в любом месте, удаляется указанная ранее длина и соединяется все склеиванием (попросту паяльником) для герметичности.
В итоге путем подбора длины датчика, его длина от основания до кончика должна быть не более 80 мм.

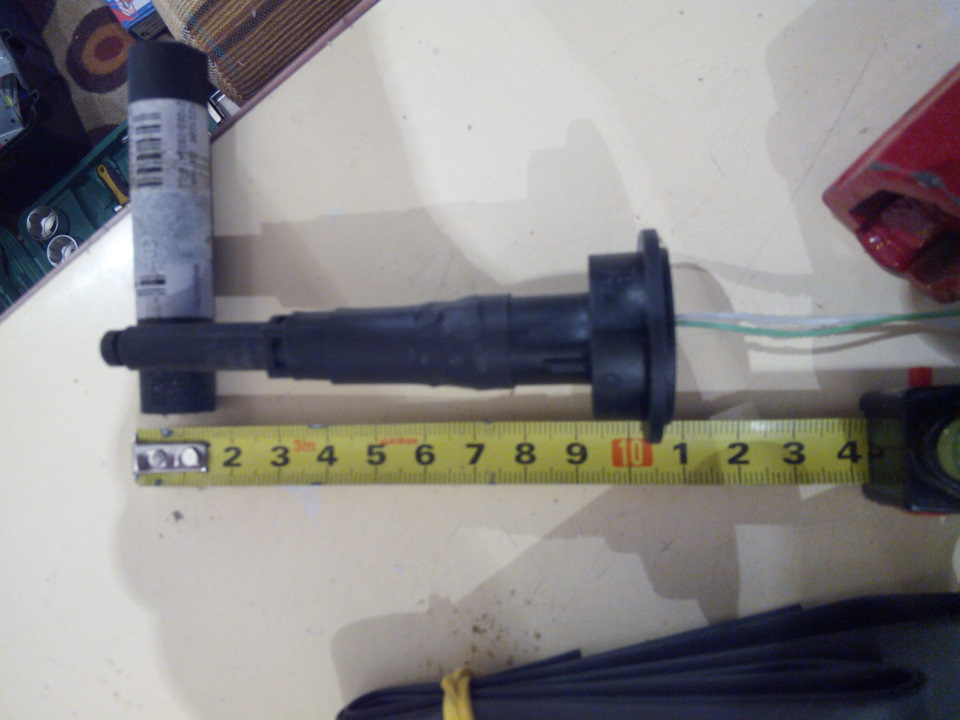

На фото представлен опытный образец, длина большая, вода заканчивалась раньше, чем сработает датчик.
Отступление: На мой взгляд, бачок в Весте сконструирован не правильно. Насос располагается почти в одной плоскости дна бачка. И когда насос прекращает качать воду, то он еще заполнен водой на 1,5 — 2 литра. В Приоре бачок имел коническую форму (расположение над крылом колеса) и насос стоял в самой низкой точке бочка и воды оставалось меньше.
Далее датчик садим на подготовленное при помощи автомобильного герметика. Перед сверлением отверстия в бачке, необходимо замерить посадочное место датчика, чтобы не сделать больше чем полагается. Тогда датчик сядет очень плотно.
Провод в гофре прокладываем вдоль лобового окна под жабо и с существующей проводкой обогрева стекла выводим в моторный отсек. Далее провод через резиновую заглушку у ЭБУ, протягиваем в салон автомобиля.

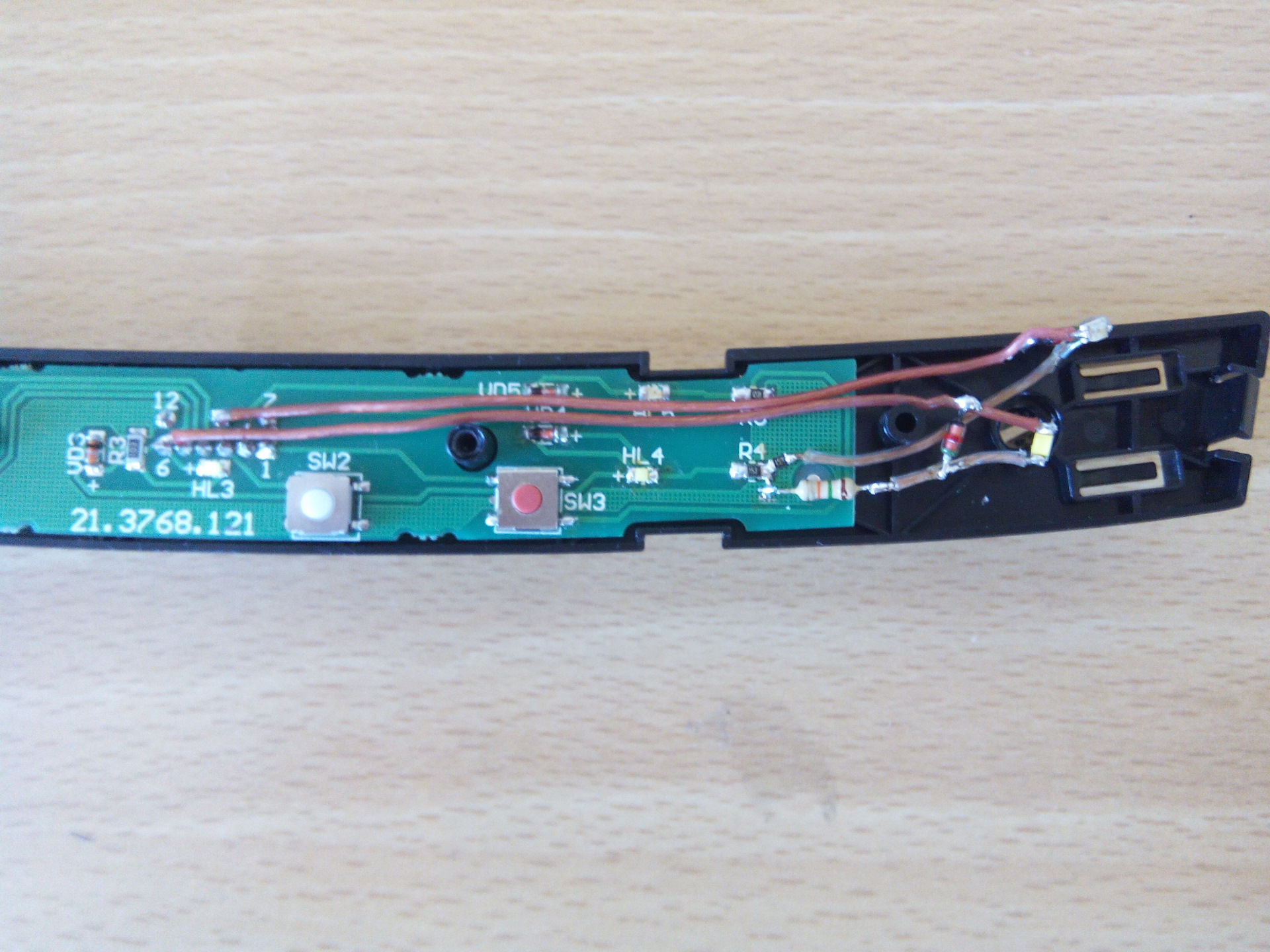

Следующим этапом проводим модернизацию платы кнопок центральной панели. Заказывать плату с функционалом пяти кнопок не стал, так как требуется только индикация. Компоненты собираются аналогично набору третьей кнопки (№4 на панели). Для индикации срабатывания датчика омывайки взял светодиод красного свечения. Для подсветки кнопки: +12 В с контакта №6. Для индикации датчика: просверлил отверстие в плате на месте контакта №9 и вставил новую ножку.
+12 В взял с реле контроля напряжения, установленное ранее, т.е. индикация с датчика будет работать после запуска двигателя.

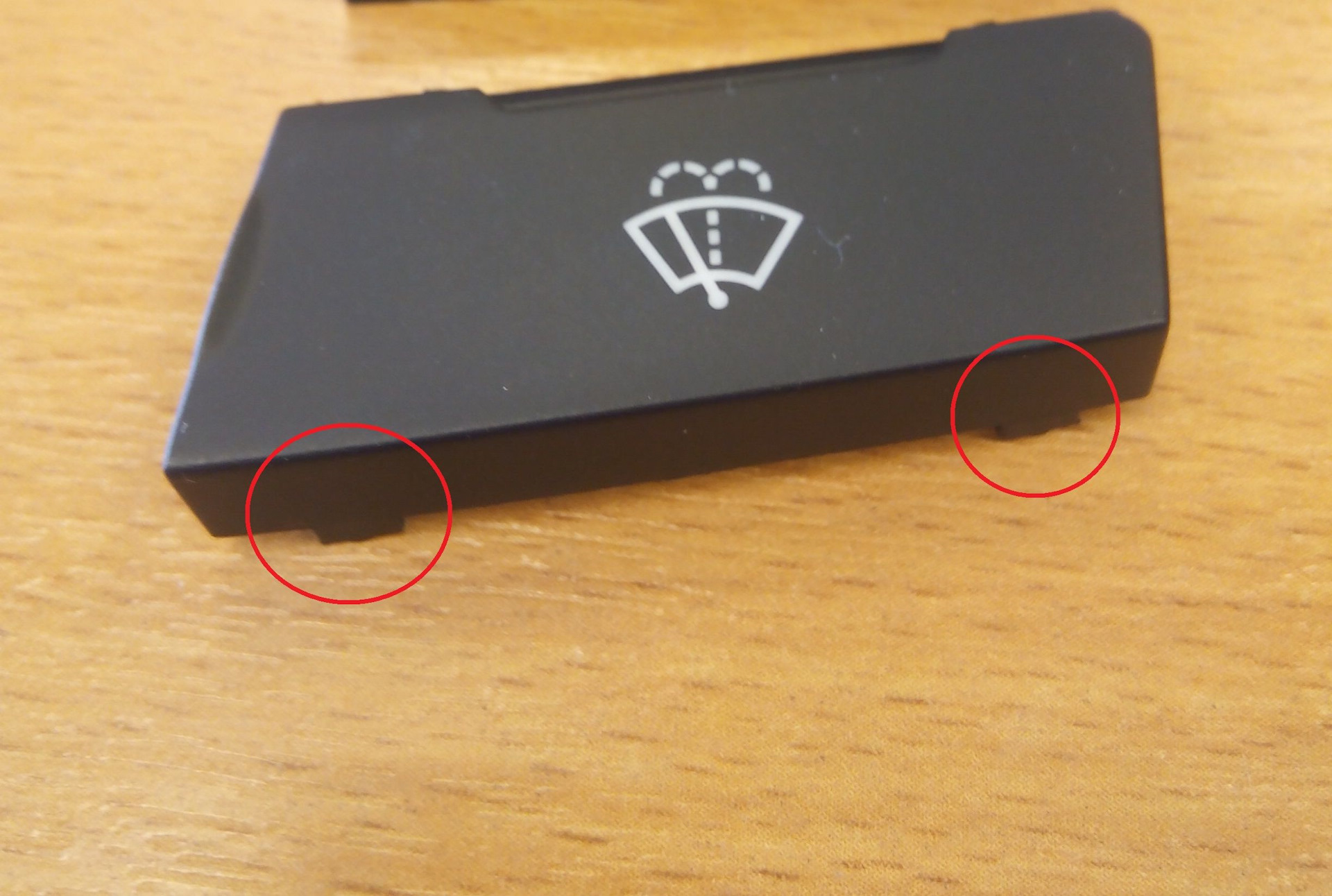

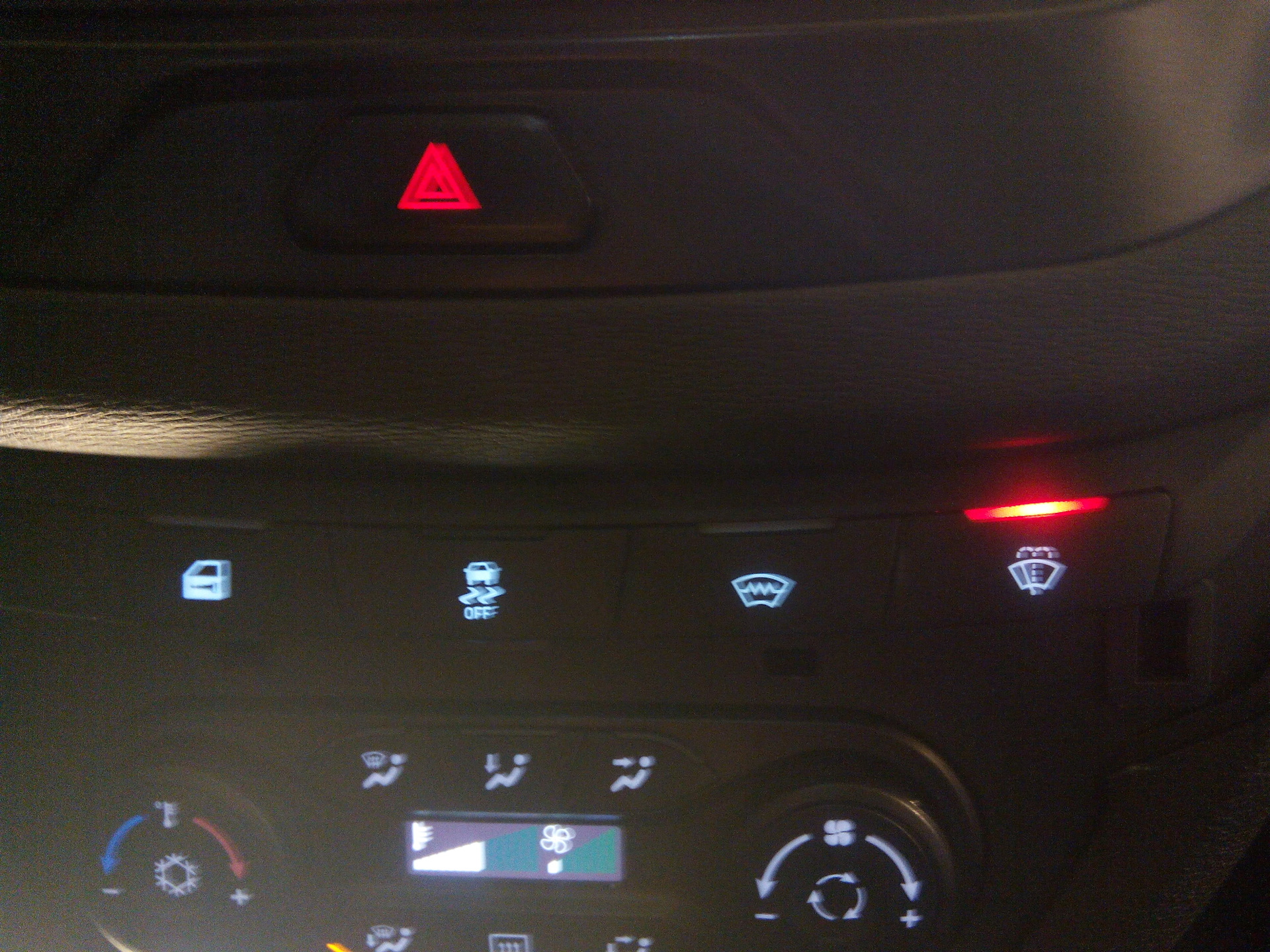

Кнопку с гравировкой заказывал здесь, при этом указал, чтобы кнопка была заглушкой, как штатная без функционала нажатия. На фото видно, что имеются ножки, блокирующие процесс нажатия.

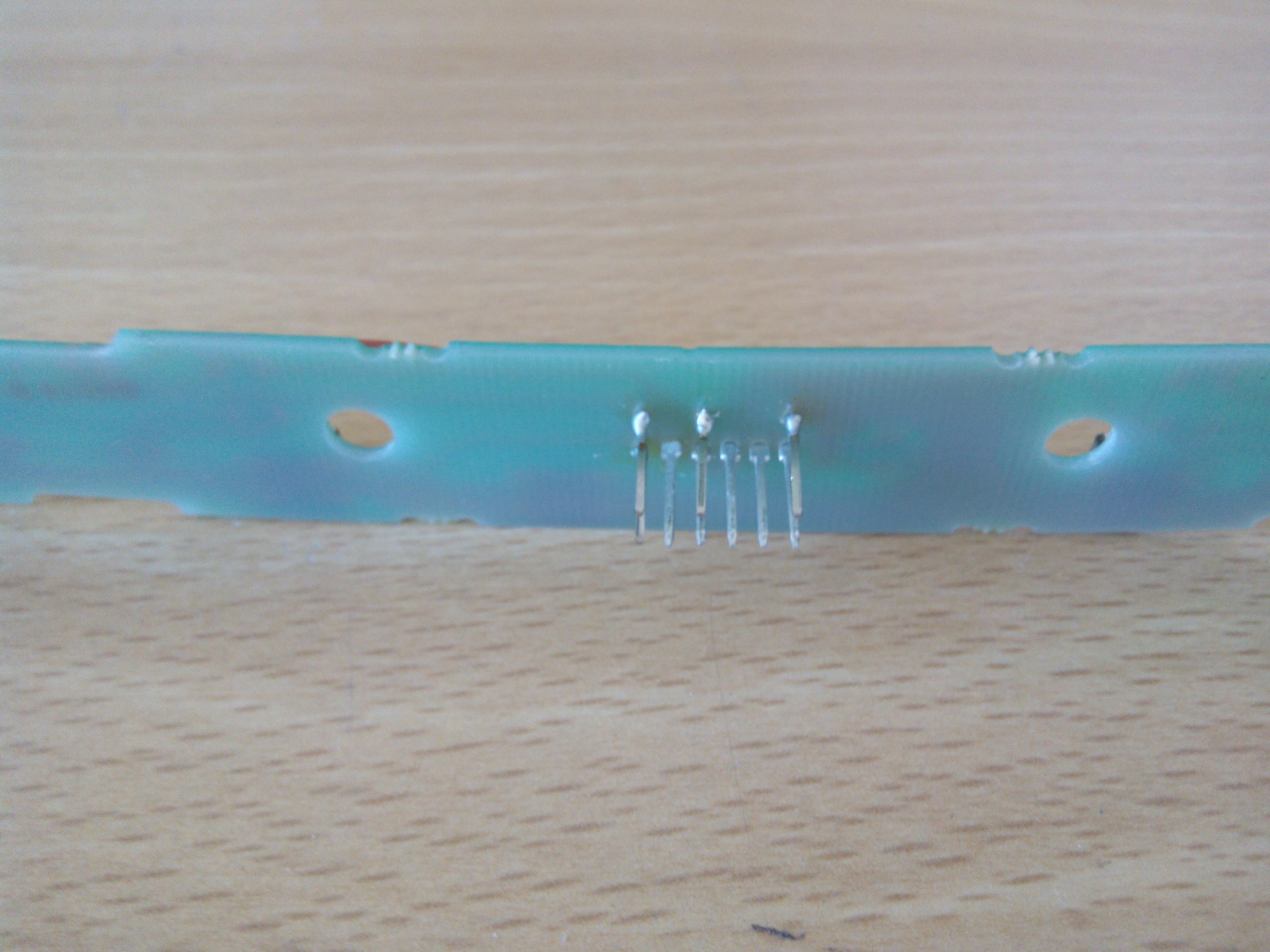

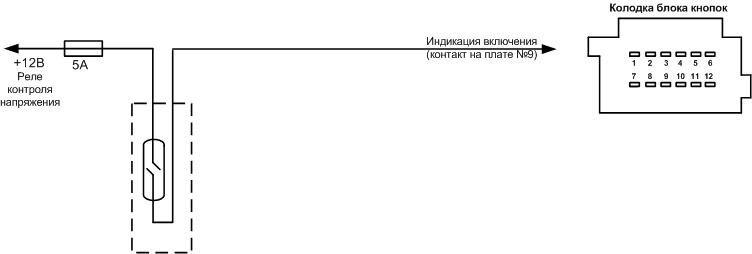

В разъеме блока кнопок центральной панели добавляем один пин на контакт №9 (провод с датчика омывайки +12В). Схема готова.
