#64 PR-7AN/7AL Противоугонная система.

Всем привет!
Так уж сложилось, что в дооснащении моего авто прямую роль играют записи бортового журнала Андрея AndKny. И это дооснащение не исключение. Установка штатной охранной системы Андреем.
Нештатная сигналка у меня стоит, была бы штатная, в сторону других не смотрел бы. Но нештатную поставил через пару месяцев после покупки и цель была одна — запуск Вебасто с брелка. А о родной даже не думал, потому что еще не знал о возможности и простоте установки штатной)))
Натыкался на записи Андрея и до этого, и тут опять сошлись звезды, нашелся человек, у которого все купил по гуманной цене.

Итак, одно из самых главных условий при покупке б/у блоков нарваться еще и на разъемы. Так и здесь, при покупке, сразу же озвучил, все должно быть с разъемами. Правда, от блока с датчиками объема не тот разъем был, а разъем кнопок от 1-й кнопки, поэтому пришлось добавлять туда пины, поэтому при заказе проверяйте и уточняйте)))

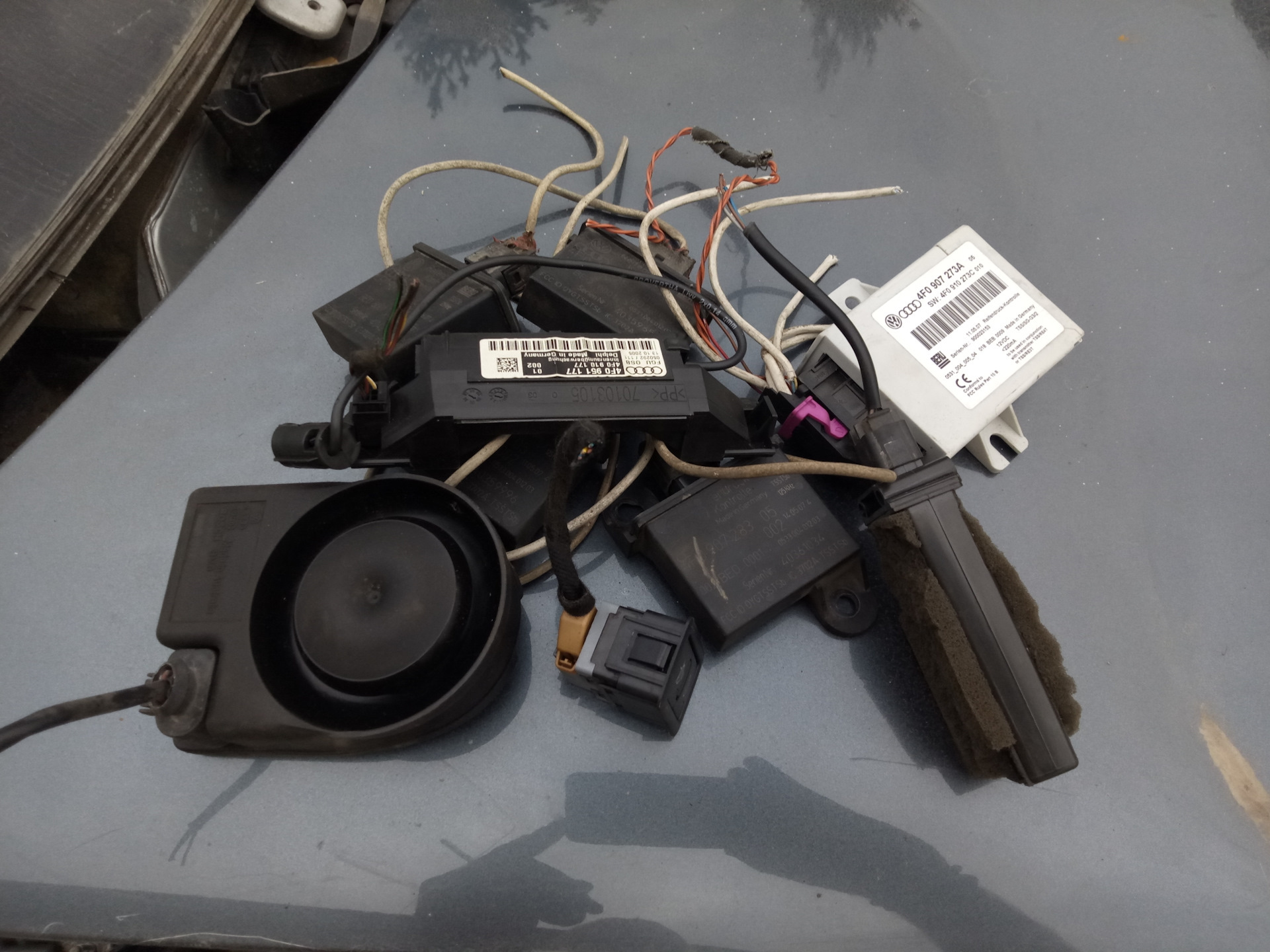

Все получил. Итак к установке и комплектующим.

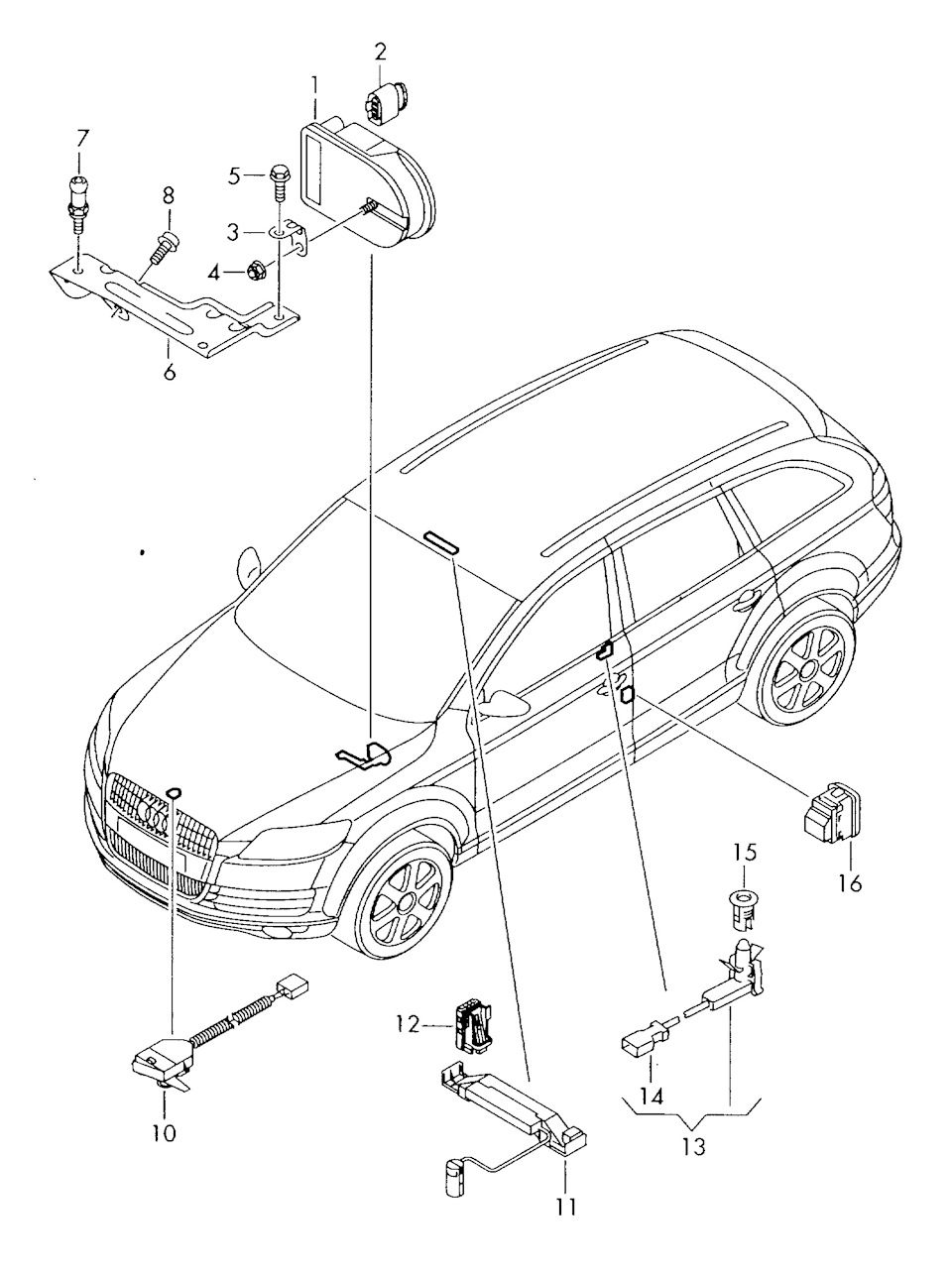

Я для установки брал следующее (разъемы были с блоками):
Модуль с датчиками движения 4F0951177;
Разъем модуля 8E0972754 (по этому коду новый разъем уже с контактами, отдельно покупать не нужно);
Сирена 1K0951605C (можно купить на алиэкспресс уже с разъемом и проводкой);
Разъем сирены 3D0973703 (000979019E — N10335706);
Разъем кнопок 6R0972930 (000979009E — N90764701).
Кнопки в обшивке двери. Здесь все просто, многие снимали обшивку двери. А вырезать еще проще, примерная разметка с внутренней стороны есть.

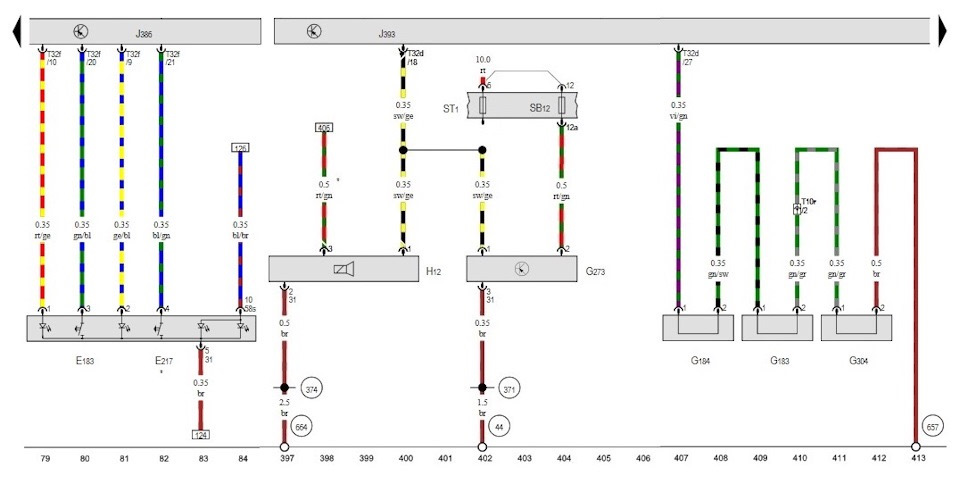

Подключение разъема кнопок в блок двери в 32-х пиновый разъем:
1 — T32f/10;
2 — T32f/9;
3 — T32f/20;
4 — T32f/21;
5 — "-";
10 — T32f/4 (подсветка).
При подключении кнопок в них сразу же загорелись светодиоды.
Самое трудоемкое — установка в штатное место сирены.

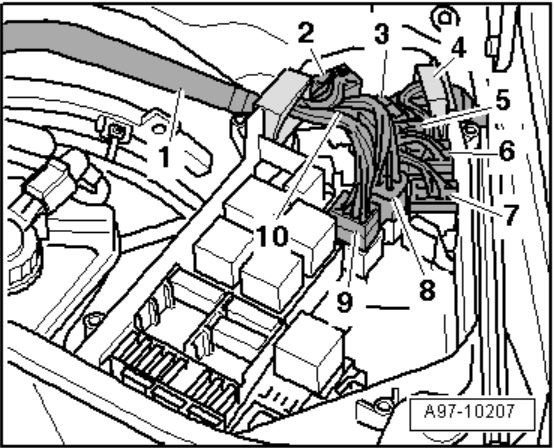

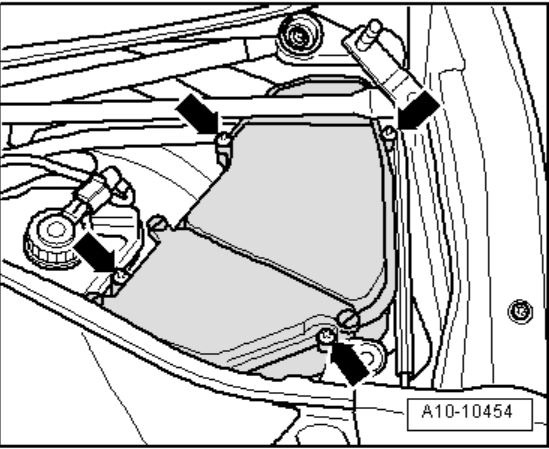

Для этого снимаем поводки стеклоочистителей, снимаем коммутационный блок с предохранителями

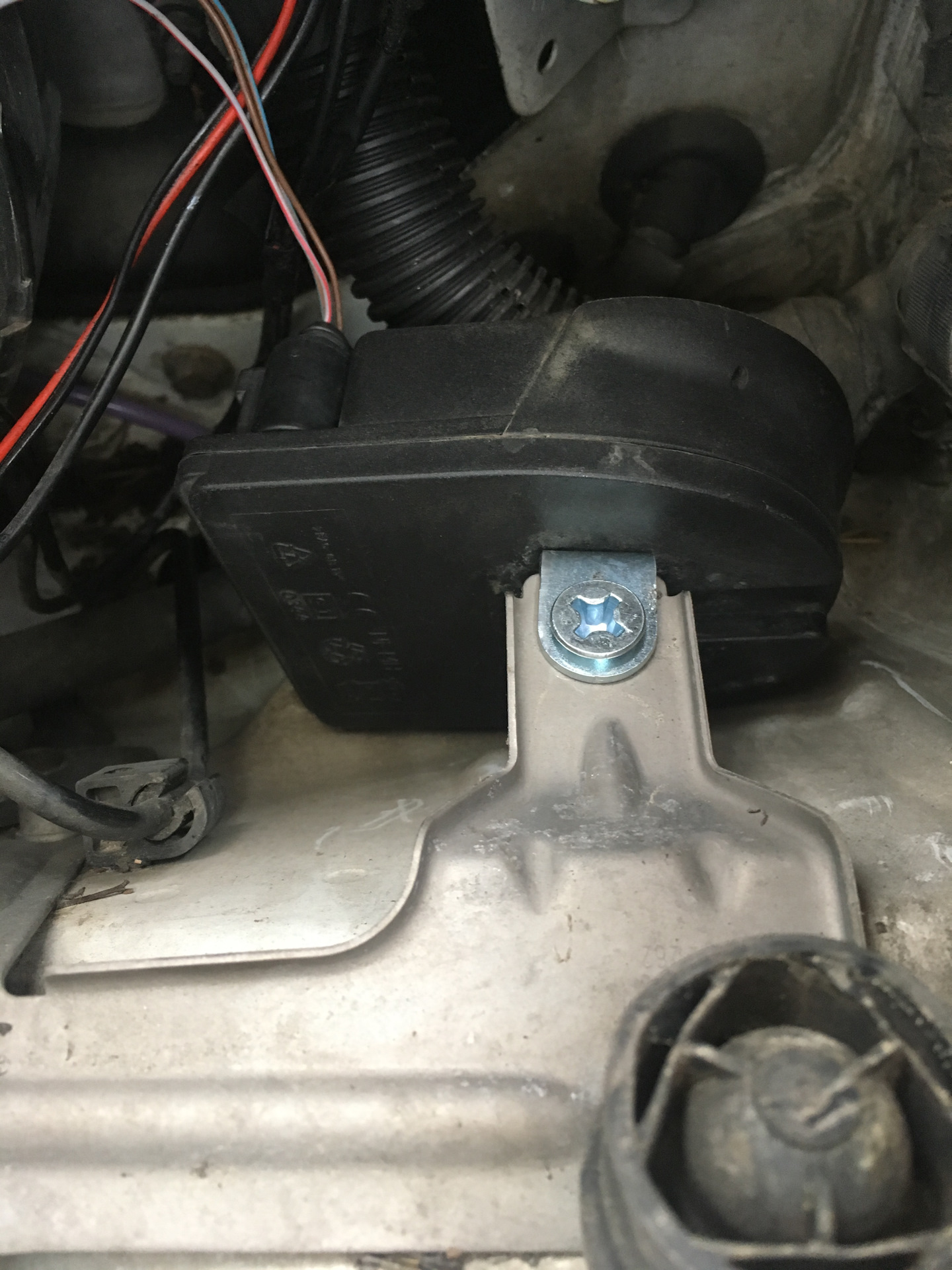

Как раз под ним штатное место сирены.

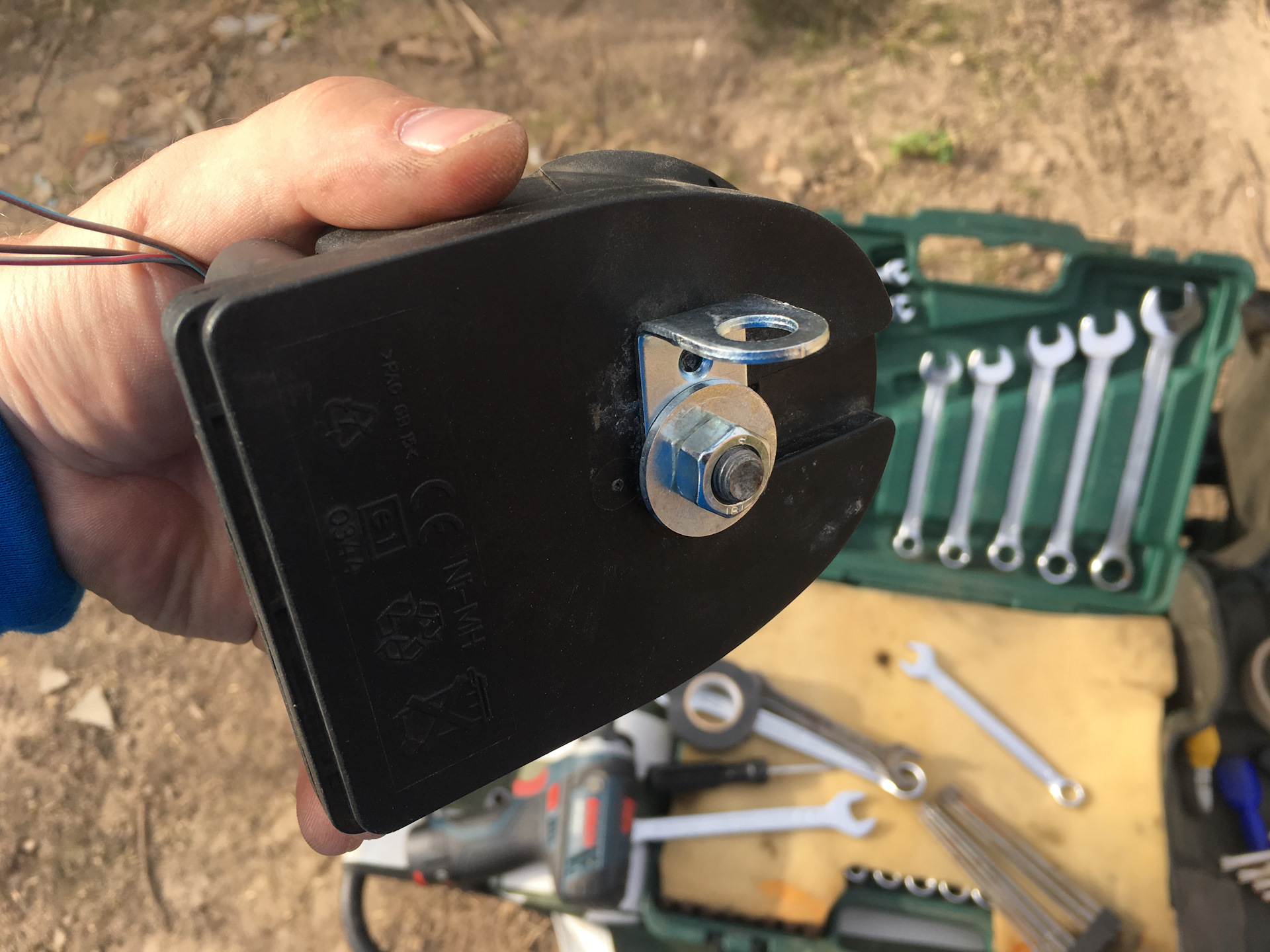

Кронштейн покупать оригинальный не стал, подобрал из имеющихся железок:

Подключение сирены:
1 — T32d/18 (32-х контактный разъем блока комфорта);
2 — "-";
3 — постоянный плюс, 5 А, красная колодка со стороны водителя.
Ну и самое простое, блок с датчиками объема в центральном потолочном плафоне, установка интуитивно понятная, подключение:
1 — T32d/18 (32-х контактный разъем блока комфорта);
3 — "-";
2 — постоянный плюс, 5 А, красная колодка со стороны водителя; все провода можно запараллелить с проводами сирены.
Разъемов датчиков разрушения стекол задних не оказалось, хотя дорожки есть (в стекле крышки багажника точно есть разъем), поэтому этот момент я опустил, хоть и будет висеть ошибка по блоку комфорта, ну и пусть висит.

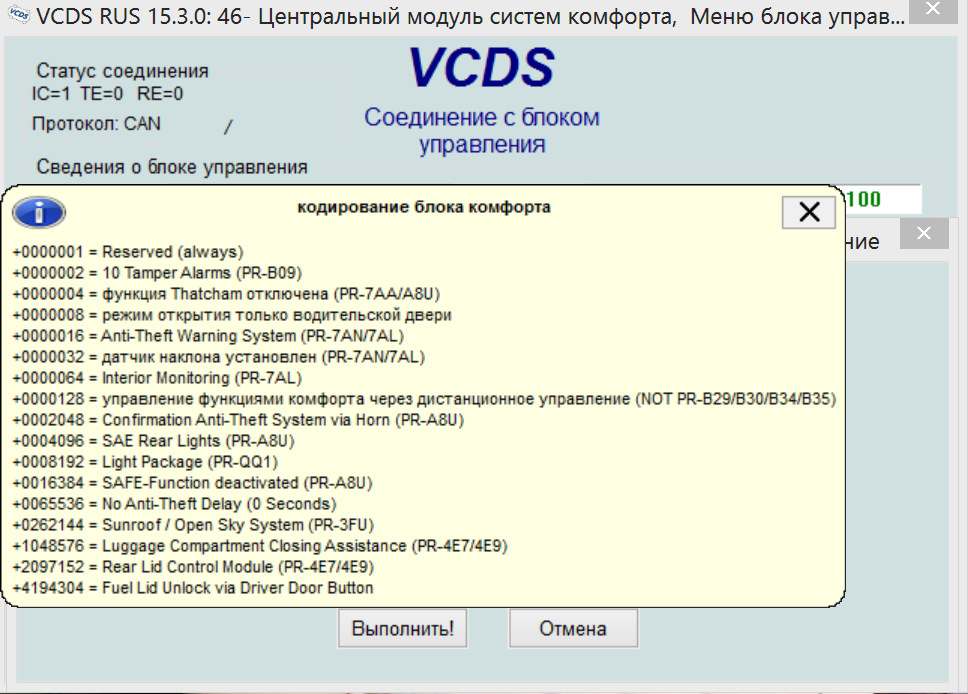

Дальше кодируем, заходим в блок комфорта и прибавляем к кодировке все цифры, помеченные заветным индексом PR-7AN/7AL, ну и для звукового сигнала при закрывании еще + 2048.

Found on photo: RU515, PRB09

В блоке двери кодировать ничего не пришлось, после кодирования блока комфорта светодиоды в кнопках благополучно погасли, да и ковыряясь в длинном кодировании дверного блока не увидел ничего подходящего, оказывается все проще, через блок комфорта)))
Звуковое оповещение нештатной сигналки наоборот убрал.
Единственное, помимо ошибки по датчикам разрушения стекол почему-то повисли еще две
01134 — Звуковой сигнал охранной сигнализации(H12)
012 — Сбой в изоляции эл.цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 3
Частота появления ошибки: 16
Индекс забывания: 102
Пробег: 133338 km
Отсчет времени: 0
Дата: 2018.09.22
Время: 19:50:13

02103 — Блок управления 2 бортовой сети(J520)
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 01101101
Приоритет неисправности: 3
Частота появления ошибки: 14
Индекс забывания: 102
Пробег: 133338 km
Отсчет времени: 0
Дата: 2018.09.22
Время: 19:50:53
Непонятна ошибка по сирене, только поставил, вряд ли нарушил изоляцию, что может быть кто, что думает?
Ну и само собой проверка: опускаем стекло, пусть будет водителя, закрываем, запираем авто, удивляемся новому принципу работы светового индикатора в двери (теперь он после постановки на охрану какое-то время горит постоянно), засовываем через 30 сек. руку и слушаем пение сирены))))
После почти двух лет после а4 б8 с штатной сигналкой уже и забыл как звучит штатный пик)))
Всем мир!
