Как прошивать без программатора я описывать не буду так как описал всю процедуру в предыдущем посте по VCDS
Напомню что кабель должен быть собран на чипе ATMEGA 162, если ваш кабель собран на чипе NEC то у вас ни чего не получится, и если в вашем кабеле есть микросхема STC чип то ее следует удалить так как он будет мешать прошивке)
Ниже опишу момент когда во время прошивки вы получаете сообщение от утилиты о том что кабель не найден ( Interface not found )
Как правило такое сообщение выходит из за того что у вашего кабеля на данный момент другой PID, для прошивки нам нужен PID FA24 либо FA20( но в этом случае нужно в ручную вписать в VAGCOM_EEWriteLang FA20) а в вашем кабеле он может быть другим, к примеру у кабелей ВАСЯ диагност он FA3F, проверить это можно в диспетчере устройств в свойствах подключенного интерфейса
Поправить PID на нужный нам можно программой MProg которая есть в архиве, открываем ее, нажимаем на значок лупы и видим такую картину, в нижней строчке должно появится 2 надписи как на скрине

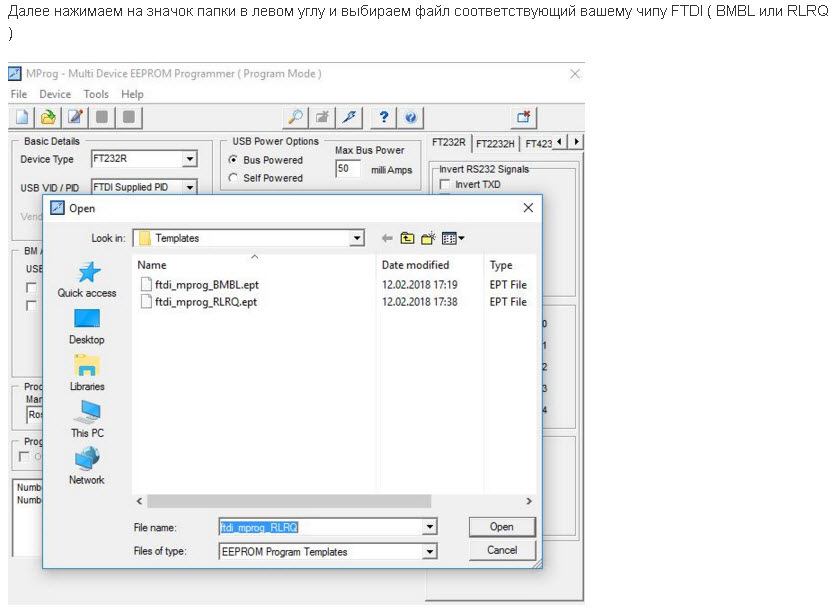

Далее нажимаем на значок папки в левом углу и выбираем файл соответствующий вашему чипу FTDI ( BMBL или RLRQ )
После выбора файла нажимаем на значок молнии
Через пару секунд в низу должно появится сообщение об удачной прошивке
Вытаскиваем кабель из юсб и заново вставляем чтоб он подцепил уже нужный нам драйвер с обновленным PID, для достоверности снова смотрим в диспетчере устройств на новы PID
Дальше открываем вновь прошивальщик VAGCOM_EEWriteLang и если вы все правильно сделали то нажав на write видим процесс прошивки
Дальнейший процесс прошивки смотрим опять таки в предыдущем посте www.drive2.ru/l/492361307991835386
Внимание ВАЖНО !
Перед тем как менять PID кабеля нужно еще убедится что кабель находится в бут моде и что он прошьется, чтоб не трогать PID кабеля для проверки можно вписать PID кабеля в утилиту VAGCOM_EEWriteLang и попробовать прошить, если прошивка пошла значит кабель в бут моде и тогда уже можно будет менять PID самого кабеля
Похожие темы в которых вы найдете ответы на многие вопросы
VCDS, прошиваем старый кабель под последнюю версию через программатор www.drive2.ru/l/480734522283917454/
Прошиваем кабель VCDS (Без программатора) www.drive2.ru/l/492361307991835386/
Прошиваем кабель VCDS, добавка к описанию по прошивке без программатора www.drive2.ru/l/494906127654322212/
Прошивка и восстановление кабеля VCDS www.drive2.ru/l/513755880123007187/
VCDS Rus/En и Вася, описание прошивки www.drive2.ru/l/508896038728237891/
Как Васю диагноста 19.6 и альтернативные файлы подружить www.drive2.ru/l/538224961643348955/
Паблик в телеге где можно найти все файлы для прошивки t.me/VagDiagnost
Вот архив со всеми лоадерами и софтами которые у меня есть
mega.nz/folder/vQ9mWaaI#9FruIewlPy5l0ykTWM5JWA
Не забываем ставить НРАВИТСЯ и конечно же ДЕЛИТСЯ )
Comments 375
Привет!Не подскажите какой пароль на архиве в мега,
Привет! какой лоадер выбирать чтоб работало с версией VCDS-RUS-20042-Installer.exe? Зачем вообще столько лоудеров?
Приветствую. подскажите плз, а обычный кабель ваг ккл без артмеды если прошил прошивкой на пид FA24, как можно обратно вернуть?)) сначала сделал, а потом инструкцию прочёл и комментарии. открыл кабель и увидел что он пустой, на плате только FTDI RL'ка стоит и всё))
"Поправить PID на нужный нам"
-Каким образом переписать PID обратно с Росс-Тех на Васю ? В VAGCOM_EEWriteLang вручную прописать вместо PID FA24 либо FA20 на FA3F, или нужно прошивать программой MProg (тогда где необходимые файлы для чипа FTDI под Васю) ?
не вижу файла ftdi_mprog_BMBL.ept в папке Template. Где их нарыть? ткните носом пжта.
А что есть в папке?
в папке пусто. источник отсюда mega.nz/folder/vQ9mWaaI#9…ykTWM5JWA/folder/2MdFQCIR
Я с телефона, не могу смотреть что там есть а чего нет, скрин выложи, вархиве 9.2 должно быть всё
ааа… спасибос. нашел! все по полочкам разложено. я полез в папку drivers. нашел там MProg.exe ну естественно без template'ов
elpaso544
Я с телефона, не могу смотреть что там есть а чего нет, скрин выложи, вархиве 9.2 должно быть всё
теперь след. глупый вопрос. в первых коментариях на него был ответ. но… где найти ftdi микросхему, примерно хотя бы все обыскал
elpaso544
Я с телефона, не могу смотреть что там есть а чего нет, скрин выложи, вархиве 9.2 должно быть всё
Благодарю! Скачал. На днях попробую!
Саму программу VCDS из того же архива установить?
Добрый день! Хэлп ми плиз тоже.
Ситуация следующая: шнурок заблокировался после случайного обновления через интернет.
Восстанавливаю с помощью прошивальщика и мпрог. Вроде получается. Прога VCDS начинает его видеть. Но предлагает обновить с версии 1,95 до версии 1,96. После обновления перестает видеть. И так по кругу(((
Причем, способна видеть его только прога последней версии (19.6.1), а та которая шла в комплекте (15.7.4) — не видит ни после перепрошивки, ни до.
Шей с архива с лоадером 9.2, и запускай через этот же лоадер
Итак, сегодня попробовал. Все точно так же, как выше описывал.
Тогда по наитию отложил новый ноут ст 10м 64-разряднфм виндовсом в сторонку, достал из шкафа старенький с лицензионным ХР (хорошо, что не выкинул, а даже наоборот — пол-года назад перепаковал умершую батарею новыми аккумуляторами), скачал на него нужный софт, и с первого же раза восстановил шнурок. После обновления он остался видимым и при повторном подключениии все норм.
Кстати, на 10-м когда лоадер грузился, то в его стартовом окне на секунду мелькало сообщение о 4-х ошибках. На ХР при загрузке лоадера мелькало только ОК
В 10 защитник наверняка что то подтер, его отключать нужно
Ну я ж не вчера родился. Всё отключал, да ещё и папки, в которую загружал инсталояшки и в которую производилась установка, добавил в список исключений защитника, и журнал защитника проверял.
Конечно, может и не до конца защита отключилась. Потому и берегу ХР, что с ним проблем нет таких.
В 10-м в администрировании даже кнопки отключения брандмауэра и центра обеспечения безопасности неактивны, хоть и присутствуют. Это какой-то гибрид виндовса 7 и виндовса Миллениум, который не прижился из-за своей навязчивой перестраховки. Помню, его ещё называли "виндовс для домохозяек" ))))
Ну у меня на 10 и не одной всё работает)
32 или 64 разряда?
Уважаемый, а после удаления микросхемы STC назад её впаивать нужно или нет? Это же память прошлой прошивки, так да? А может послать её, пусть идет лесом?
После выпаивания выкинуть и забыть про нее)
А не подскажете, я прошил беларуский Вася диагност pro на Ross-tech без прагромматора с помощью программы mprog и VAGCOM_EEWriteLang, попользовался vcds, и возвратил обратно под Васю диагност pro в mprog, драйвер поменялся не васю как и было, запустил Васю- тест версию прошивки видит, а адаптер не найден, что делать, как его правильно возвратить назад?
Назад ни как
Понял
Небольшое замечание, дословно по инструкции не получилось, PID не менялся с 20 на 24.
Сделал так: после лупы и загрузки файла, перешел Edit mode (карандашик на листе слева).
Затем вбил нужный PID 24, галку use fixed serial чтобы уж совсем совпало с инструкцией.
Затем дискета Save template и уж затем молния с прошивкой.
Не обязательно 24, кабель работает и с 20
у вас в посте про обновление VCDS написано:
"4-кабель имеет PID отличающийся от нужного нам (а нам нужен PID FA24)"
путаница какая-то:)
Vcds работает с несколькими PID, посмотреть с какими можно в инфо файле ftdi который находится в директории с vcds, на память не помню но там 20,21,23 и 24 по моему
тогда ок. просто для меня-чайника важно было все до запятой повторить по инструкции, понимания нет — так хоть списать точно:)
я вам в личку связанный вопрос написал, найдите плз минутку
Подскажите, может есть файл прошивки, которую напрямую в чип заливать?
Проще бросить на программатор и залить или внутрисхемно, чем воевать с кучей последовательностей.
во всех архивах есть файлы для прошивки программатором

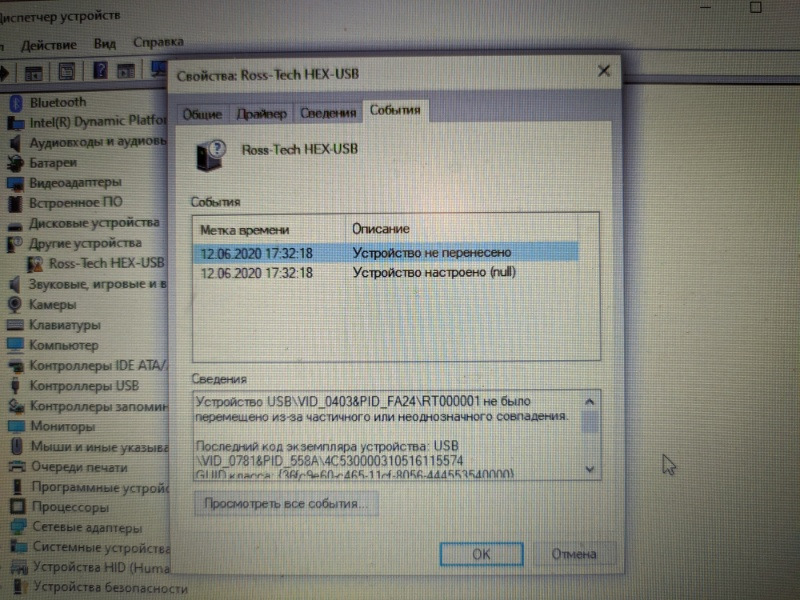

Если правильно понял PID 558A
В сведениях смотри, похоже FA24
верхняя строчка это я его пытался прошить… как я понимаю… а нижняя пишет какой он есть…
Мехран, Ты гений! С Праздником Ураза-байрам!
Привет, друг!

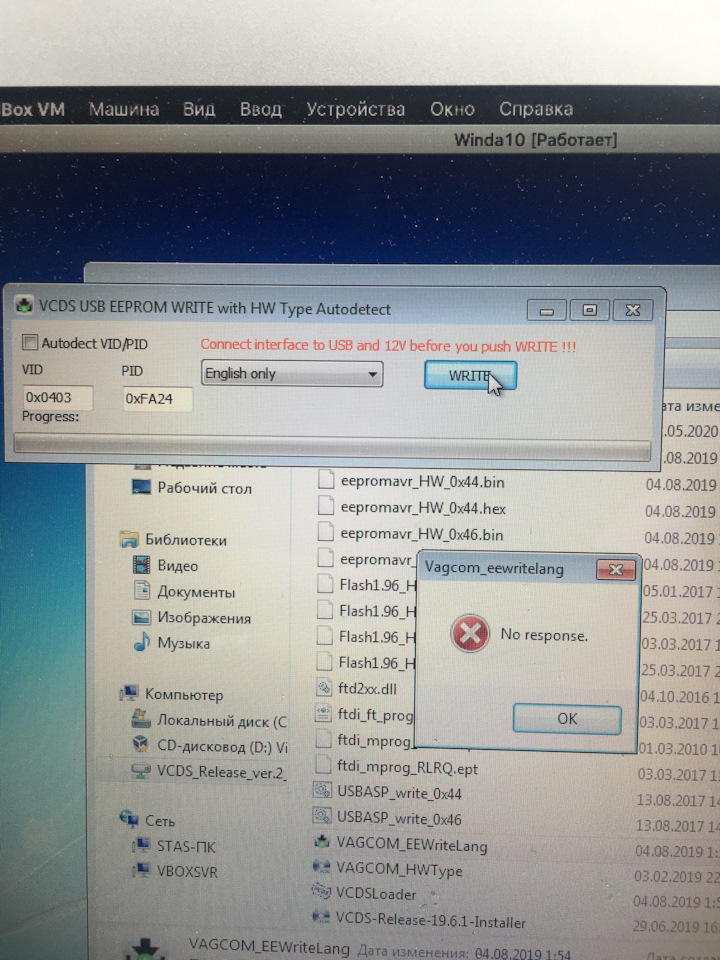

Вот такая засада. Как быть? Какие мысли, кроме матерных?
Либо кабель не на атмеге собран либо атмега дохлая
Atmega 💯 %. Разбирал вчера.
elpaso544
Либо кабель не на атмеге собран либо атмега дохлая
Питание подал?
Воткнул в OBD. Зажигание не включал. Диод горит зелёным. При тесте в конце 2 раза моргнет красным и снова зеленый.

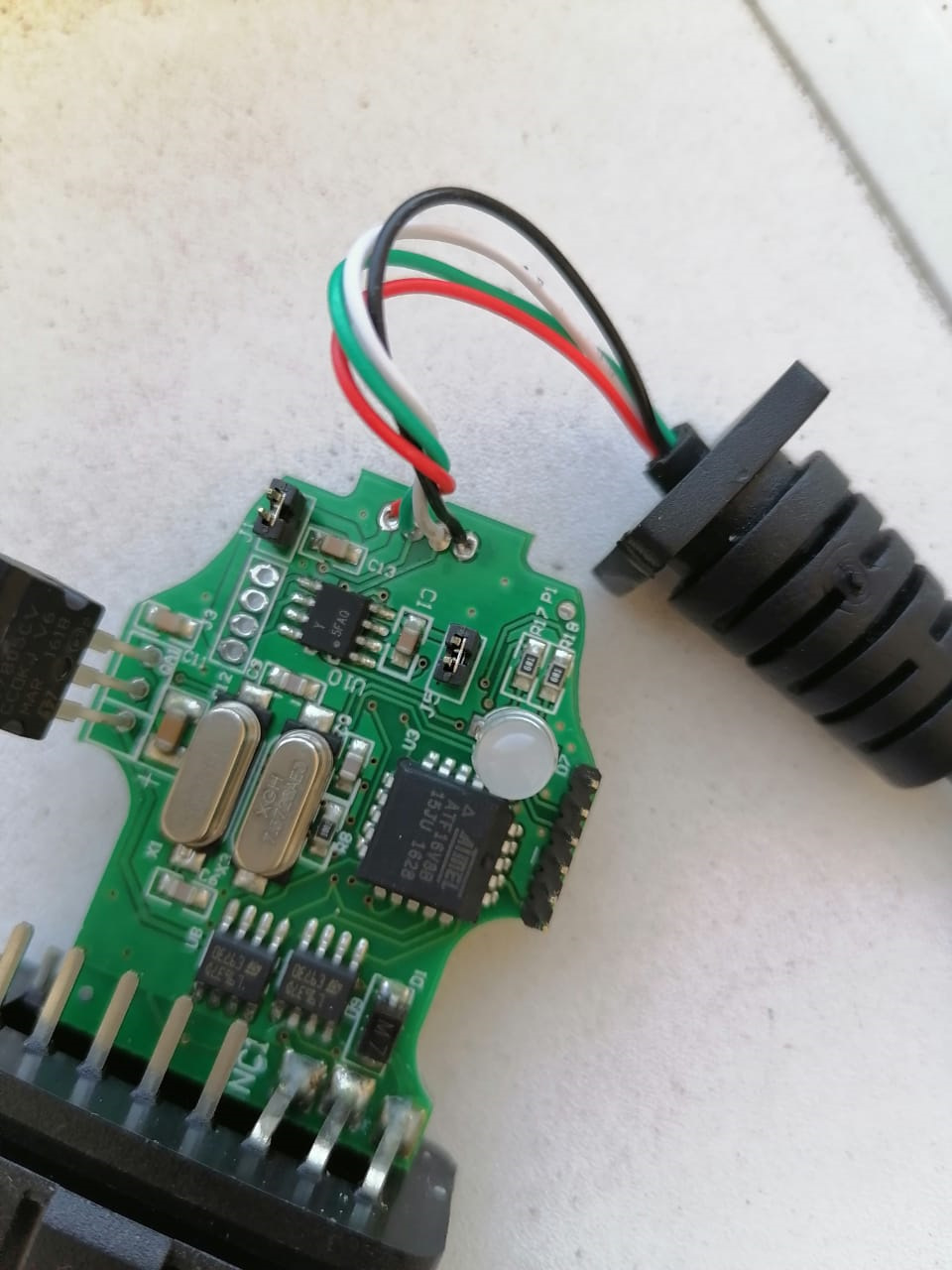

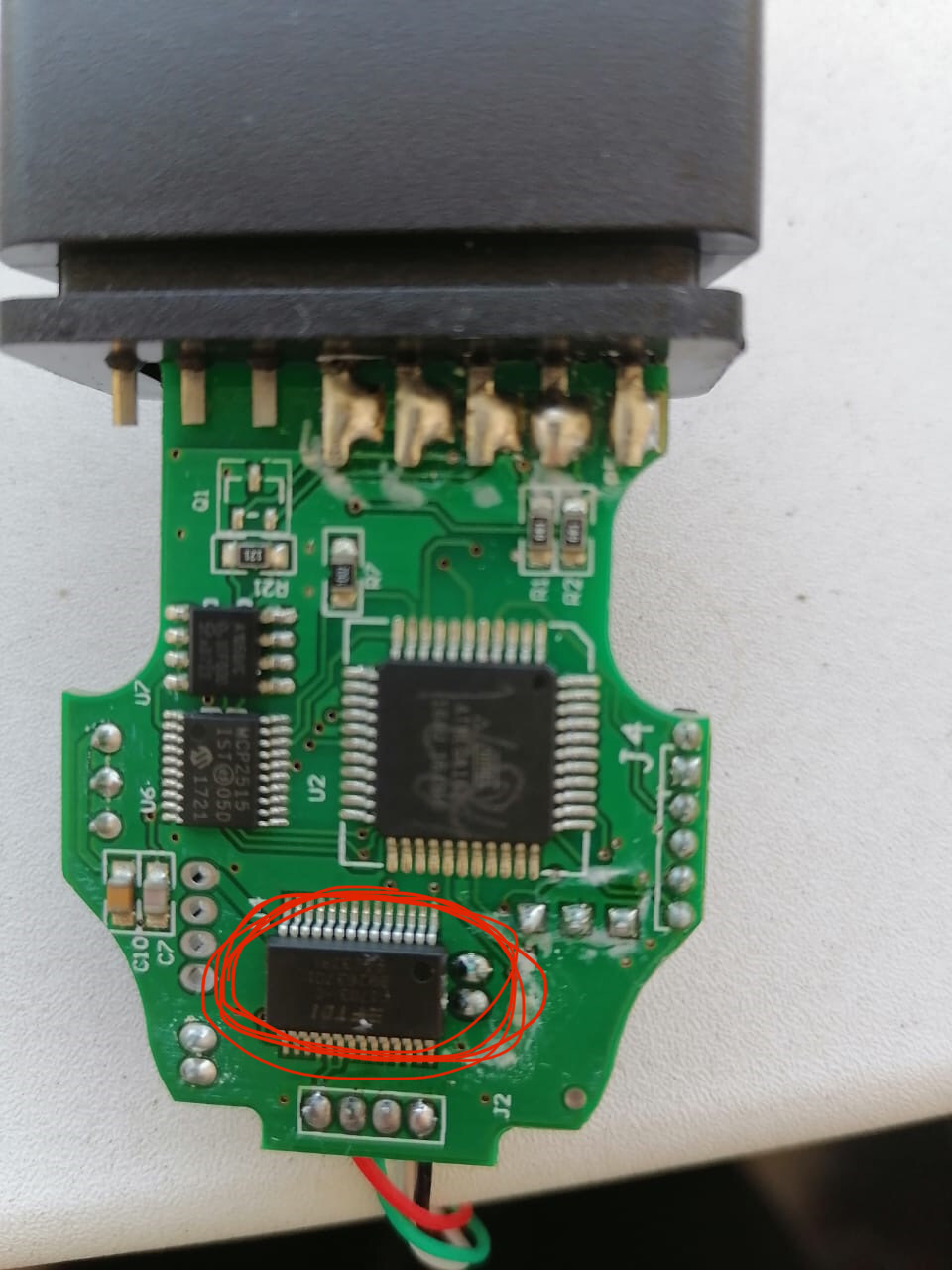

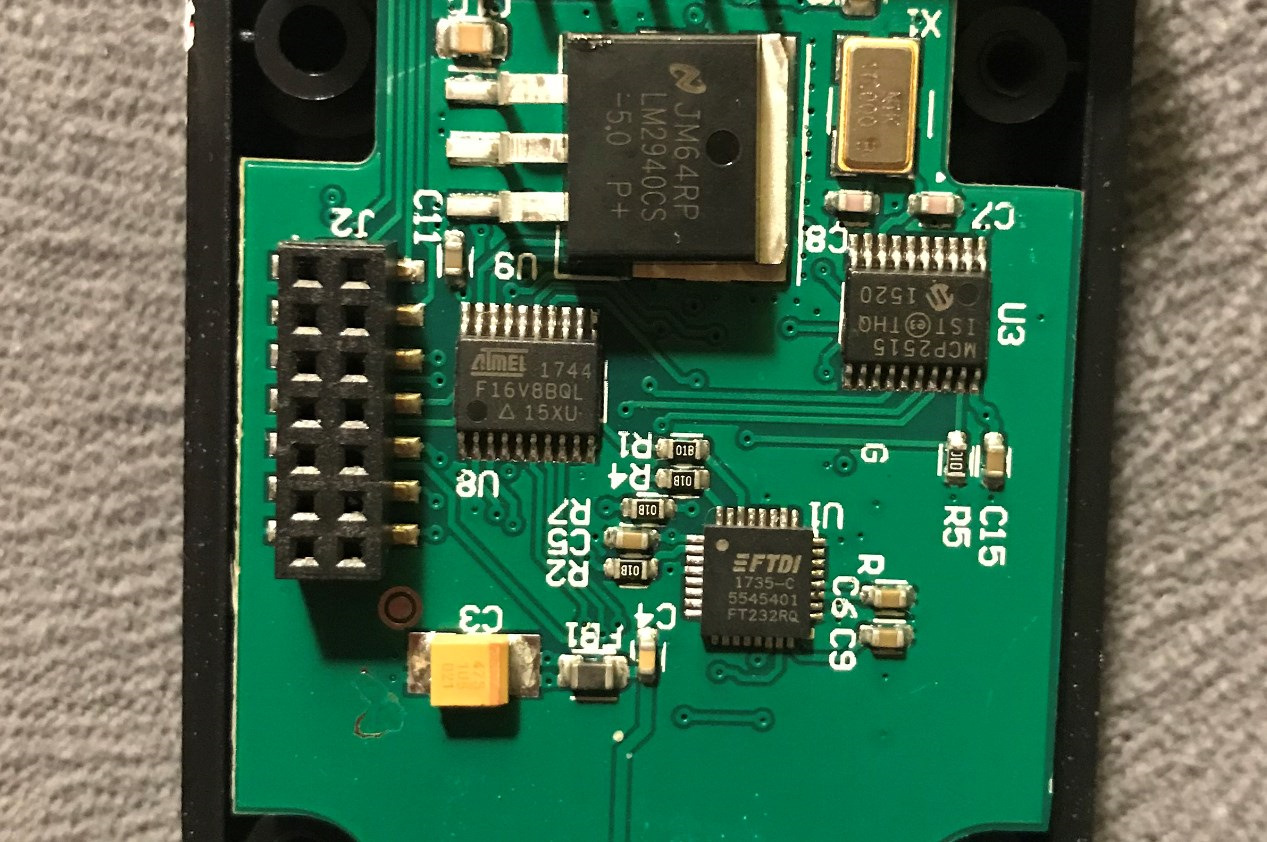

фото платы с обеих сторон
Скину чуть позже
elpaso544
фото платы с обеих сторон
У меня такой же…дурацкая схемотехника…китайцы клепают эти вещи тысячами, а работают они плохо.
elpaso544
фото платы с обеих сторон
elpaso544
фото платы с обеих сторон

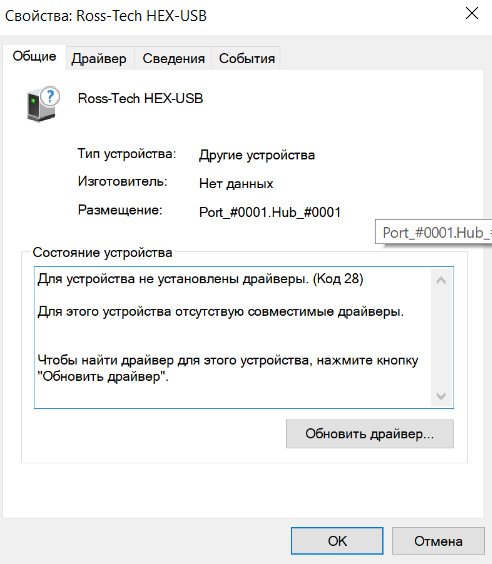

В диспетчере определяется так шнурок, но драйвер не устанавливается.
Отключи проверку подписи драйверов
Отключил, драйвер поставился успешно, но шнурок не распознаёт его как свой и остаётся без дров с со знаком ! в диспетчере(((
WVT16
В диспетчере определяется так шнурок, но драйвер не устанавливается.
Может снеси дрова с чисткой в реестре всех хвостов и заново попробуй
дрова с реестром не связанны, что то не так делаешь, драйвер должен автоматом вместе с установкой VCDS сесть
Может если у вас есть время, через таймвювер посмотрите? Не бесплатно конечно же)))
пока времени 0(((
Я не тороплюсь)))
elpaso544
пока времени 0(((
Ура получилось всё!
Ещё вопрос. Какую последнюю версию РУС из этого каталога mega.nz/folder/vQ9mWaaI#9…ykTWM5JWA/folder/WdFBTA4I получится поставить этим способом?
Да
Vitallka
Может снеси дрова с чисткой в реестре всех хвостов и заново попробуй
Не представляю как очистить реестр от того что там накопилось)))
Привет! С чем может быть связано то что при подключении шнурка и нажатии значка лупы в проге MProg не определяется девайс?
Драйвер не сидит
Спасибо за мануал, после перепайки FTDI этот вариант мне оживил кабель)
Зачем перепаивали, FTDI умер? У вас были такие же симптомы как в моих сообщениях выше?
Перепаивал потому что кабель вообще не определялся на компе, вообще не отображался в диспетчере устройств www.drive2.ru/l/557360037379443329/
У тебя в диспетчере хоть что-то отображаеться, может не все так плохо.
Купил на али проводок. Оказалось, что его нужно перепрограммировать. По вашему гайду делал, но перепутал файл программатора и выбрал прошивку FT99. Теперь даже MProg пишет, что видит 0 девайсов. Что делать?
Поставить дайвер от 99
yadi.sk/d/rhLFatYIApodCQ
Пишет, что при установке возникла ошибка и установка не выполнена
Отключи проверку подписи драйверов
Спасибо, обновил васю 11.8 от car2diag. встал PID FA20
виват! спасибо.
Сделал все по инструкции, сменил PID, прошил файлом ftdi_mprog_BMBL.ept, вытащил кабель из юсб и заново вставил, прошил прошивальщиком VAGCOM_EEWriteLang из архива VCDSLoader_v7.2. Но после запуска теста подключения, получаю сообщение:
Порт статус: ОК
USB библиот. версия: 03.02.07
USB драйвер версия: 02.10.00
Интерфейс не найден!
В чем может быть проблема?
Какую версию ставил?
VCDS-RUS-18090-Installer
При прошивке выбирал русский? Лоадер закинул?
Да, выбрал русский, закинул лоадер и запускал с него
Пид кабеля посмотри
PID изначально был 20, я его заменил с помощью программы MProg выбрав файл ftdi_mprog_BMBL.ept
А диод вообще горит?
Да, синим цветом)
Всё должно работать, единственное на что подозрение это га то что прошит не под тот лоадер который используешь, скачай один архив и прошей прошивальщиком из этого архива, и лоадер используй из этого же архива
Я так и делал, пробовал скачав архив с лоадером VCDSLoader_v7.1 и с VCDSLoader_v7.2. А вот архив с лоадерм VCDSLoader_v8.0 у меня при смене PID ругался на бут
team viewer поставь и дай мне доступ, я посмотрю
Хорошо, только позже через 10 дней, а то я в отпуск улетел)
С вами можно созвониться?
Да но не сейчас
elpaso544
team viewer поставь и дай мне доступ, я посмотрю
Добрый день! При установке на Win7 имею такую же проблему.
Порт статус: ОК
USB библиот. версия: 03.02.07
USB драйвер версия: 02.10.00
Интерфейс не найден!
Кабель прошился, PID FA20, ставил из архива VCDSLoader_v9.2, лоадер закидывал в папку и запускал его, статус лицензии "Не действительна/не активна". Удалось ли победить эту ситуацию?
Поставил Васю 19.6, работает без замечаний, FW:1.96. Буду смотреть им.
mpv07
PID изначально был 20, я его заменил с помощью программы MProg выбрав файл ftdi_mprog_BMBL.ept
Зачем 20й меняли, я наоборот 20 поставил и с ним всё пошло.
Добрый день, а откуда качать?
t.me/VagDiagnost
Здравствуйте. А что делать если кабель перестал определятся? Виндовс 7 не видит вообще а Вин10 пишет «неизвестное устройство ошибка определения дескриптора», и когда к компу подключаешь очень греется ft232. При подключении кабеля к 12v светодиод горит зелёным.
Здравствуй, тут 2 варианта
1- накрылся сам FTDI
2-повреждение самого провода юсб
Советую для начала прозвонить сам кабель юсб, обычно в них проблема бывает
Кабель звонится — все ок.
Если у меня стоит FT232RL можно ли поставить BM? И какие действия потребуются после замены FTDI? Прошивать по новому?
У них формфактор разный, если есть место под BM то можно ставить, потом через Mprog прошивать под BM
День добрый !
Не знаете, можно ли этот кабель, через mprog прошить как openport 1.3?
Этот кабель это какой?
Vag com
если это ккл кабель то думаю можно, хотя не уверен
www.drive2.ru/l/9779737 хочу сделать так же, только такого кабеля у нас нет, за то есть idiag.by/katalog/marochny…l_VAG_COM_409_FiatECUscan
вопрос получится ли его прошить с помощью Mprog на openport 1.3
И тот и тот K-line вроде как
С с помощью Mprog можно любой кабел на FTDI прошить но будет ли он работать как openport 1.3 не знаю
спасибо большое за ответы !
Данный кабель построен на чипе FT232RL
elpaso544
С с помощью Mprog можно любой кабел на FTDI прошить но будет ли он работать как openport 1.3 не знаю
спасибо за помощь, кабель прошил — всё работает

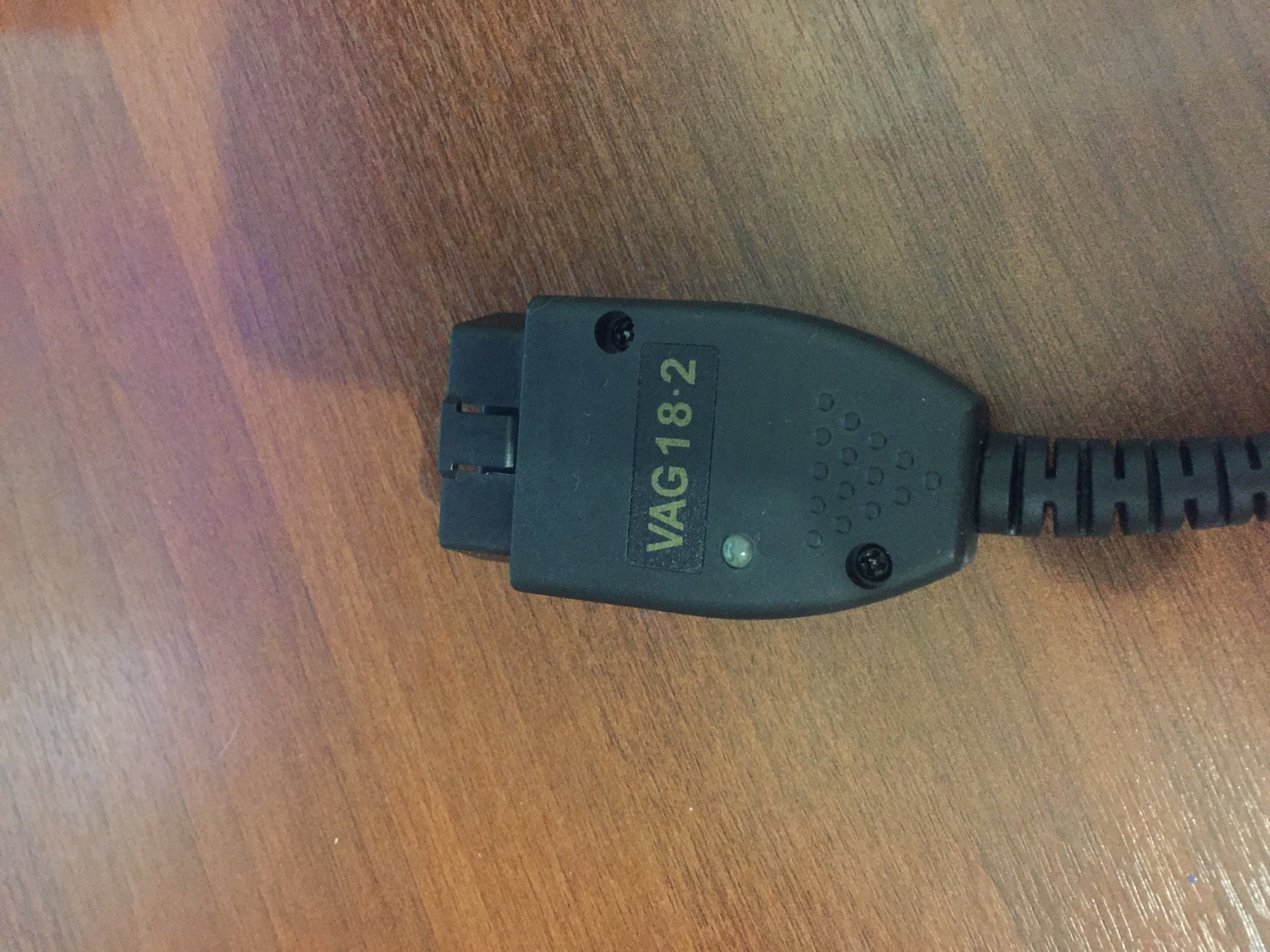

подскажите. пришла такая ерунда из китая. Я так понимаю это фуфло? vcdc никак не настроить? Подскажите какой шнурок заказать
Это ккл кабель, он только для старых машин без кан шины, заказывай VCDS на чипе атмега
ru.aliexpress.com/item/20…c3c954e6c8c4a1091f92ef3e2
Такой пойдет?
да

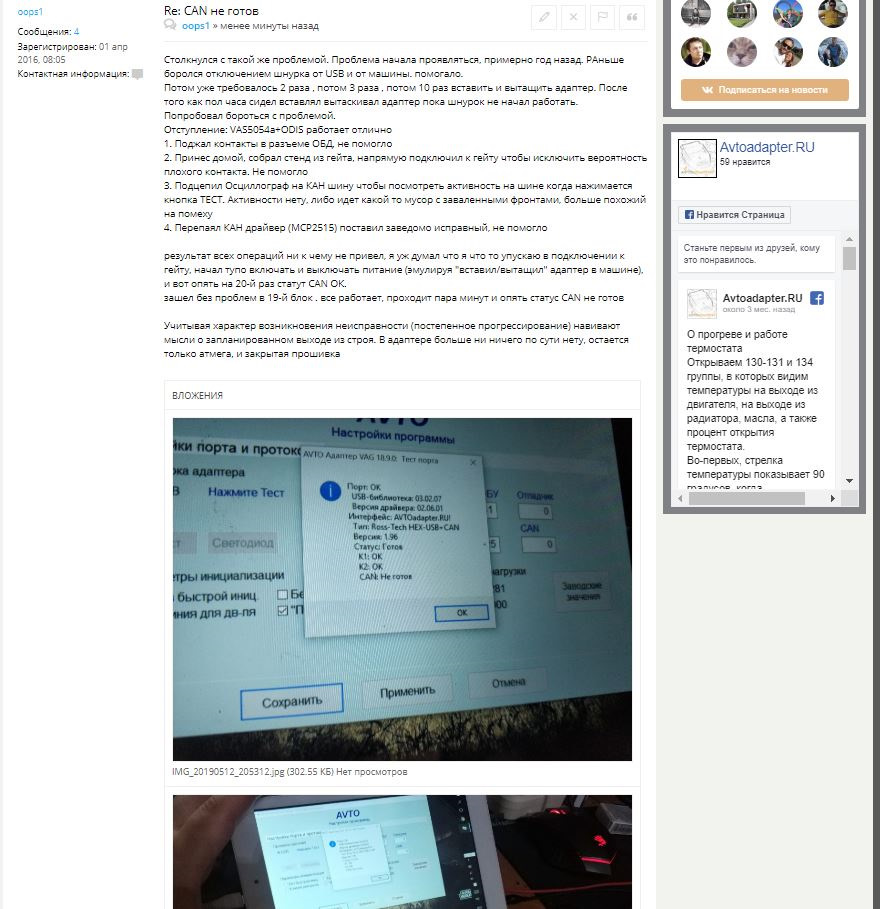

Подскажи, У меня шнурок от Автоадаптера. свою проблему отписал у них на форуме (CAN не готов)
#
Но что то мне подсказывает, что они ничем не помогут.
Подозрения у меня на глючную прошивку ядра. Хотел бы его перешить, но не понятно, как потом будет работать шнурок, с каким софтом ? от автодаптера или RossTech
может еще и саму атмегу поменять ?
возможно есть физическая проблема в кабеле, микросхема отвечающая за как часто вылетает
Я поменял MCP2515, ничего не изменилось. А после того как написал этот комментарий понял что возможно я поменял не ту микросхему, нужно было CAN трансивер поменять. Сегодня вечером поменяю (вроде есть у меня такой). Если не поможет тогда остается только пробовать прошивать
MCP2515 не причем, за кан другая отвечает
Ага, это я уже сейчас понял :) жду вечера …
Спасибо за статью, прошил свой Белорусский шнурок 12.12 без танцев с бубном все работает ! еще раз спасибо
у меня Белорусский шнурок оказался китайским, благо на ОТМЕЛ, так же без всяких танцев прошился, вечером попробую в деле, а то сидел все время на 12.12
Мехран, от души благодарю за ваши статьи! Восстановил шнурок, который неделю назад по ошибке софтом от Ростеха снёс прошивку контроллера. Благо Атмега. Стоял Вася Диагност 17.9.0 пошел с подменой PIDа. СПАСИБО!
Я бы только немного внёс корректировок в последовательность действий.
1. Подключаем шнурок к компу
2. Ставим VCDS но без запуска(убрать галочку), дабы установились драйвера шнурка(без установленных драйверов, программатор шнурок не находит)
3. Изменяем PID и перепрошиваем
4. Удаляем и ставим по новой VCDS(убрав галочку запуска), чтобы опять нашлись драйвера шнуркатак как после перепрошивки он опять определяется как новое устройство)
5. Подменяем файл VCDS-Loader, запускаем VCDS
6. Обновляем прошивку интерфейса(Это уже в VCDS в разделе Настройка/Тест).
7. Радуемся работающему шнурку!
Не за что)
По поводу порядка действий не совсем так, я всегда и всем советую с начала пробовать шить атмегу вписав нужный вручную в прошивальщик а уж потом если она прошилась менять pid
У меня не находило… И вручную пробовал вносить. Как только установился драйвер, всё пошло как по инструкции
Все правильно, без драйвера ни как, по этому если pid другой то нужно шить не удаляя родной софт чтоб драйвера остались)
Вот, так как это было не расписано, я было подумал что всё, но потом мозг заработал, вставил драйвера и всё пошло. Так как делалось на другом компьютере. Именно поэтому решил здесь написать, так как много кто может столкнуться с подобным
Спасибо! Все получилось!
Вопрос, с какой программой будет работать этот кабель?
Трудно сказать
elpaso544
Обычно на старых кабелях FTDI квадратный это BL а прямоугольный RL, но на новых уже бывают маленькие квадратные RQ
Не подскажите, какой это чип FTDI ? RQ или RQ99, у последнего MProg это два разных файла
Rq
Спасибо, что сразу не отфутболили, где же еще спрашивать. А по изложенным здесь мануалам можно его прошить на одну из предложенных прошивок?
Я ни кого не футболю) если на атмеге собран то да, просто возможно еще потребуется программатор, можно перед тем как брать открыть его и посмотреть что за чип и если там атмега то сразу пробовать прошивать, если прошьется то брать смело, если нет то либо брать и искать программатор, либо если программатор не найти то вернуть, на всякий случай вот есть одна 15.7 yadi.sk/d/LkazZtDGbsA5WQ
Спасибо, тогда поищу шнурок с программой в комплекте, для неё нужен Вася дигност 15.7 или vcds 15.7? Какая программа шла в комплекте и осталась ли она у него с данными для регистрации только прошлый хозяин скажет.
15.7 тоже разные были, нужен тот что шел в комплекте
Второе фото с другой стороны шнурка
Старая 15 версия, нужен родной софт либо прошивать его
Привет всем! Вопрос от начинающего. Подскажите по шнурку, можно ли покупать один шнурок без программы (см. фото)? Какой контроллер на плате сейчас выясняю у продавца и как потом его vcds или васей использовать, там же программе регистрация нужна вроде, хоть продавец говорит, что программа в открытом доступе?
По фото не скажешь на каком чипе собран, если даже на атмеге то все равно не имея родного софта не запустишь, а чтоб прошить нужно хотябы иметь программатор на случай если без него не прошьется

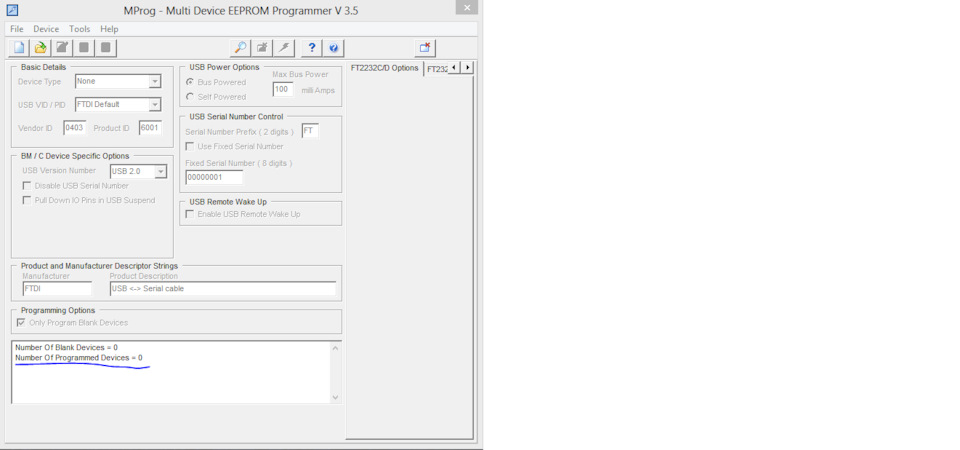

Привет! Не могу поменять PID Mprog пишет NO devise found
Драйвер наверно не сидит

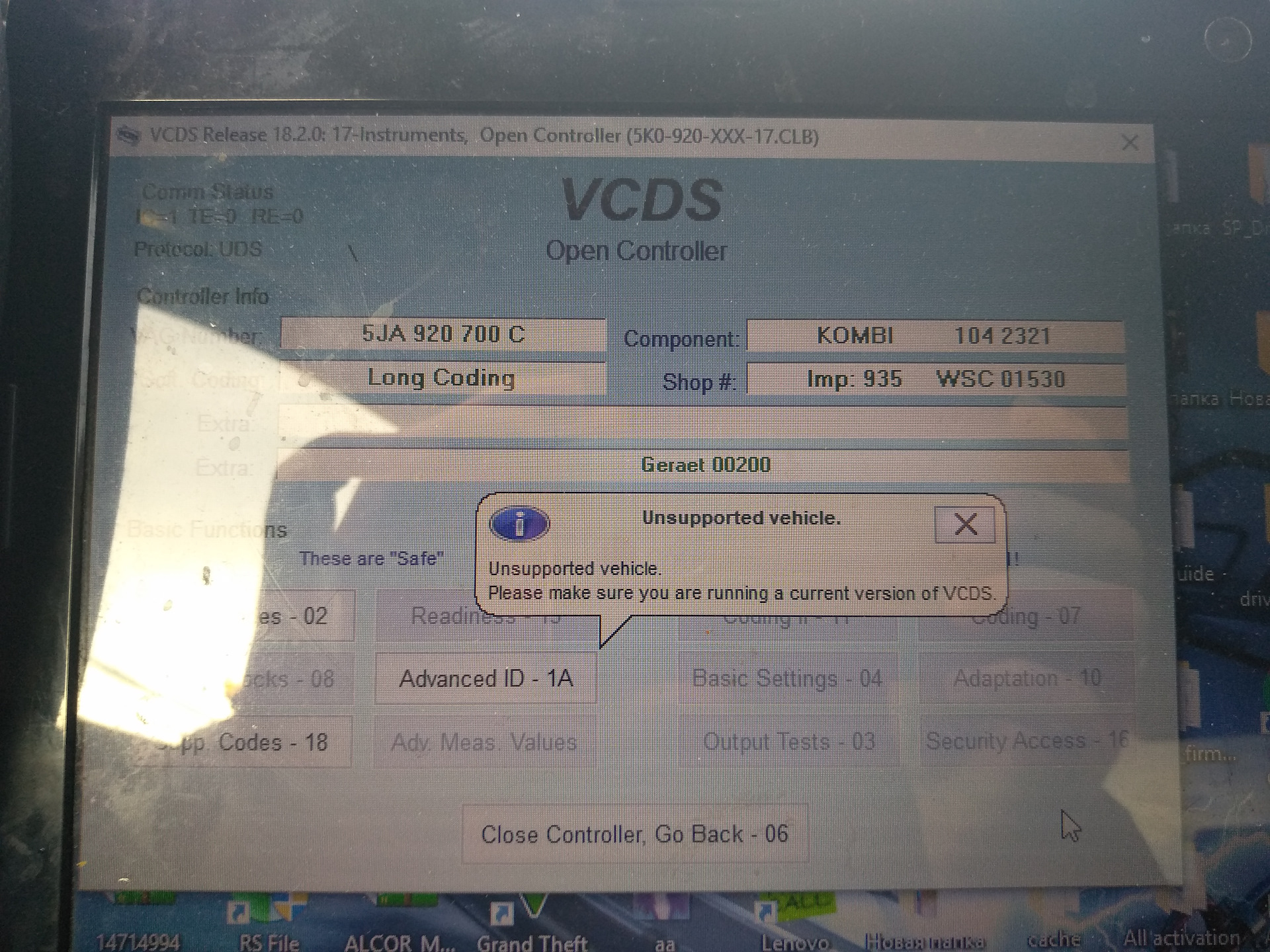

Здравствуйте, подскажите пожалуйста как решить такую проблему
Попробуй английскую версию
Английская и стоит.
я не правильно написал) английскую последнюю 18.9.1
Это Вася ? Она с Китаем не будет работать наверное.
нет не вася, это vcds, просто кабель прошить придется если он на нужном чипе, вот почитай www.drive2.ru/l/513755880123007187/
Спасибо
Эльпасо хорошего дня! Может можешь подсказать, хочу шнурок купить для быта, с ВАГ ом только знакомлюсь, есть ли ссылка на то же Али экспресс где можно купить так называемого Васю)))
Добрый вечер, я пока на али васю не видел в продаже, там только vcds
Ну я его и имею в виду ваг ком
s.click.aliexpress.com/e/fmczUi8
Вот к примеру, но ссылку могут быстро удалить

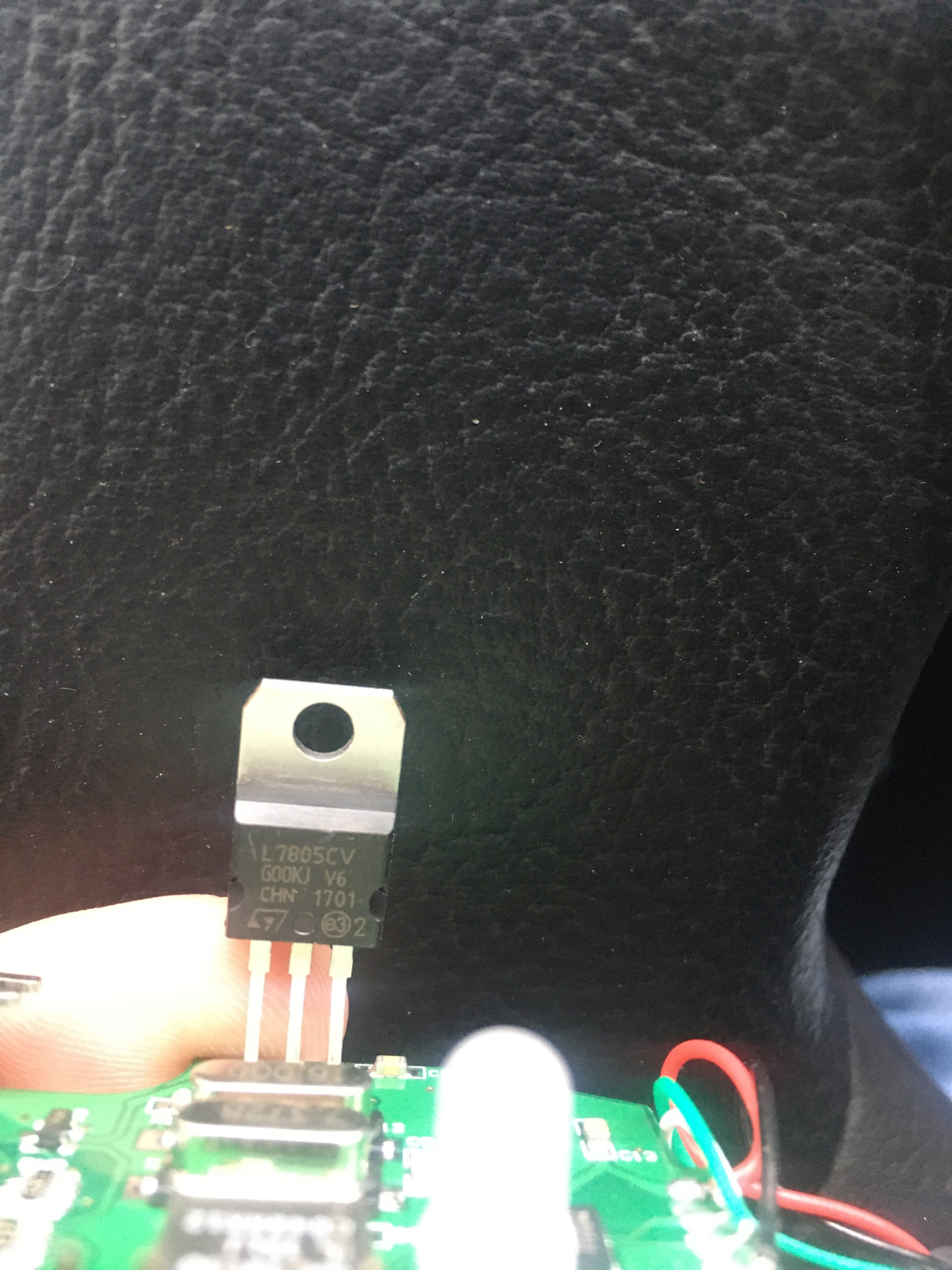

Можно вопрос, где на моем кабеле stc чип? Спасибо за ответ. вид с другой стороны
Можно вопрос, где на моем кабеле stc чип? Спасибо за ответ
Его у тебя нет
спасибо за ответ
elpaso544
Его у тебя нет
Вася диагност 11.2 не хочет шится. (у меня диск от него потерян). наверно только програматором :(
Что пишет?
Прошу пол-минуты внимания Гения!
Прошиваю другу мертвый шнурок из под Васи.
После ручной подмены PID в прошивальщике шнурок успешно шьётся.
Беру программу MProg, меняю PID, дошёл до шага, где надо выбрать файл для FTDI.
Подскажи, где снять эти данные, какой из двух файлов соответствует моему FTDI?
Разбирай кабель, ищи микросхему на которой есть надпись FTDI232, смотри на буквы после цифр
как решил проблему то? у меня в мпрог кабель теперь не определяется, прошить его уже второй раз не получается.
Вернуть старый Pid
Сам разобрался, установил вцдс 18.2.1 потом прошил, кабель и все
столкнулся с проблемой — после смены PID на FA24
в программе VAGCOM_EEWriteLang, после нажатия write — все равно вылетает окошко Interface not found
и в диспетчере устройств шнур переименовался и не обновляет драйвер
Как решили проблему? Тоже после смены драйвер не обнавляется
спасибо elpaso544, спас кабель. Вернуть потребовалось старый PID с помощью MProg FA99 или FA3F (мне подошел первый вариант).
Доброго дня! Не подскажите ли? После обновления шнурка 17.2 под 18.2 софт, часто вижу "Communication error"
хотя лицензия активна, все работает. но часто выскакивает эта ошибка)
Привет, не похоже что это связанно с обновлением, "Communication error" обычно выходит при физических проблемах, но как вариант попробуй пере прошить последней версией www.drive2.ru/l/508896038728237891/
Да, скорее всего я "криво" шнур прошил! Спасибо за быстрый ответ и помощь! Хорошего дня!
elpaso544
Привет, не похоже что это связанно с обновлением, "Communication error" обычно выходит при физических проблемах, но как вариант попробуй пере прошить последней версией www.drive2.ru/l/508896038728237891/
Перепрошил, больше нет ошибок ! спасибо!
не за что
Уважения и благодарность! Спасибо большое, все написано и описано, мне помогло оживить кабель!
да, таким людям надо памятник при жизни ставить. помощь неоценима.
Спасибо! Все получилось!
Stiv89
Понял, спасибо, попробую.
Файл будет называться RT-USB64 либо RT-USB в зависимости от разрядности твоего виндовс
Все получилось! Огромное спасибо за помощь!
elpaso544
Файл будет называться RT-USB64 либо RT-USB в зависимости от разрядности твоего виндовс
Здравствуйте, а какой пароль на архивах ?
vagdiagnost
