Добрый вечер любителям VW TOURAN и не только.
После не продолжительной эксплуатации DM понял что мне не хватает как минимум одного порта USB, один скажем для флешки другой для Apple CarPlay или Mirrorlink. Для данной доработки нам понадобится USB HUB от VW, три кабеля ну и сами порты. Я приобрёл сразу три порта, один с крышечкой и надписью USB, второй просто порт с символикой USB ну и третий совмещённый с AUX.
Подключение простое, из DM один провод подключается в HUB, соответственно из него на 2 USB порта с помощью 2 кабелей. Сам HUB запитывается отдельным питанием.
Порты покупал новые так как б/у найти не удалось. Кабеля на разборке выбрал с общих жгутов.

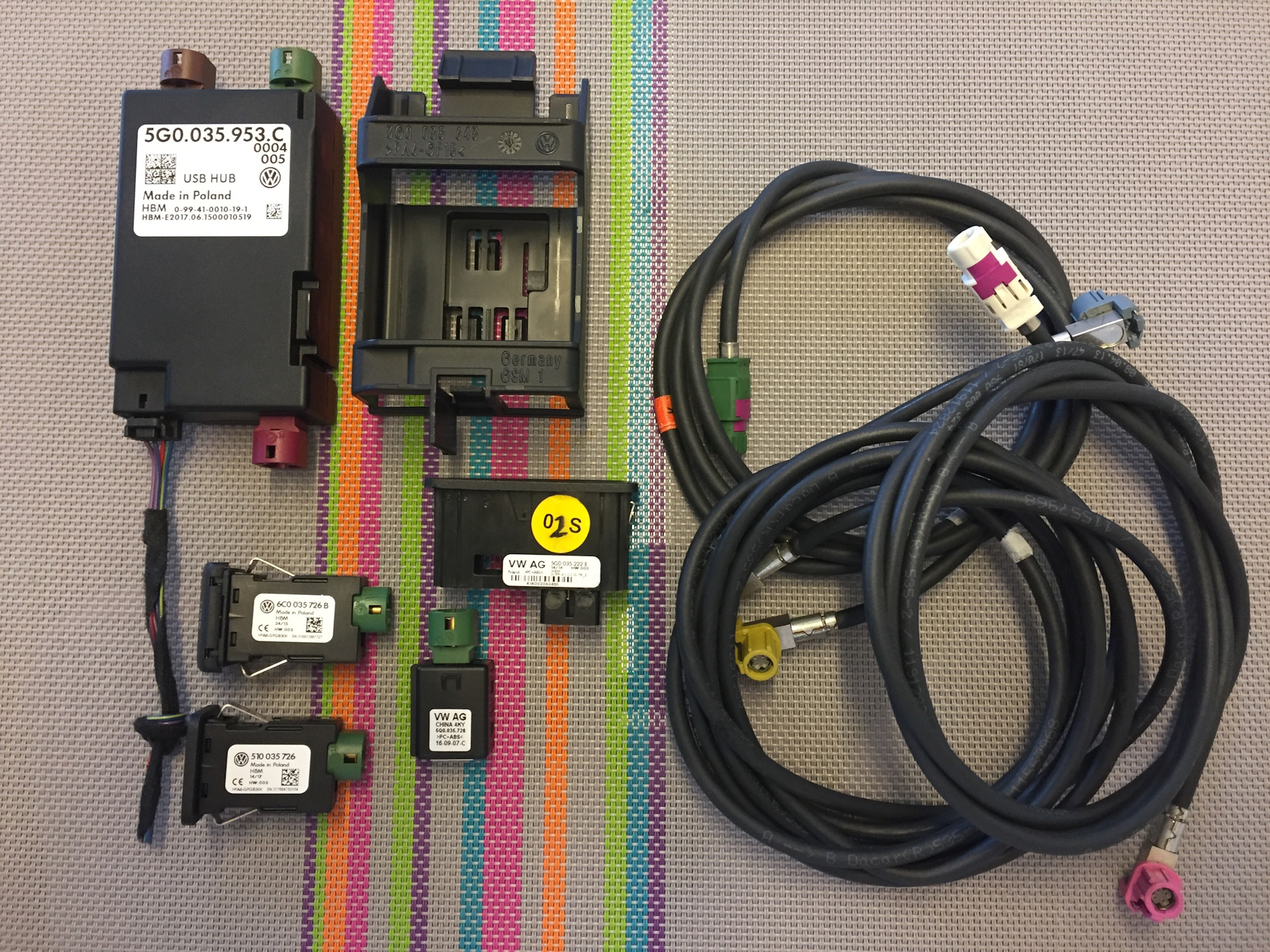

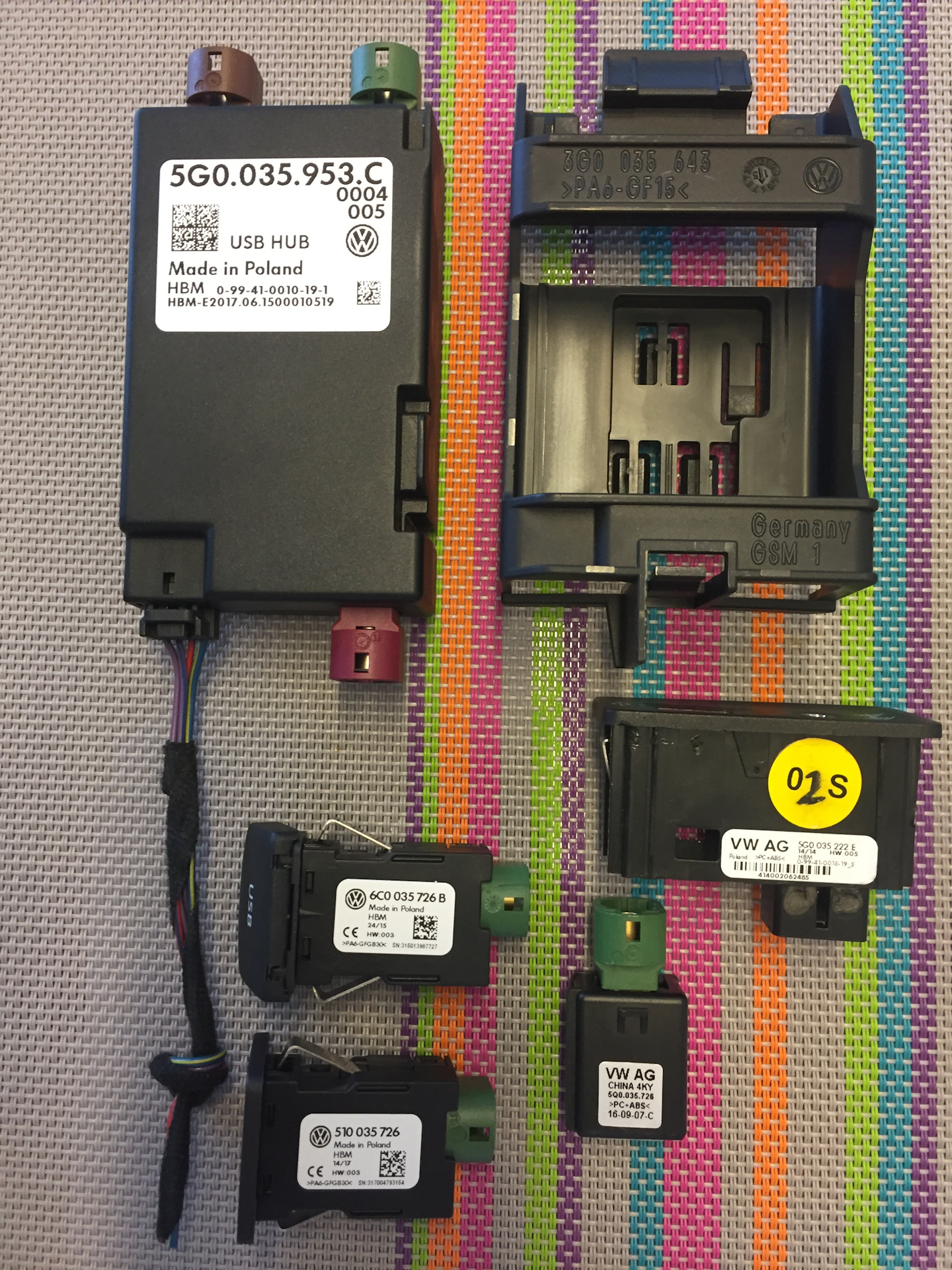

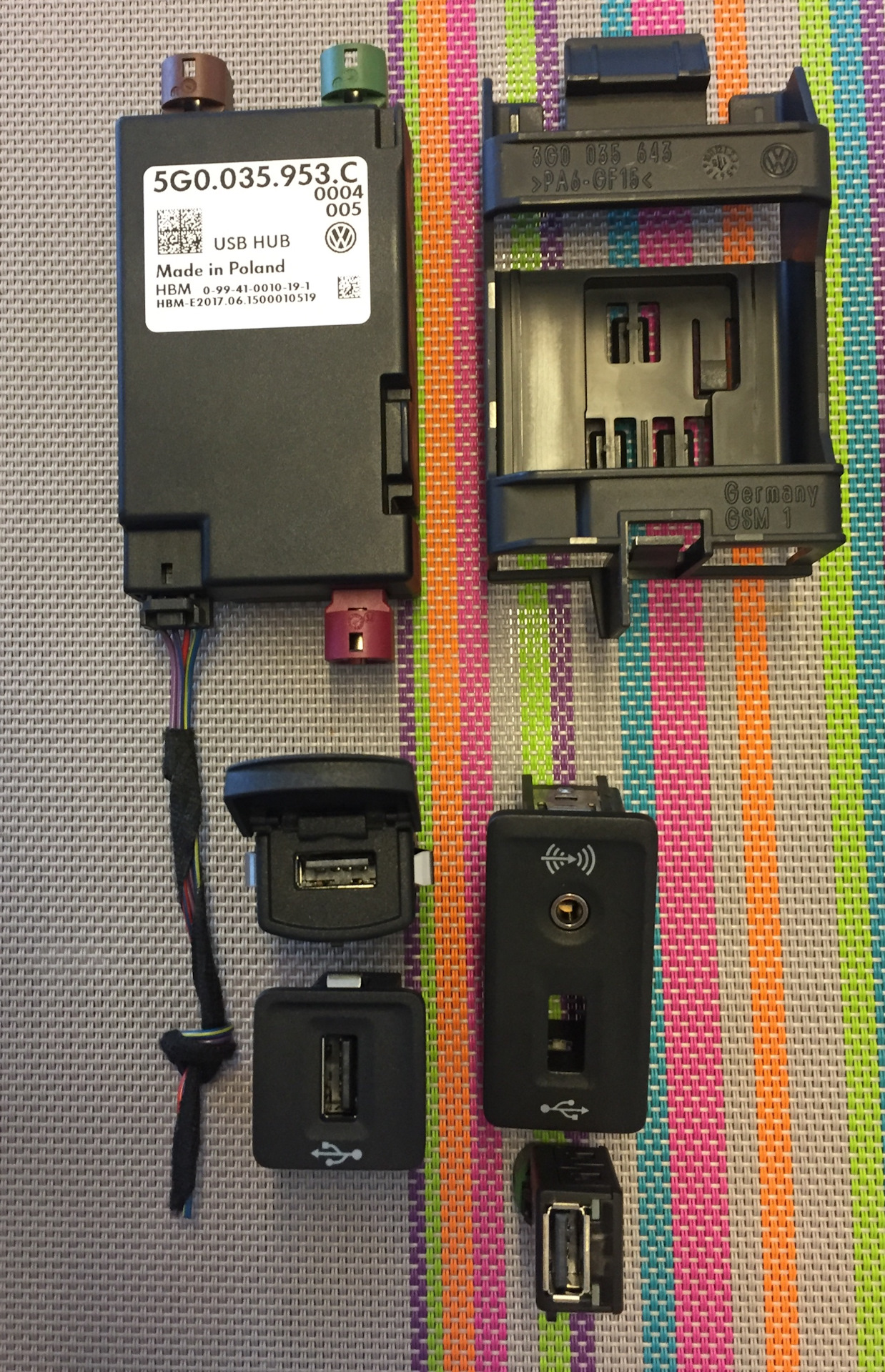

Номера деталей:

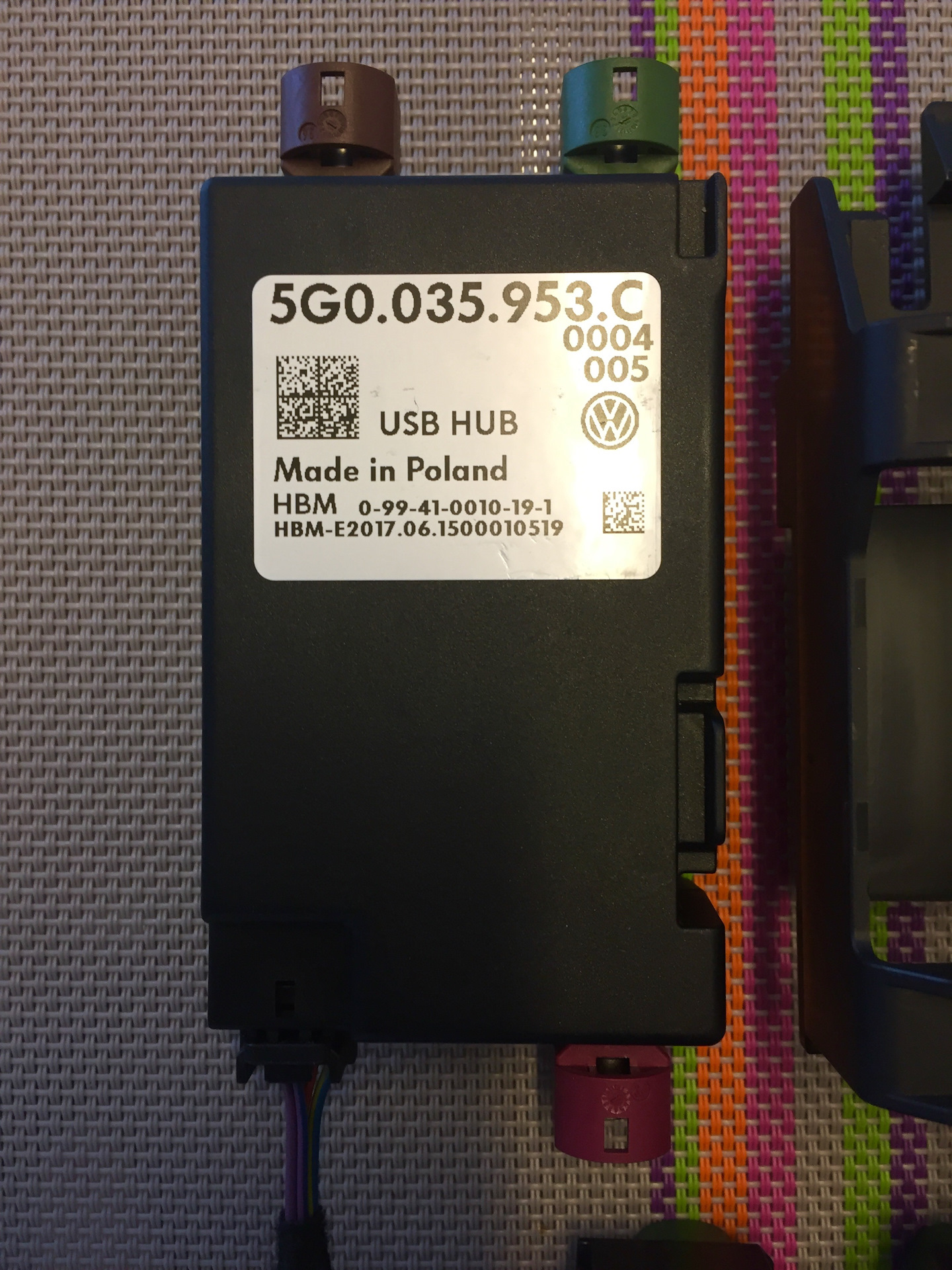

1. 5G0035953C -USB HUB на 2 порта,
есть ещё с буквой D на конце так он имеет 3 выхода, но мне найти б/у его не удалось
2. 3G0035643- держатель HUB

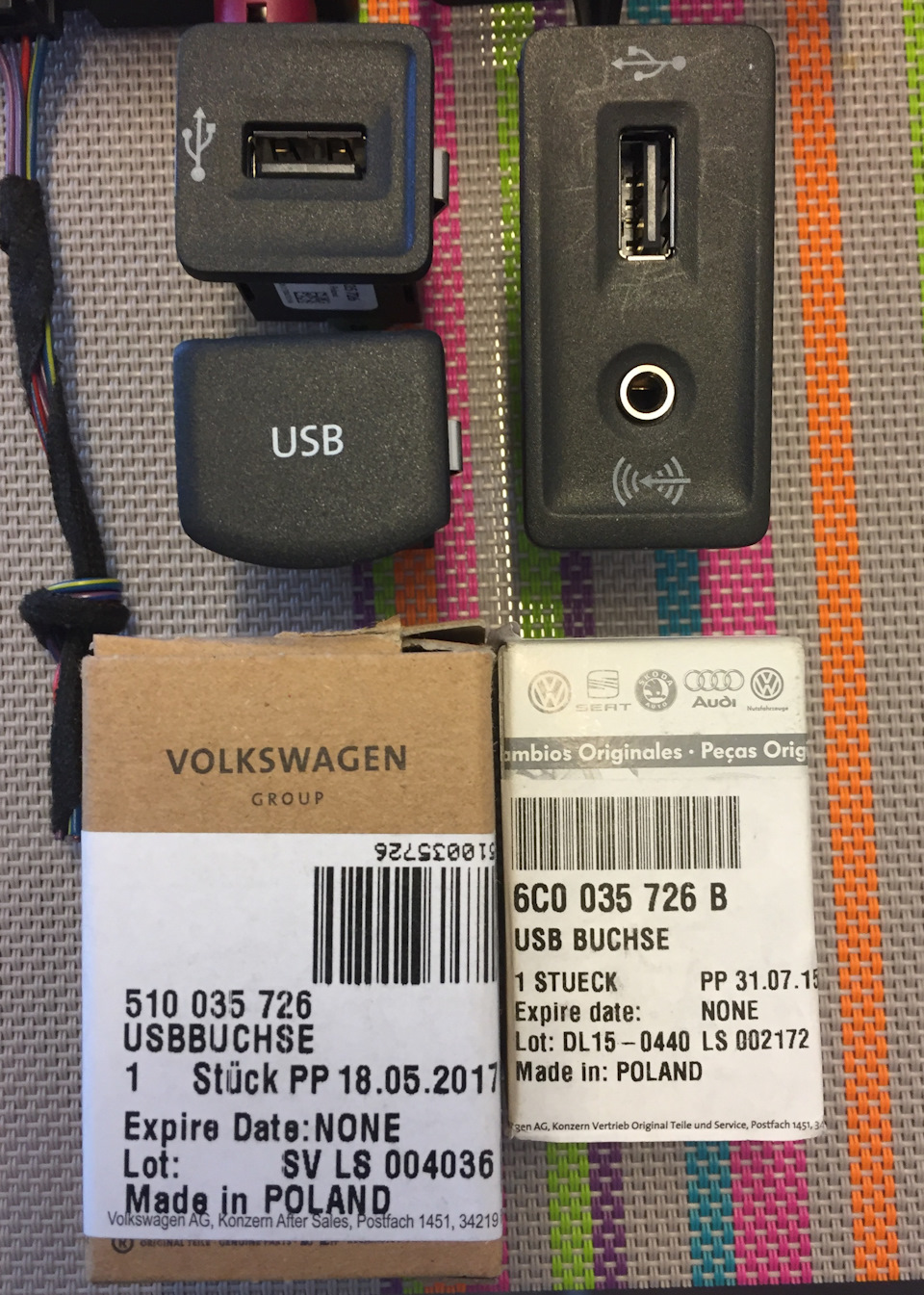

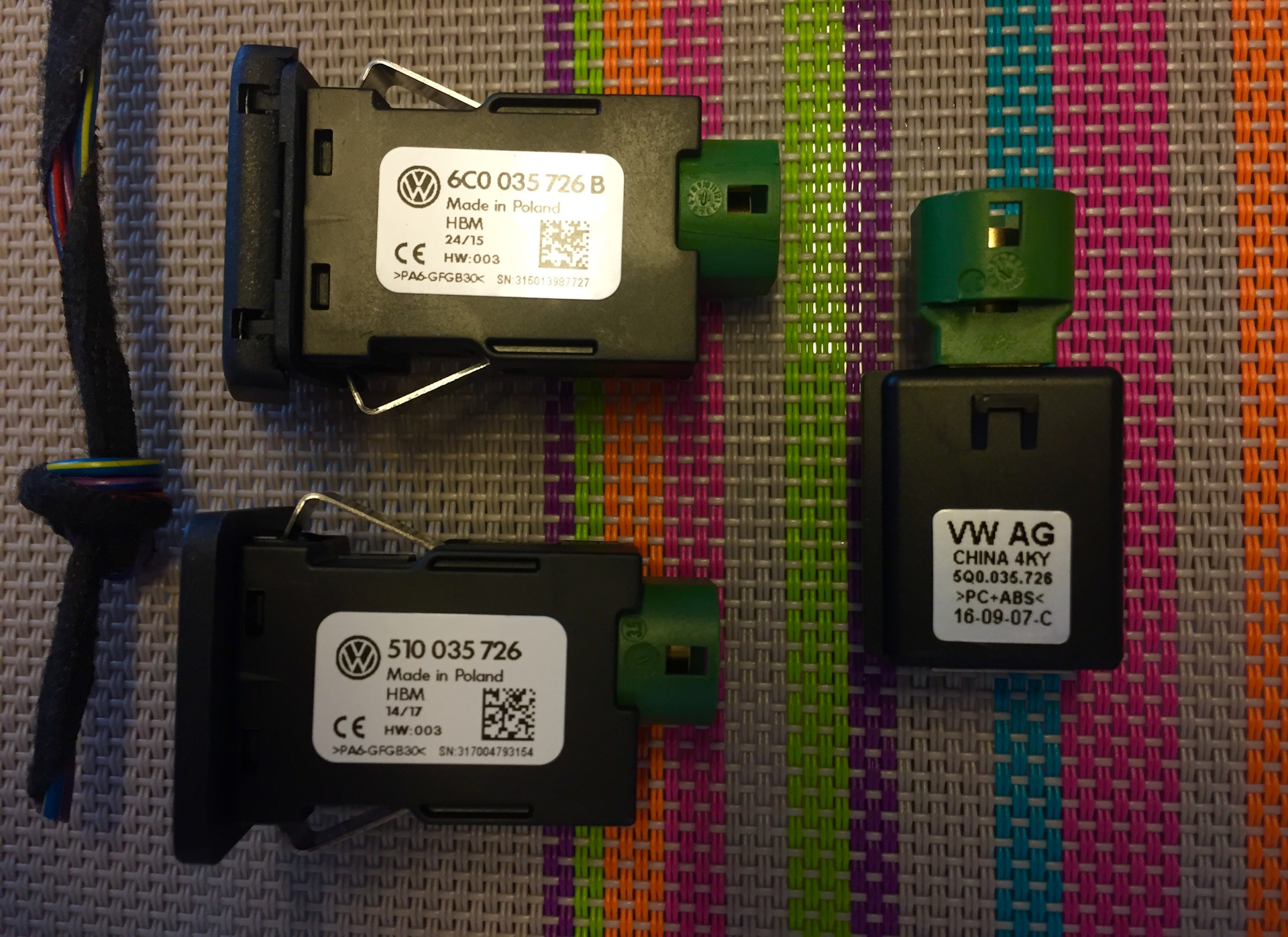

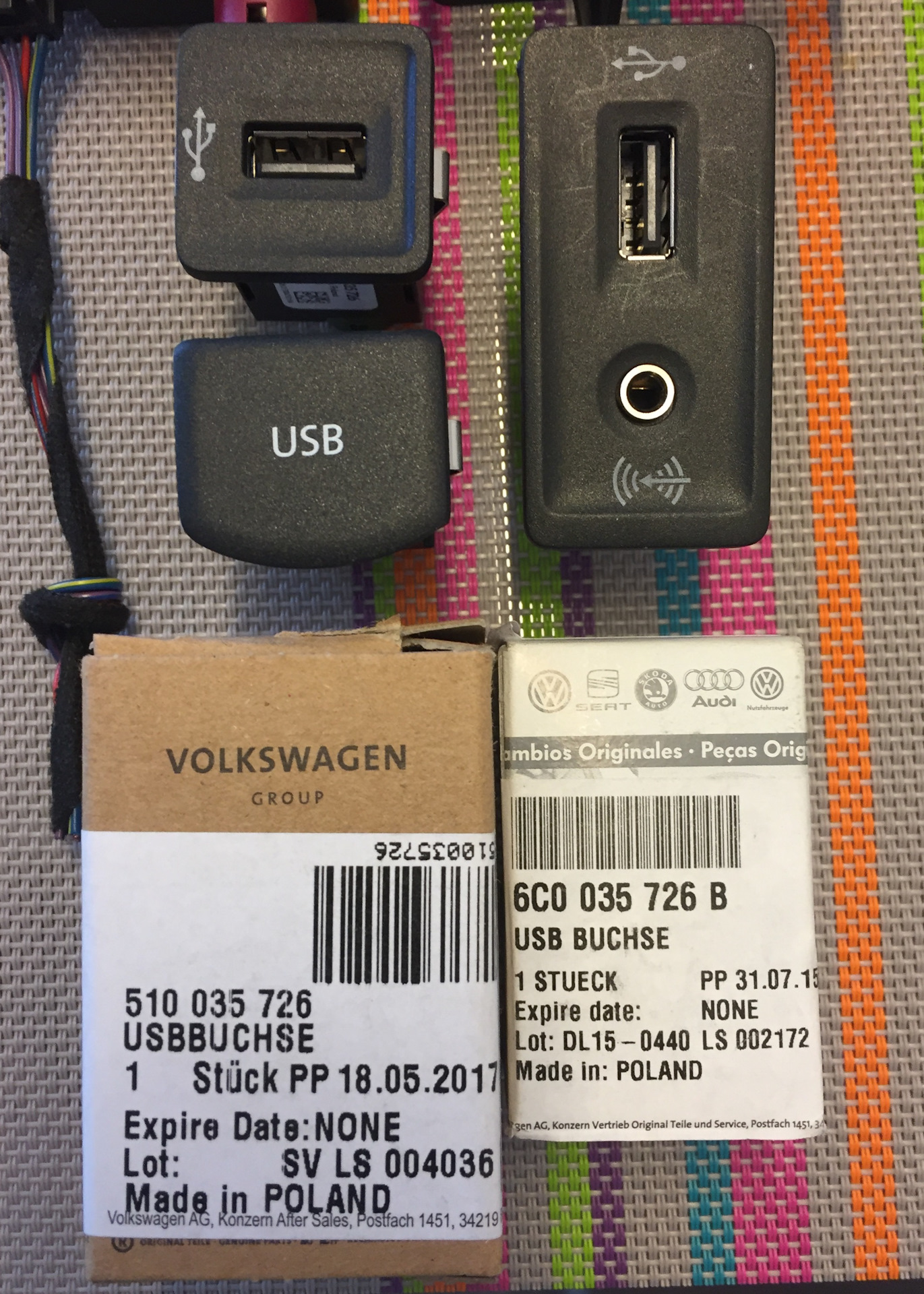

3.6C0035726B- USB порт с крышечкой
4. 510035726. — USB порт без крышечки
5. 5Q0035726 — USB порт, который вставляется в корпус с AUX
6. Кабеля 3шт., к сожалению их номеров не знаю.

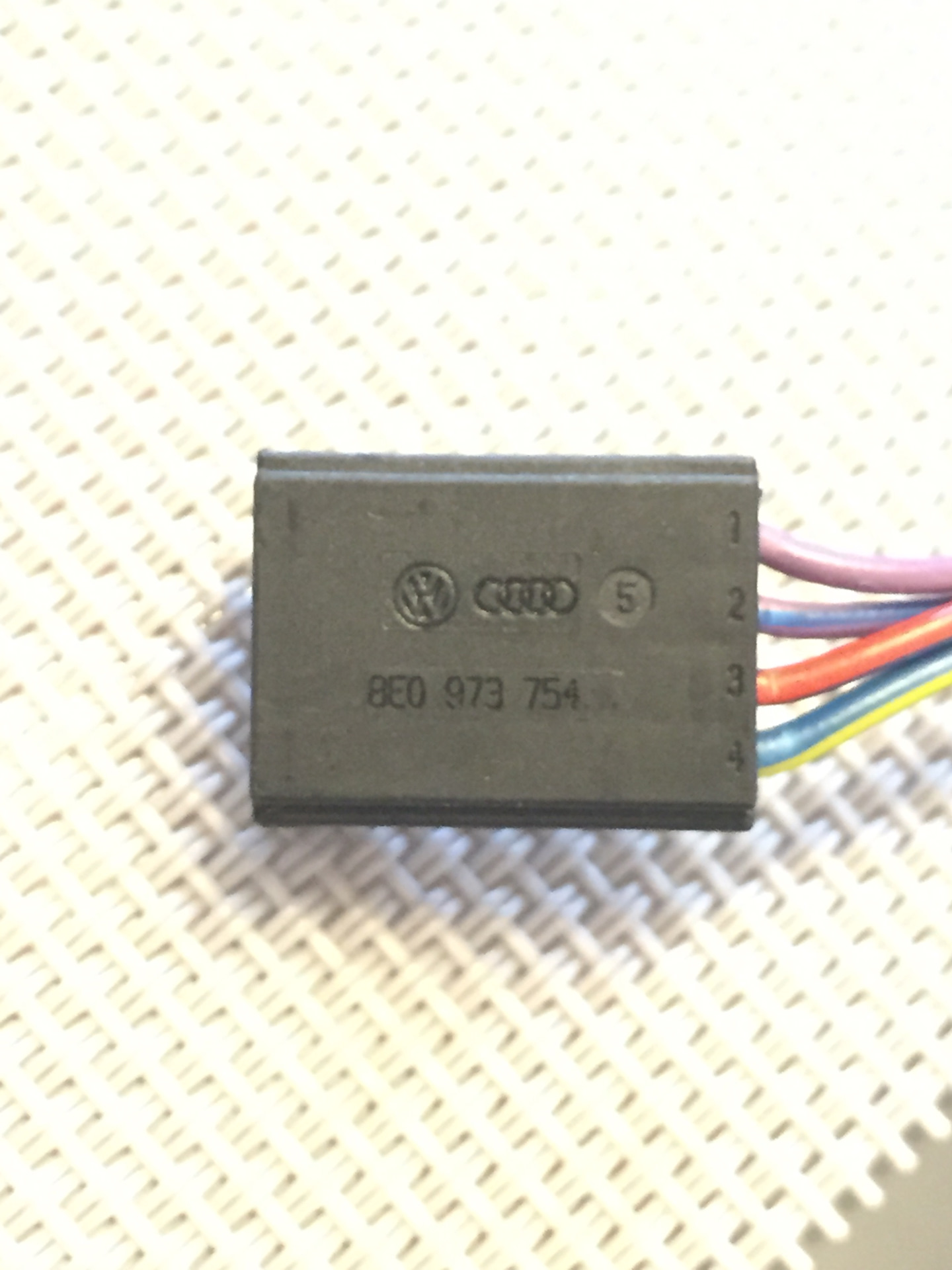

7. Разъём для USB HUB 8E0973754 после небольшой доработки напильником становится как родной, родного номера не знаю.
Вроде всё 😀
На днях всё это дело установлю и раскажу о нюансхах и кодировках данного добра.
По традиции много фото.
Всем спасибо за внимание!
Comments 138
Добрый день на поло, как то так же можно установить УСБ порт?
Под СМ или DM можно конечно
А есть инструкция какая-то или схема, мб видео, как это сделать?
В моём отчёте есть все номера деталей
Инструкций никаких не существует
Блок с оба порта должны читать флешки ?
Читает
С CM будет работать?
конечно
I would also like to retrofit the USB hub on mine, but unfortunately nothing is recognized on the USB ports, it doesn't even load. As hub I have 5G0035953C, as USB port I have 5Q0 035 726.
The hub is supplied with 12V and the third cable which goes to the Discover Media (5C0 035 680G SW:0478) is also connected, with switched on Discover Media is also on this cable at the hub 5V.
The hub is also recognized in the readings in Discover Media and the part number of the hub is displayed. The DM is also coded accordingly. Does anyone have a tip for me what the problem could be?
Привет
Возможно если ты будешь писать на русском языке я смогу помочь
Надеюсь, вы сможете понять перевод. :)
Я также хотел бы установить USB-концентратор, но, к сожалению, ничего не распознается на USB-портах, он даже не заряжается. У меня есть 5G0035953C в качестве концентратора и 5Q0 035 726 в качестве USB-порта. На концентратор подается 12 В, и третий кабель, который идет к Discover Media (5C0 035 680G SW:0478), также подключен, при включенном Discover Media на этом кабеле также есть 5 В на концентраторе. Концентратор также распознается в показаниях в Discover Media и отображается номер детали концентратора. DM также кодируется соответствующим образом. Может ли кто-нибудь подсказать мне, в чем может быть проблема?
Кабеля от дм до хаба и от хаба как звонятся ?
Кабель от DM к концентратору и от концентратора к порту USB одинаковый. Я прочитал, что кабель от DM к хабу нужно повернуть на 180°, но когда я повернул его, хаб больше не виден в показаниях в DM, и USB тогда тоже не работал.

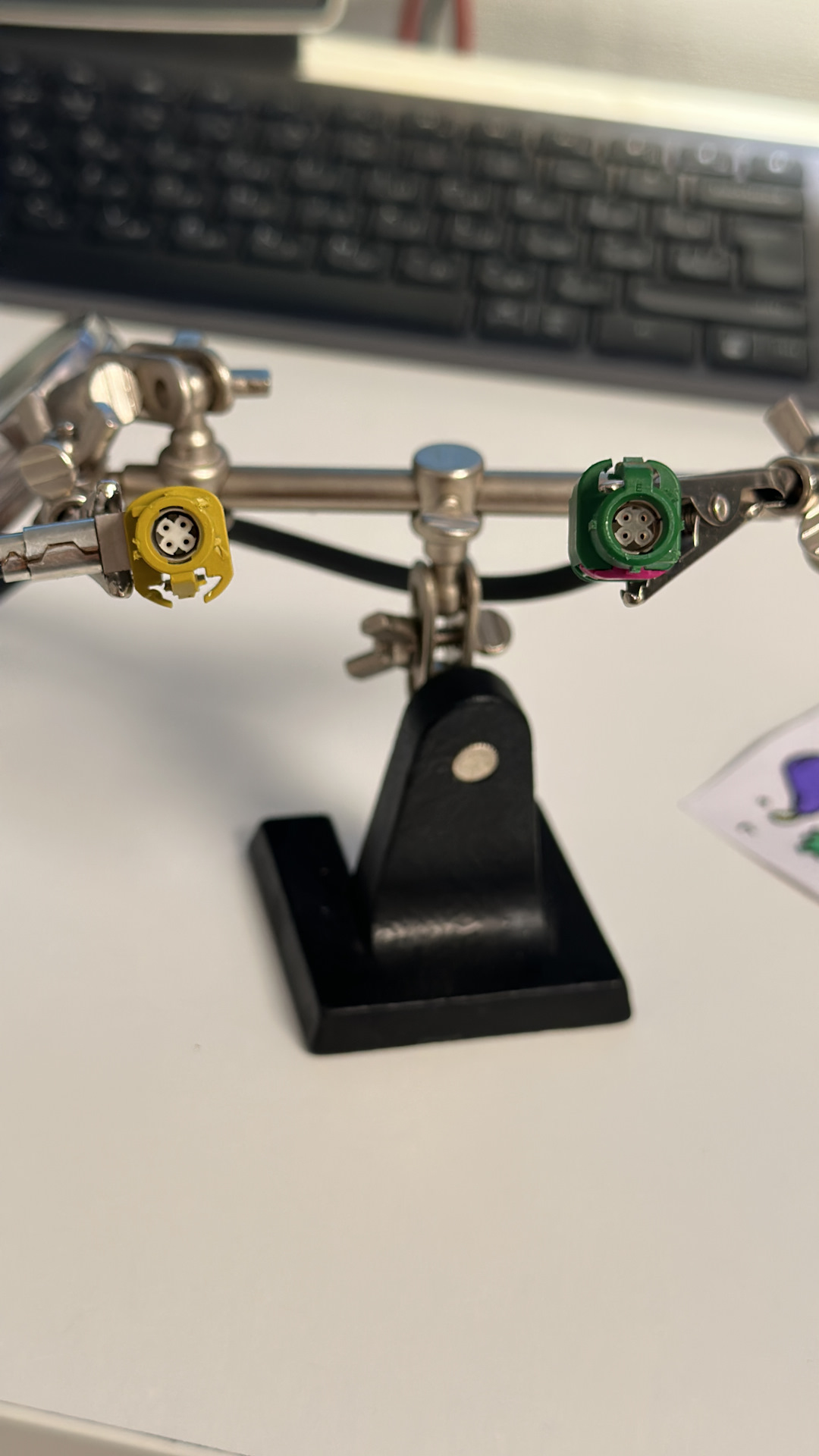

Подскажите а точно эта схематика применима к проводам которые от хаба в порты идут! Прозвонил провод который идет от дм в хаб так там ровно эта схема.
У меня именно так
Вот желтый разьем перевернул как он входит в дм тогда да звонится по схеме dm -hub:) а на вашем скрине оба язычка вверх смотрят — тут и возник вопрос, на своем проводе ставлю оба язычка вверх он звонится как hub — usb
Andrzej808
У меня именно так

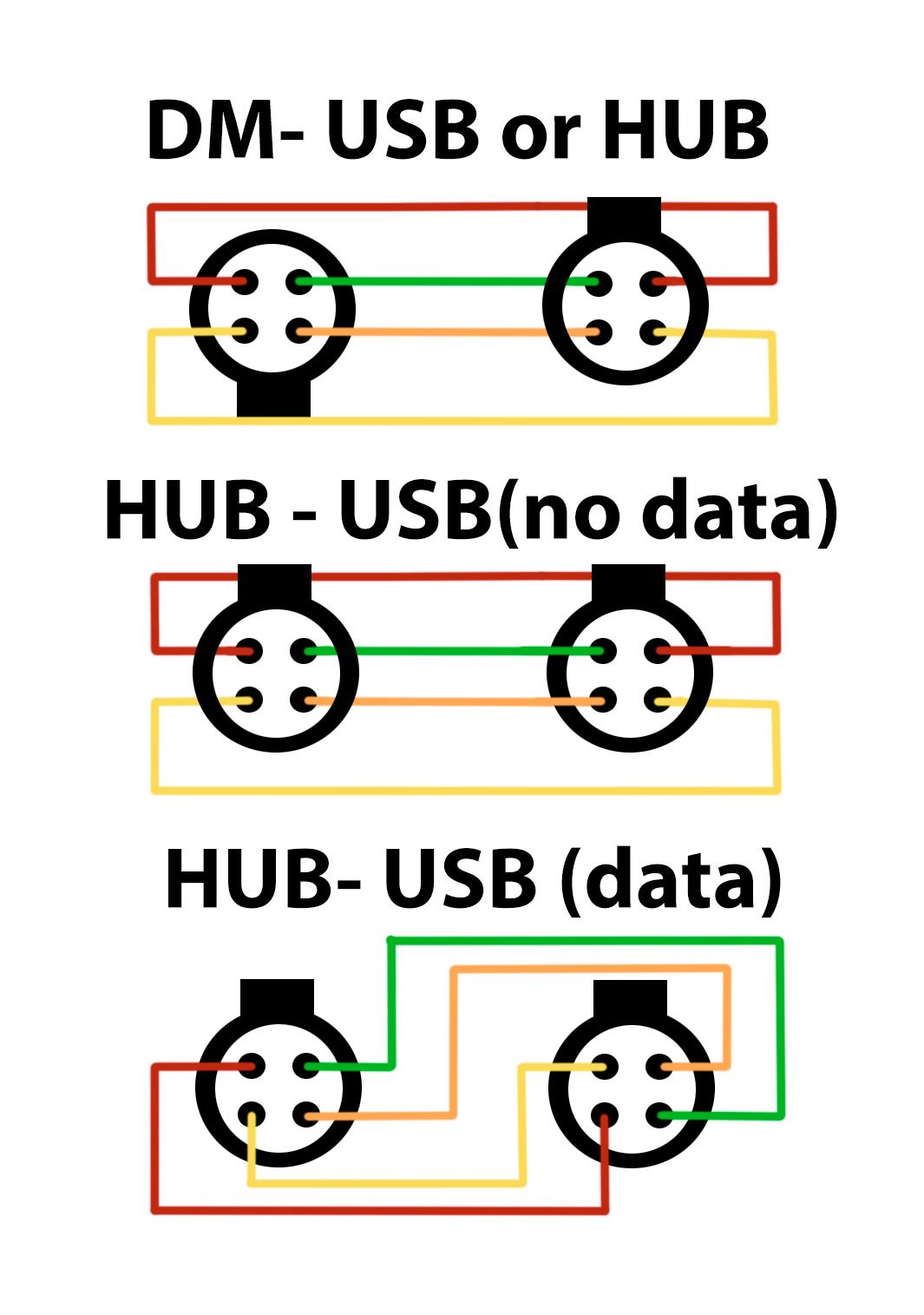

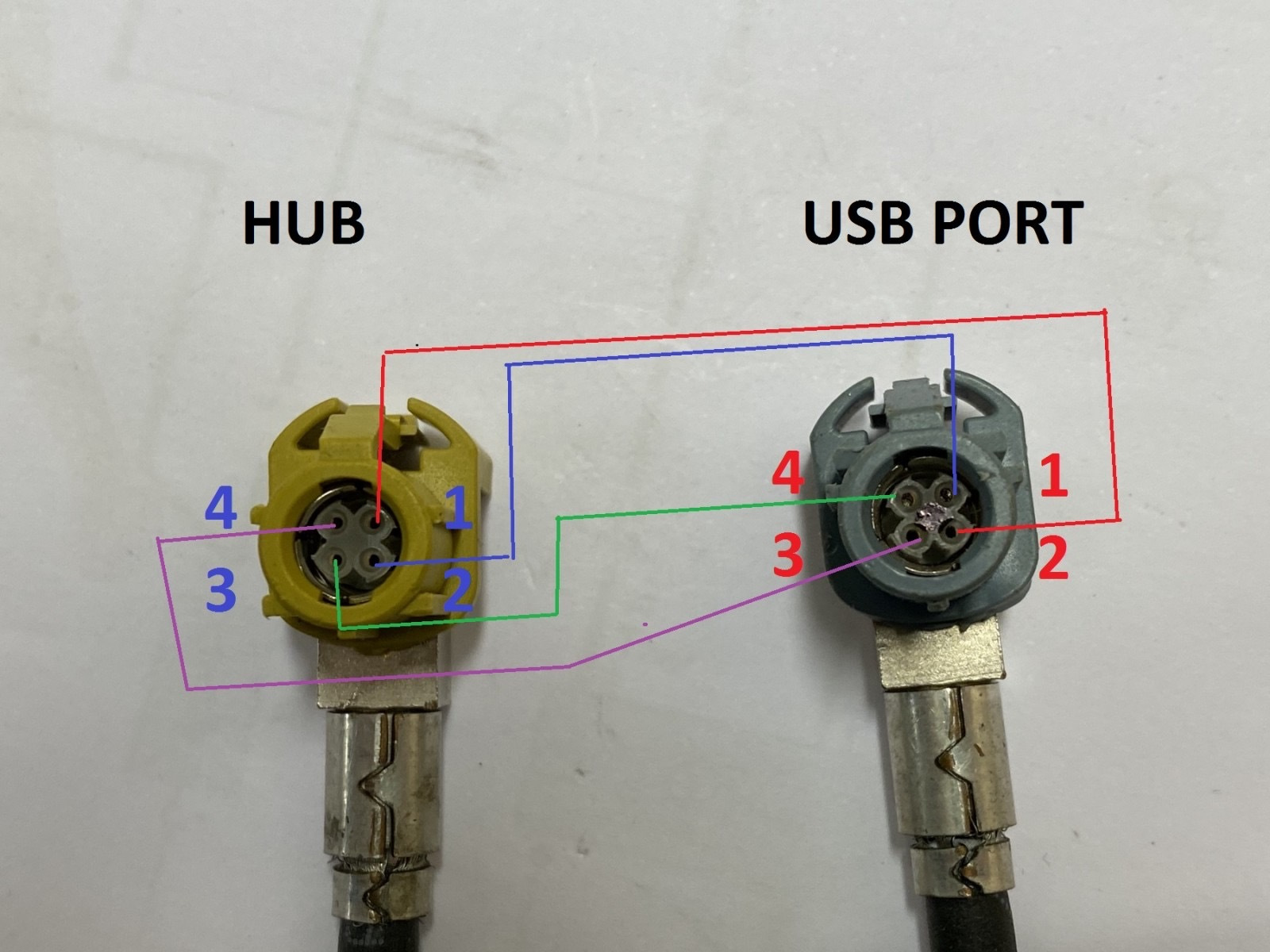

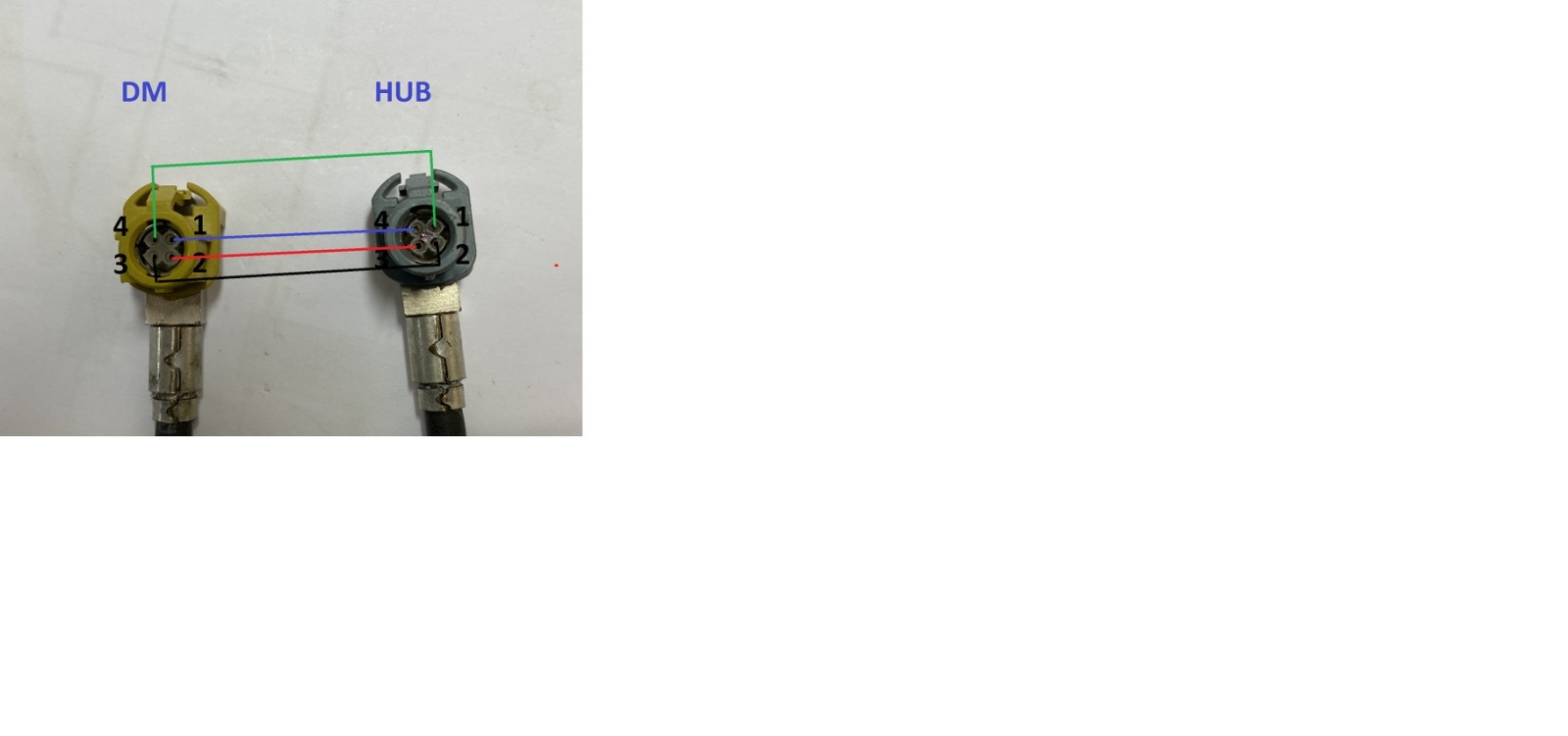

Накидал схемку с расположением язычков
1 и 3 одинаковая схема получается
Attack44
Кабель от DM к концентратору и от концентратора к порту USB одинаковый. Я прочитал, что кабель от DM к хабу нужно повернуть на 180°, но когда я повернул его, хаб больше не виден в показаниях в DM, и USB тогда тоже не работал.
похоже что это идет от хаба в порты? или ошибаюсь?
Attack44
Кабель от DM к концентратору и от концентратора к порту USB одинаковый. Я прочитал, что кабель от DM к хабу нужно повернуть на 180°, но когда я повернул его, хаб больше не виден в показаниях в DM, и USB тогда тоже не работал.
Вот так должно быть
Там 3 провода
1_+ 30 кл.
2_- минус
4_ + 15кл. 3 контакт зелёного разъёма DM
А куда именно в Туране ты USB поставил? Что-то не помню такой записи в БЖ. Сорри, если пропустил
Привет
Получается назначение у всех трех портов одинаковое ?
Разный формфактор
С крышкой без и тд
Привет
Именно так.
How to activate in discover media the usb port 2?
а зачем 3 порта если hub на 2?
Один лишний
Понял.
Слушай а где на хабе вход а где выходы? или без разницы? (то есть это не хаб, а свитч)?
Зелёный вход
тогда всё встает на свои места
6C0035726B работает с Android Auto?
Конечно
Спасибо! Вот мой список всех розеток, доступных в хэтчбеке Polo 6C: docs.google.com/document/…EFA4Duvk/edit?usp=sharing
К сожалению, не все совместимы с AppConnect, и я не нашел, какой PR-код отвечает за AppConnect / CarPlay.
Я закажу тот же слот, что и у вас 😊
Andrzej808
Конечно
Привет. Скажи. а кодировки или адаптации какие то нужно делать?
Сам HUB запитывается отдельным питанием.
Напиши, плиз, куда запитывается HUB? Там четыре провода…
Там 3 провода
1_+ 30 кл.
2_- минус
4_ + 15кл. 3 контакт зелёного разъёма DM
Спасибо
Andrzej808
Там 3 провода
1_+ 30 кл.
2_- минус
4_ + 15кл. 3 контакт зелёного разъёма DM
Подскажите, как хаб модификации "С" подружился с портом USB "E" ? При кодировании DM имеем 3 типа портов: 1-зарядка, 2-чтение флешки, 3-"активный" (CARPLAY и тд). Какой расклад получился по портам 726, 726В, 222Е ?
Для хаба свои порты, с Е не пойдёт
Tango8007
Подскажите, как хаб модификации "С" подружился с портом USB "E" ? При кодировании DM имеем 3 типа портов: 1-зарядка, 2-чтение флешки, 3-"активный" (CARPLAY и тд). Какой расклад получился по портам 726, 726В, 222Е ?
Если хочется хаб то покупай то что у меня в теме а всё остальное что уже имеешь продай
1. Нашёл ответ на свой вопрос : при наличии MIB2 хаб «С» отлично сосуществует с портом 726E (см.CEERZ).
2. Ответив «с Е не пойдёт», чем вы руководствовались ?
3. Вы понимаете разницу между «обычным» портом ( Ваш термин) и «активным».
И последнее: Вы сами это собирали ?
1.где?
3.да
4. Всё давно работает
Tango8007
1. Нашёл ответ на свой вопрос : при наличии MIB2 хаб «С» отлично сосуществует с портом 726E (см.CEERZ).
2. Ответив «с Е не пойдёт», чем вы руководствовались ?
3. Вы понимаете разницу между «обычным» портом ( Ваш термин) и «активным».
И последнее: Вы сами это собирали ?
Хотелось бы добить не понимание и тему!
Непонимание ? Что значит “для хаба свои порты»? Для какого хаба ? Для MIB1 или 2 ?
«С Е не пойдёт «. Надо полагать, именно с серией 726E, тк 222E — пустая фишка с AUX.
Andrzej808
Если хочется хаб то покупай то что у меня в теме а всё остальное что уже имеешь продай
У него в теме…Советчик…
У кого?
Tango8007
У него в теме…Советчик…
Куда смотреть?
www.drive2.ru/l/493821459433521639/
Ну во первых он не CEERZ a SEERZ.
А во вторых где у него в теме что порт 222Е подходит?
222E — не порт USB, а порт AUX с местом под порт USB. В него и вставлен порт 726 E.
Я думаю что тебе стоит попробовать а потом спрашивать, но я точно знаю что с хабом работают те порты которые у меня в теме
Как работают: 1. Заряжают смарт 2. Читают флешку 3. CARPLAY. ?
Да!
3 в одном
Andrzej808
Я думаю что тебе стоит попробовать а потом спрашивать, но я точно знаю что с хабом работают те порты которые у меня в теме
Сегодня оплатил порты, как у тебя и отдал 726Е (2 шт). Попал на деньги. « С Е не работает»…
Вот что то мне подсказывает что и такие порты как у меня у тебя не заработают, но это уже совсем другая история.
Tango8007
Сегодня оплатил порты, как у тебя и отдал 726Е (2 шт). Попал на деньги. « С Е не работает»…
Tebe dali vsju informaciju no ti vsjo ravno tut tupish!Tebe nada 2 odinakvih Usb porta, 2 odinakvih usb kabelja+1 drugoj.Vsjego 3 usb kabelja!Sam HUB na 2 usb porta.Podkljucitj 3 provoda na sam Hub.Blin cto tut ne ponjatno?Hare pisatj hrenj.
Tango8007
У него в теме…Советчик…
Ja vam ne sovetcik!Neznaesh ne pishi hrenj adskuju!Vkljuci Etku i ne pishi tut tuposti svoi!
Извините, но это не к вам относилось. Вы мне ничего не советовали в разговоре со мной даже не участвовали. Советовал продать оборудование топикстартер и утверждал, что хаб С с портом Е не работает.
No tak cto vi pishite pro menja?Vam ne nado E porta esli budet Hub.
У меня было 2 Е порта, я спрашивал про возможность их работы с С хабом ( который заказал). Ответ: с «Е работать не будет». Отдал порты. Оплатил новые. Увидели на фото у SEERZ установленные хаб С и порт 726Е. Где хрень ? У кого ?
U vas!Vi prosto posmotreli fotki, i ne vnikali v smisl!Tam daze est ssilka na porta, no vas vidimo eto ne interesovalo…
Да, действительно. После «ИТОГИ:» шёл текст об освободившемся порте, а информацию о модели хаба и порта можно было получить только с фото. Извиняюсь, действительно ступил. Приношу извинения, тем более, что сам себя наказал.
Ребята, давайте жить дружно 😀
😭
Мир дружба жевачка
Andrzej808
Там 3 провода
1_+ 30 кл.
2_- минус
4_ + 15кл. 3 контакт зелёного разъёма DM
Андрей, скажи пожалуйста, зачем на этом разъеме 3-й контакт? Его точно не надо подключать?
На каком?
Контактный разъём к usb hub. Ты описал 3 контакта, а 4-й на картинке есть, но описания нет. В комментариях, твоему подписчиту, ты написал ответ что только 3 контакта включаются.
Там 3 провода
1_+ 30 кл.
2_- минус
4_ + 15кл. 3 контакт зелёного разъёма DM
а для чего держатель hub? штатного места для его крепления же нет?
Он просто был когда покупал HUB
а как кабеля искать, по каким ключевым словам на аллегро?
если у меня провод с доп питанием к юсб, то какие нужны на доп порты? нужно покупать второй юсб с доп питание как у меня сейчас под айфон?
Порты другие.
В теме есть номера.
Кабель который сейчас имеешь пойдёт до Huba, но питание придётся обрезать. А вот кобеля от хаба до портов уже другие.
а зачем питание обрезать? он хоть будет нормально заряжать смартфон без доп питания и как с айфоном быть?
Обрезать потому что физически не влезет разъём в новый порт.
Дополнительное питание подключается в разъём хаба.
Всё заряжает, даже 2 телефона одновременно
ааа, ясно, все фишки в магнитолу идут?
Какие?
питание
Скажи пожалуйста, а порты с крышечкой и без, они активные? CarPlay работать будет?
Если ставишь ХАБ то порты обычные, не имеет значения с крышкой или без. Всё работает и CarPlay и android auto
А существует активный порт без аукса?
Думаю что да
Страшно подумать, сколько это стоило
Что именно?
Пишите в личку, всё отвечу
Где вторая часть? =)

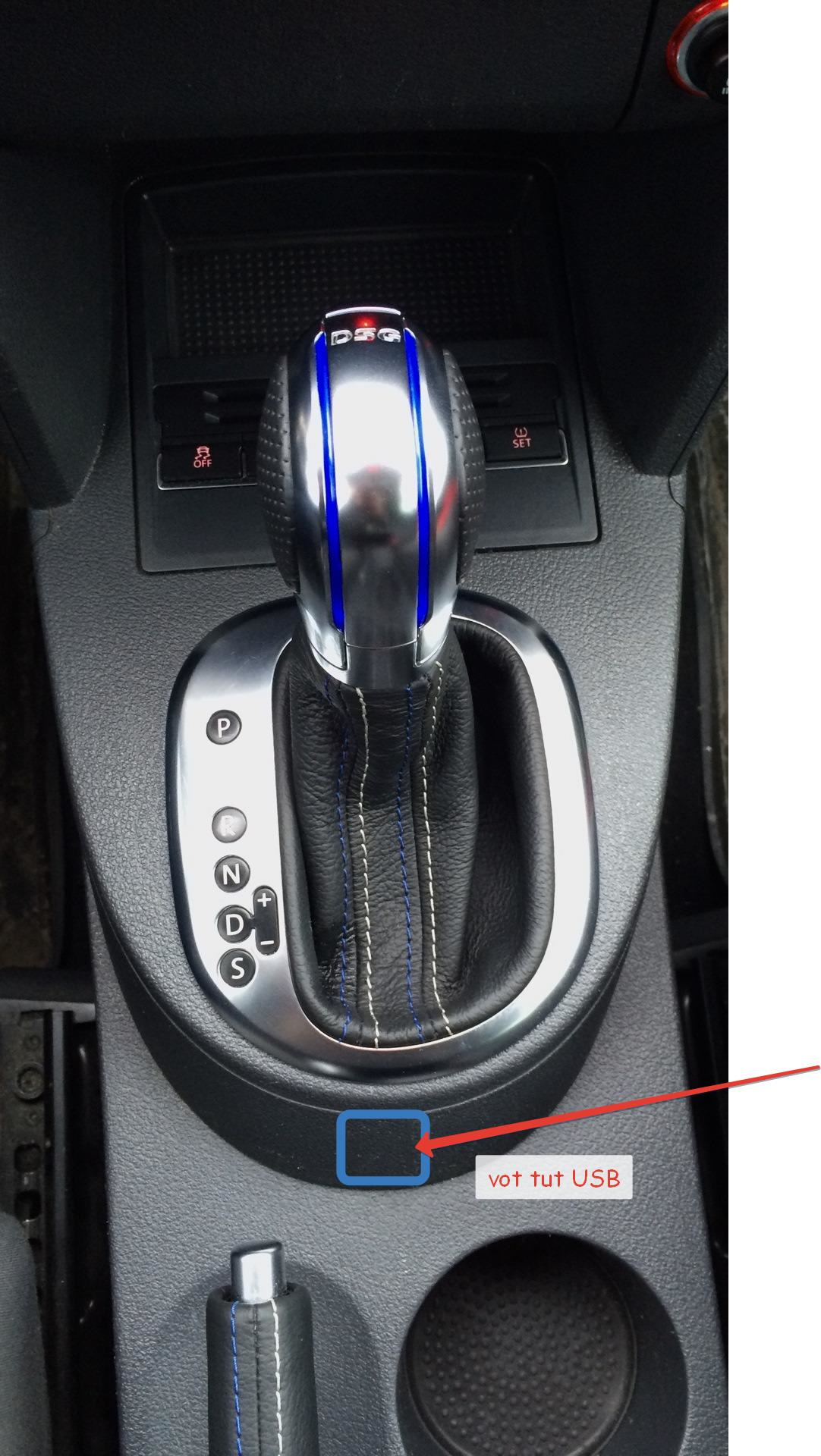

А куда планируешь второй USB-разъем ставить?
Есть пару идей
Андрей, спасибо за отчет с номерами!
А что за Wi-Fi?
Ты вроде про него ничего не писал
Не за что.
У меня на DM есть Вифи, Блюпуп и фрешка :)))
Класс! Блин, тоже хочу RTA на DM. ((
Спасибо
ну ты объюэзбишился…))))) 🙈
Вот это слово, я придумал 😬😂😂😂😂
это как ты пережил? активный порт весь в царапинах ;/ и схемы, где схемы дядя ? )))
Схемы не выложил специально, знал что тебе нужно 😀
Это не активный порт, а только корпус.
Вот что в царапинах это косяк, надо новый заказать 👍
мой древний дискаеври не выводит рта
А какая версия у тебя ?
самая первая
B
Не самая первая, и на ней выводит RTA
я пробовал кодировать у меня не выводить хотя всегда думал что должна
У тебя В?
без букв
я ее ставил для тестов, но теперь уже пофиг машина в продаже
Саня у тебя в бортовике тизер о DM, там наклейка и серийник поэтому и решил что у тебя В версия.
На В работает RTA 100%, хотя это ни кому нафиг не надо.
да я должен был его ставить теперь лежит на полке без дела продаю его
Сколько хочешь?
25
Что на ней активированно?
нави и блютуз, я ей фул так и не сделал забил
Забил?
Вроде это не в твоём характере 👍
машина в продаже и смысл, что-то делать если даже не понятно какая машина будет
Согласен
Сочный Дисковер, есть к чему стремиться! Спасибо за номера деталек!
Спасибо
Скоро будет ещё сочнее…
Это похоже на вызов!))))
Не похоже!
Но он будет
Berryman
Это похоже на вызов!))))
Вот коментарий написал…,
Не вызов будет а сочный дискавер 😃
не отмазывайся ))
Фетишист
Надо!

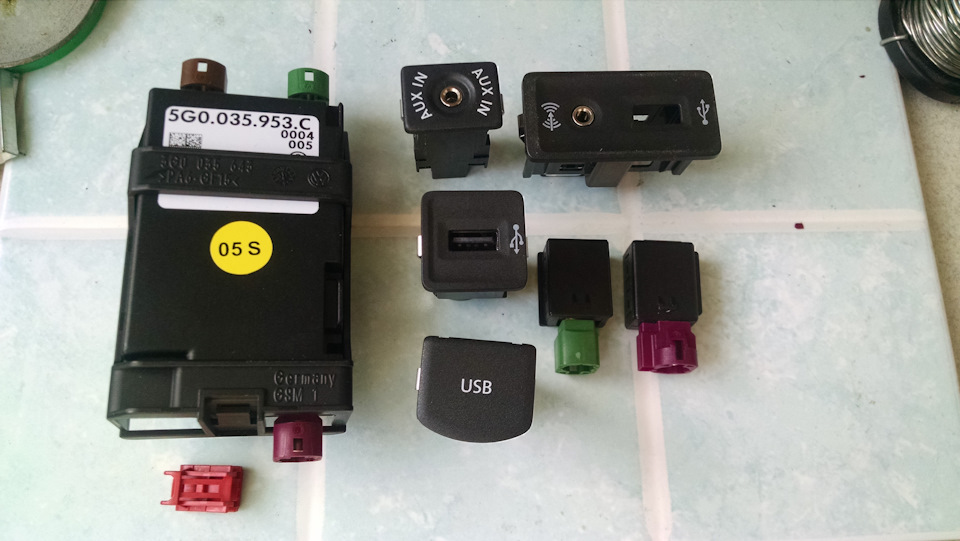

я тоже такой комплект собрал
Ну почти :)
Не хватает главной детали в этой цепочке…
да, кабель у меня пока только один есть, да и магнитолы еще нет
у меня магнитола лежит но не фул и что с ней делать хз кому подкинуть не знаем ((((((
Продать и купить готовую.
Шас все ишут полную голову
Сколько хочешь?
Какая версия и так далее
skodablack
у меня магнитола лежит но не фул и что с ней делать хз кому подкинуть не знаем ((((((
Илья а что в ней есть активированного и цена? мне просто кармлей и микролинк не интересен=)
Вот этого и нет как раз
ARTUR64
Илья а что в ней есть активированного и цена? мне просто кармлей и микролинк не интересен=)
TinyQ
я тоже такой комплект собрал
эх парни, и у меня с зимы лежит такой наборчик и с проводкой, но чет обхожусь пока usb зарядкой в прикуриватель и активным портом, есть поитереснее замуты ;)
TinyQ
я тоже такой комплект собрал
Андрей привет. А где отчёт? разъём у аукса как нужен или переделывал фишку?
Привет, так и лежит пока
Эххх понятно! Себе хочу тоже 2-3 усб. Вот собираю пока информацию что да как.
TinyQ
я тоже такой комплект собрал
Андрей а можешь номера сказать трех проводов этих
я уже все отчеты облазил нигде найти не могу
буду очень тебе признателен если поможешь

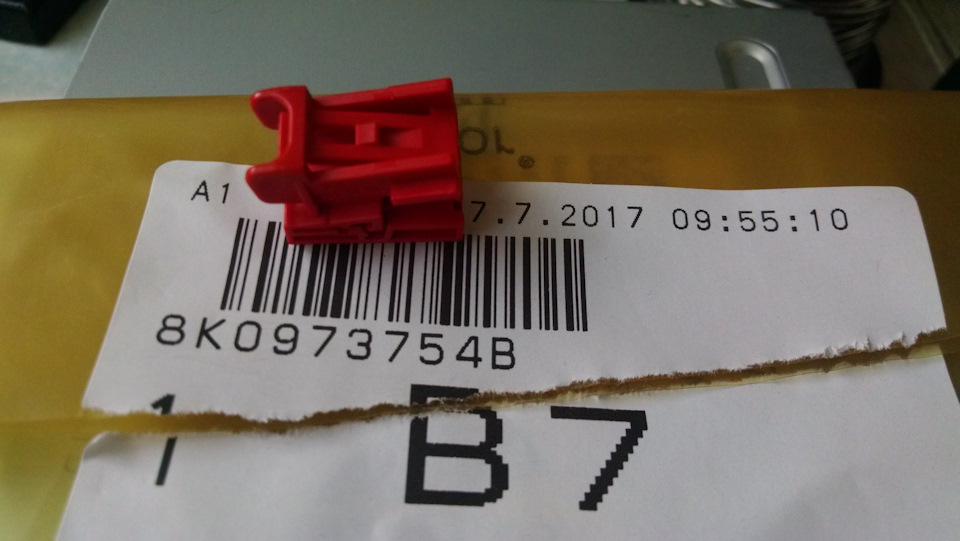

родной разъём для USB HUB — 8K0973754B
Спасибо 👍
TinyQ
родной разъём для USB HUB — 8K0973754B
вот добрый человек ))
