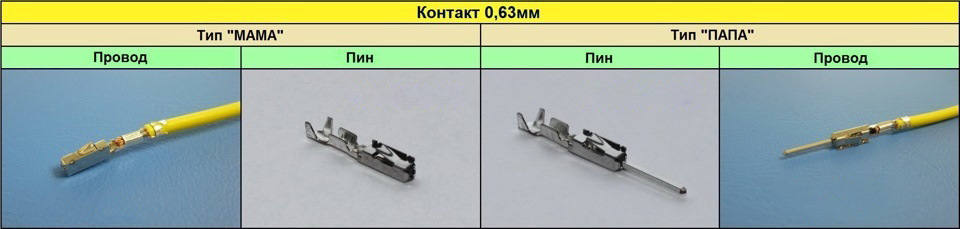

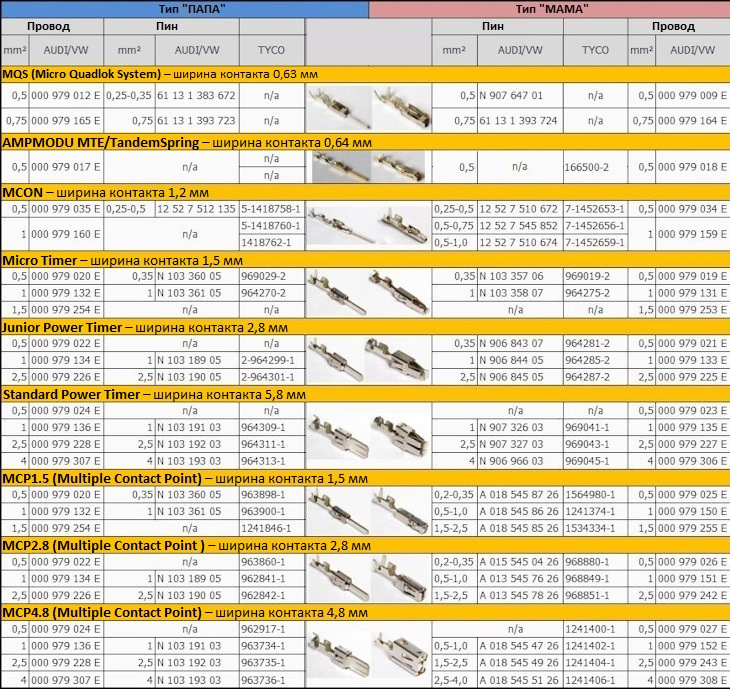

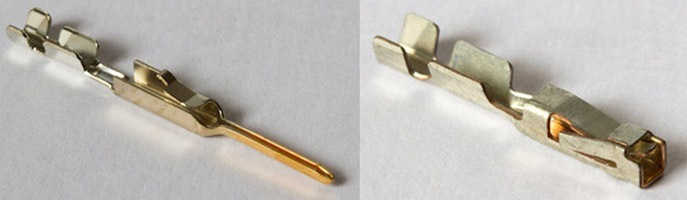

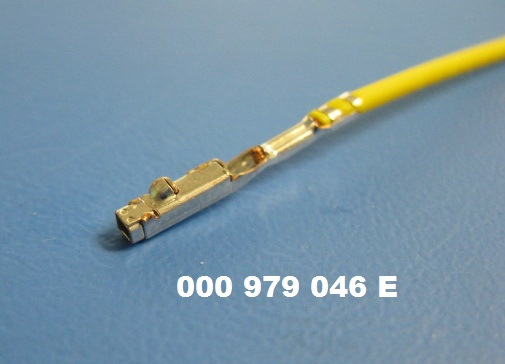

Пин MQS (Micro Quadlok System) – ширина контакта 0,63 мм
/сечение/ ----- /мама/ ----- /пин/
0.5мм² ----- 000 979 009 E ----- N 907 647 01
0.75мм² ----- 000 979 164 E ----- 61 13 1 393 724
/сечение/ ----- /папа/ ----- /пин/
0.25-0.35мм² ----- нет ----- 61 13 1 383 672
0.5мм² ----- 000 979 012 E ----- 61 13 1 383 672
0.75мм² ----- 000 979 165 E ----- 61 13 1 393 723
Пин AMPMODU MTE/TandemSpring – ширина контакта 0,64 мм
/тип/ ----- /сечение/ ----- /папа/ ----- /мама/
Провод ----- 0.5мм² ----- 000 979 017 E ----- 000 979 018 E
Пин MCON – ширина контакта 1,2 мм
/сечение/ ----- /мама/ ----- /пин/
0.25-0.5 мм² ----- нет ----- A 021 545 01 26
0.5мм² ----- 000 979 034 E ----- A 021 545 01 26
0.5-0.75мм² ----- нет ----- 12 52 7 545 852
1.0мм² ----- 000 979 159 E ----- 12 52 7 510 674
/сечение/ ----- /папа/ ----- /пин/
0.25-0.5 мм² ----- нет ----- 12 52 7 512 135
0.5мм² ----- 000 979 035 E ----- 12 52 7 512 135
1.0мм² ----- 000 979 160 E ----- нет

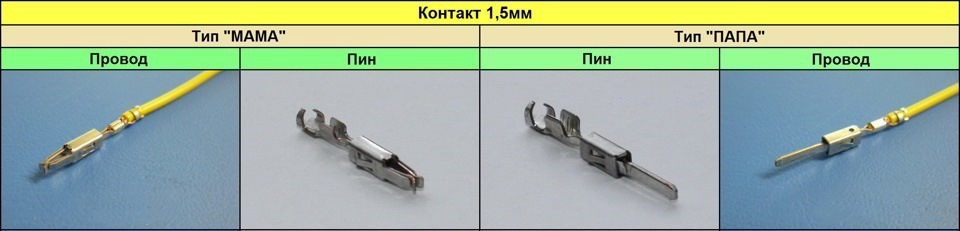

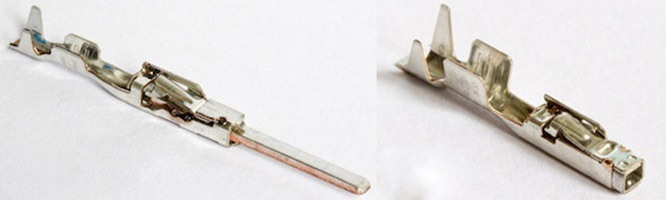

Пин Micro Timer – ширина контакта 1,5 мм
/сечение/ ----- /мама/ ----- /пин/
0.5мм² ----- 000 979 019 E ----- N 103 357 06
1.0мм² ----- 000 979 131 E ----- N 103 358 07
1.5мм² ----- 000 979 253 E ----- N 103 358 07
/сечение/ ----- /папа/ ----- /пин/
0.5мм² ----- 000 979 020 E ----- N 103 360 05
1.0мм² ----- 000 979 132 E ----- N 103 361 05
1.5мм² ----- 000 979 254 E ----- N 103 361 05

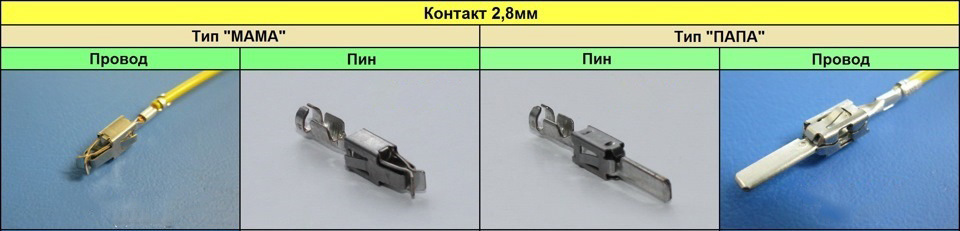

Пин Junior Power Timer – ширина контакта 2,8 мм
/сечение/ ----- /мама/ ----- /пин/
0.35мм² ----- нет ----- N 906 843 07
0.5мм² ----- 000 979 021 E ----- N 906 844 05
1.0мм² ----- 000 979 133 E ----- N 906 844 05
2.5мм² ----- 000 979 225 E ----- N 906 845 05
/сечение/ ----- /папа/ ----- /пин/
0.5мм² ----- 000 979 022 E ----- N 103 189 05
1.0мм² ----- 000 979 134 E ----- N 103 189 05
2.5мм² ----- 000 979 226 E ----- N 103 190 05
Пин Standard Power Timer – ширина контакта 5,8 мм
/сечение/ ----- /мама/ ----- /пин/
0.5мм² ----- 000 979 023 E ----- нет
1.0мм² ----- 000 979 135 E ----- N 907 326 03
2.5мм² ----- 000 979 227 E ----- N 907 327 03
4.0мм² ----- 000 979 306 E ----- N 906 966 03
/сечение/ ----- /папа/ ----- /пин/
0.5мм² ----- 000 979 024 E ----- нет
1.0мм² ----- 000 979 136 E ----- N 103 191 03
2.5мм² ----- 000 979 228 E ----- N 103 192 03
4.0мм² ----- 000 979 307 E ----- N 103 193 03

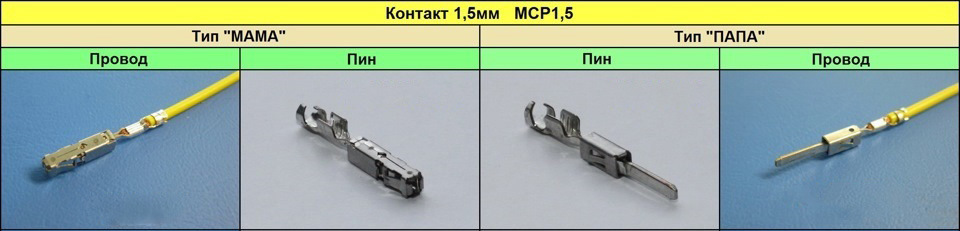

Пин MCP1.5 (Multiple Contact Point) – ширина контакта 1,5 мм
/сечение/ ----- /мама/ ----- /пин/
0.2-0.35мм² ----- нет ----- A 018 545 87 26
0.5мм² ----- 000 979 025 E ----- A 018 545 87 26
0.5-1.0мм² ----- нет ----- A 018 545 86 26
1.0мм² ----- 000 979 150 E ----- A 018 545 86 26
1.5мм² ----- 000 979 255 E ----- A 018 545 85 26
1.5-2.5мм² ----- нет ----- A 018 545 85 26
/сечение/ ----- /папа/ ----- /пин/
0.35мм² ----- нет ----- N 103 360 05
0.5мм² ----- 000 979 020 E ----- N 103 360 05
1.0мм² ----- 000 979 132 E ----- N 103 361 05
1.5мм² ----- 000 979 254 E ----- N 103 361 05

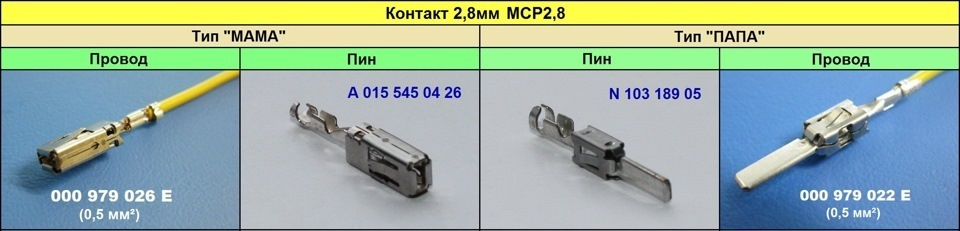

Пин MCP2.8 (Multiple Contact Point) – ширина контакта 2,8 мм
/сечение/ ----- /мама/ ----- /пин/
0.2-0.35мм² ----- нет ----- A 015 545 04 26
0.5мм² ----- 000 979 026 E ----- A 015 545 04 26
0.5-1.0мм² ----- нет ----- A 013 545 76 26
1.0мм² ----- 000 979 151 E ----- A 013 545 76 26
1.5-2.5мм² ----- нет ----- A 013 545 78 26
2.5мм² ----- 000 979 242 E ----- A 013 545 78 26
/сечение/ ----- /папа/ ----- /пин/
0.35мм² ----- нет ----- N 103 360 05
0.5мм² ----- 000 979 022 E ----- N 103 189 05
1.0мм² ----- 000 979 134 E ----- N 103 189 05
2.5мм² ----- 000 979 226 E ----- N 103 190 05

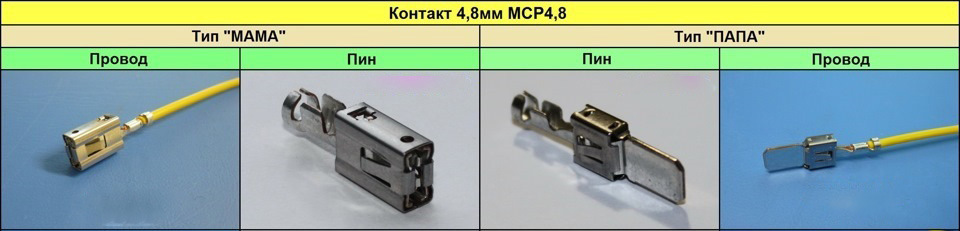

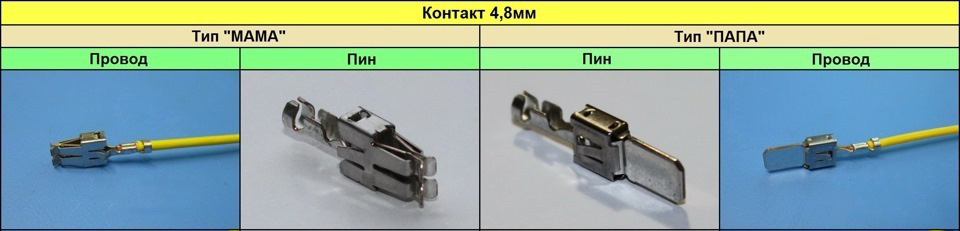

Пин MCP4.8 (Multiple Contact Point) – ширина контакта 4,8 мм
/сечение/ ----- /мама/ ----- /пин/
0.5мм² ----- 000 979 027 E ----- A 018 545 47 26
0.5-1.0мм² ----- нет ----- A 018 545 47 26
1.0мм² ----- 000 979 152 E ----- A 018 545 47 26
1.5-2.5мм² ----- нет ----- A 018 545 49 26
2.5мм² ----- 000 979 243 E ----- A 018 545 49 26
2.5-4.0мм² ----- нет ----- A 018 545 51 26
4.0мм² ----- 000 979 308 E ----- A 018 545 51 26
/сечение/ ----- /папа/ ----- /пин/
0.5мм² ----- 000 979 024 E ----- нет
1.0мм² ----- 000 979 136 E ----- N 103 191 03
2.5мм² ----- 000 979 228 E ----- N 103 192 03
4.0мм² ----- 000 979 307 E ----- N 103 193 03
Более того, в таблицах приведены номера и ориентировочные цены оригинального поставщика (TYCO), у которого по большей части VW и закупается пинами и разъемами и перепродает их с многократными накрутками. Таким нехитрым образом, есть возможность приобрести пины в 3-10 раз дешевле дилерской цены.

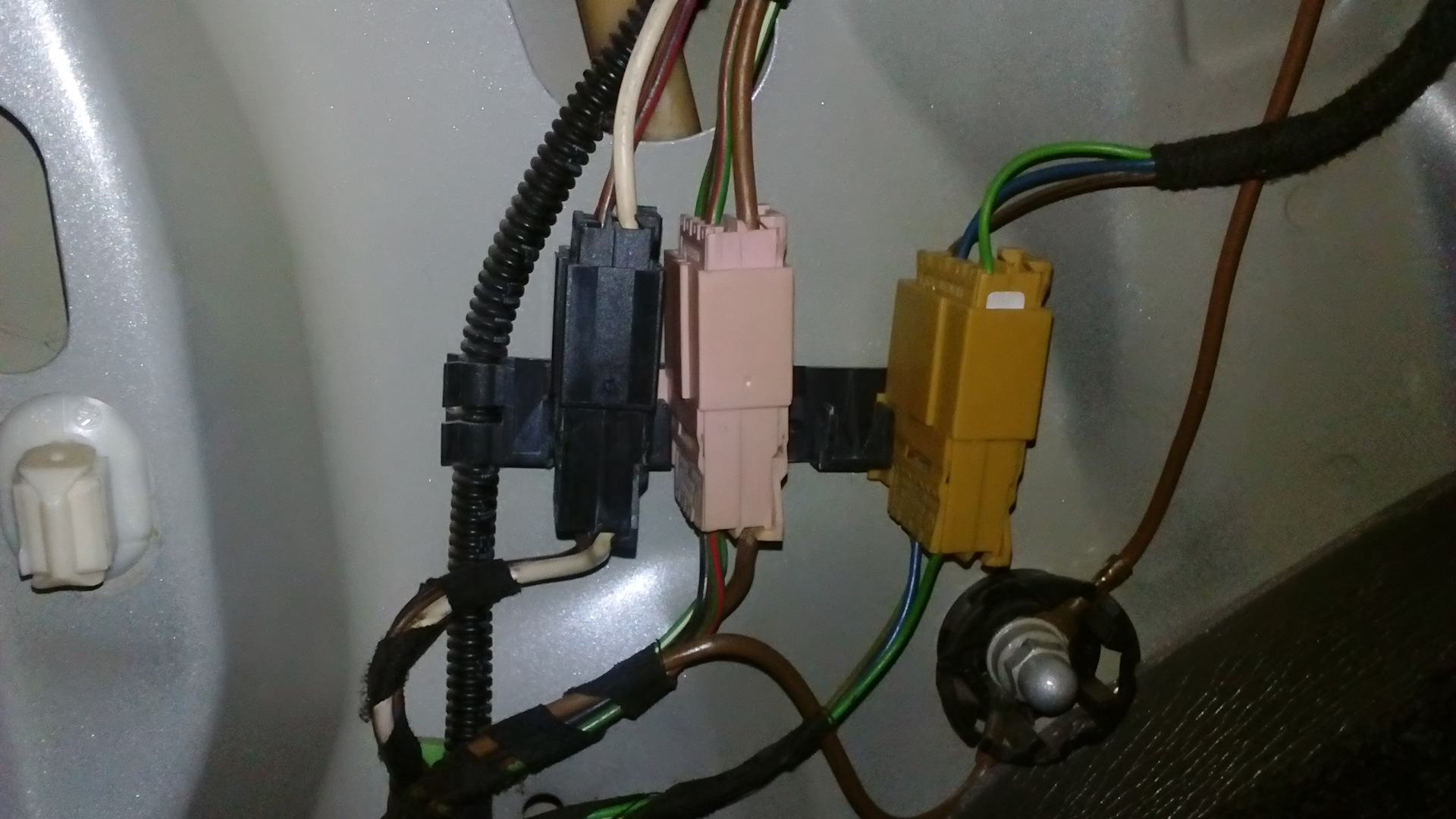

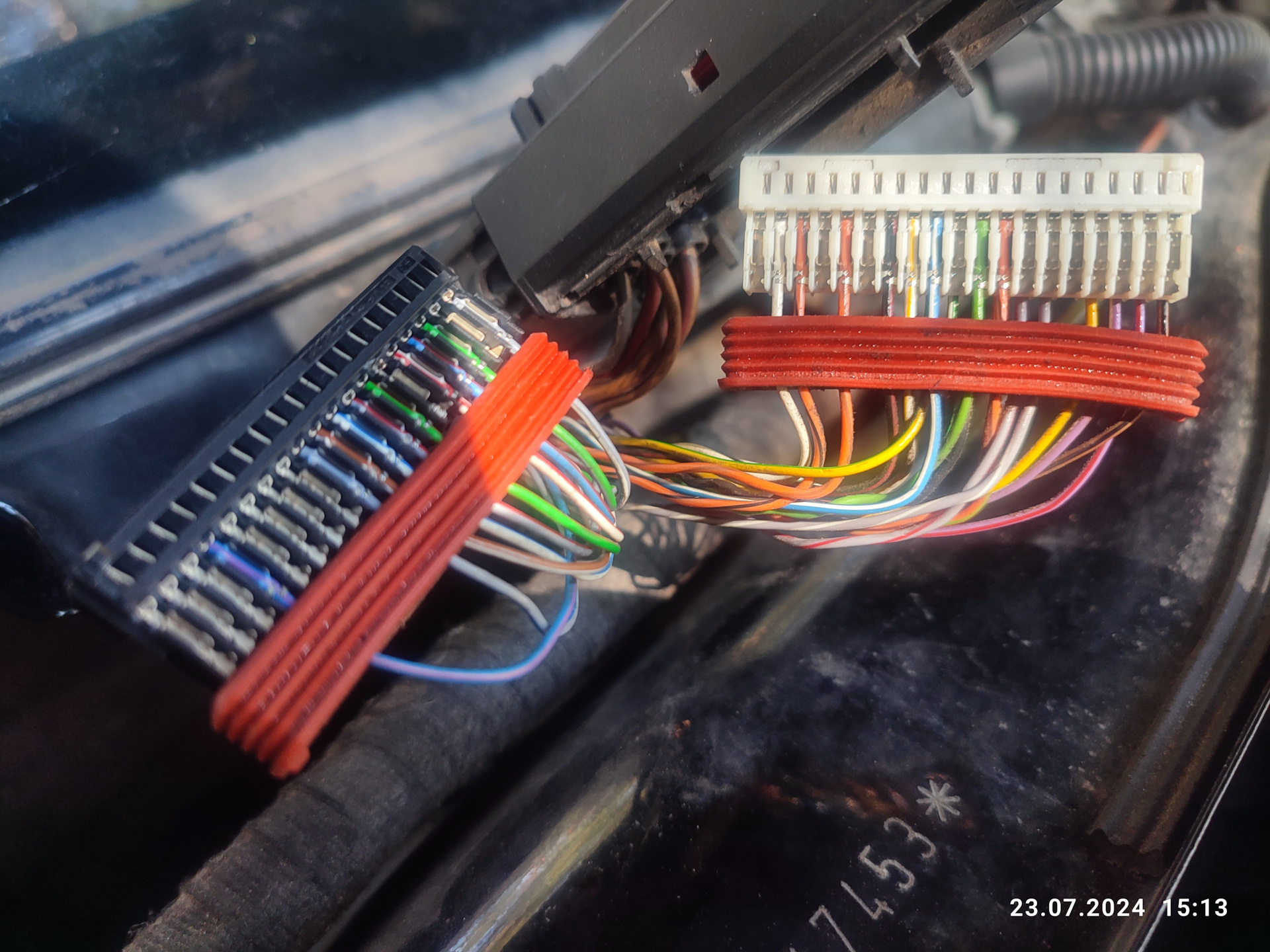

Еще про пины
— www.passatplus.de/umbauteile/stecker/stecker5.htm
— www.a4-freunde.com/showwi…nd+alles+was+dazu+gehoert

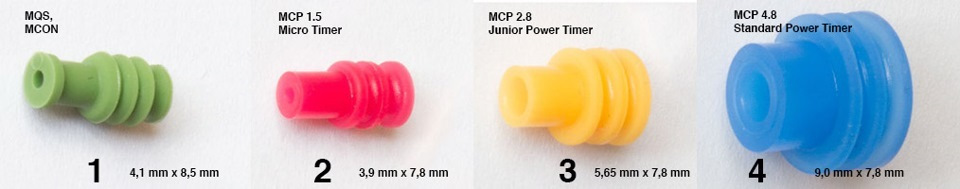

Уплотнители
|номер| — |сечение| — |цвет|— |оригинальный номер VAG|—|номер TYCO|
1 — 0,35 мм² — желтый — 3B0 972 742 B — 967067-2
1 — 0,5-0,75 мм² — зеленый — 3B0 972 742 C — 967067-1
1 — заглушка — синий — 3B0 972 840 — 967056-1
2 — 0,35-0,5 мм² — красный — 357 972 740 E — 964971-1
2 — 0,5-1,0 мм² — серый — 357 972 740 D — 963530-1
2 — 1,0 мм² — желтый — 357 972 740 F — 964972-1
2 — заглушка — оранжевый — 3C0 972 841 — 963531-1
3 —0,35-1,0 мм² — синий — 357 972 741 — 963294-1
3 — 1,5 мм² — коричневый — 1J0 972 741 A — 963293-1
3 — 1,5-2,5 мм² — оранжевый — 357 972 741 B — 963292-1
3 — заглушка — зеленый — 357 972 841 — 828922-1
4 —0,35-1,0 мм² — желтый — 357 972 742
4 — 0,5-1,5 мм² — белый —357 972 742 A — 1394511-1
4 — 1,5-2,5 мм² — красный — 357 972 742 B
4 — 2,5-4,0 мм² — синий — 357 972 742 E — 1394512-1
4 — 4,0-6,0 мм² — зеленый — 357 972 742 C — 1719043-1
4 — 6,0 мм² — серый — 357 972 742 D — 967652-1
4 — заглушка — черный — 357 972 842 — 100132-1

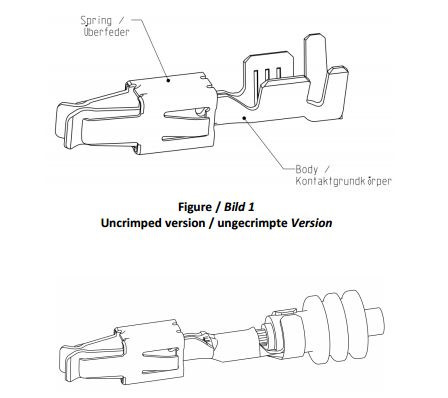

Правильный обжим провода с уплотнителем:

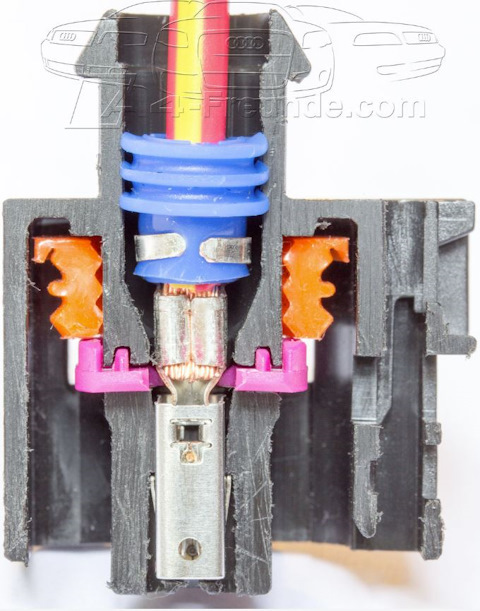

Вид установленного пина в разъеме в разрезе:

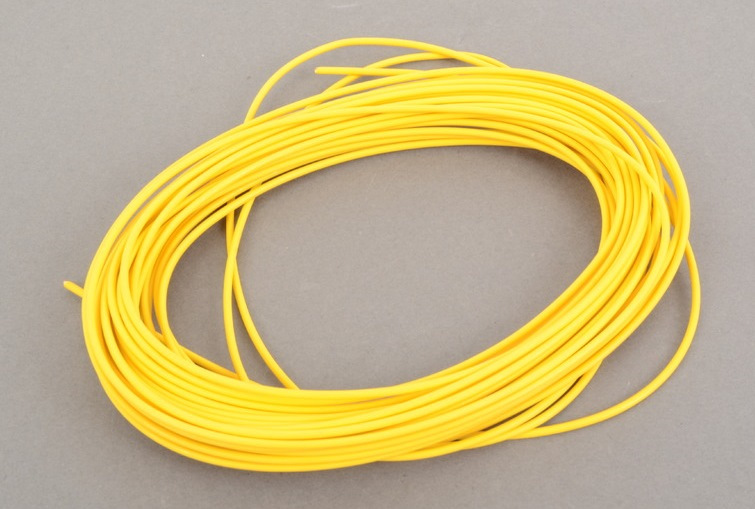

Проводки
|номер| — |сечение| — |длина|
000 979 980 A — 0,35 мм² — 10 м
000 979 981 A — 0,5 мм² — 10 м
000 979 981 B — 0,5 мм² — 10 м очень гибкий
000 979 982 A — 1,0 мм² — 10 м
000 979 983 A — 1,5 мм² — 10 м
000 979 983 B — 1,5 мм² — 10 м
000 979 984 — 2,5 мм² — 10 м
000 979 984 A — 2,5 мм² — 10 м
000 979 985 А — 4,0 мм² — 10 м
000 979 986 А — 6,0 мм² — 10 м
000 979 987 — 2x0,35 мм² — 10 м — шина CAN
000 979 987 А — ? мм² — 12 м — FlexRay

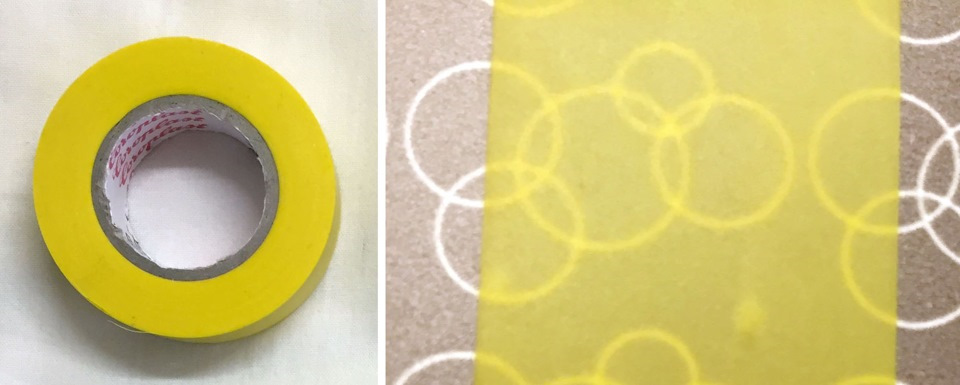

VAG использует изоленту производства Coroplast, продаётся 4 её вида:

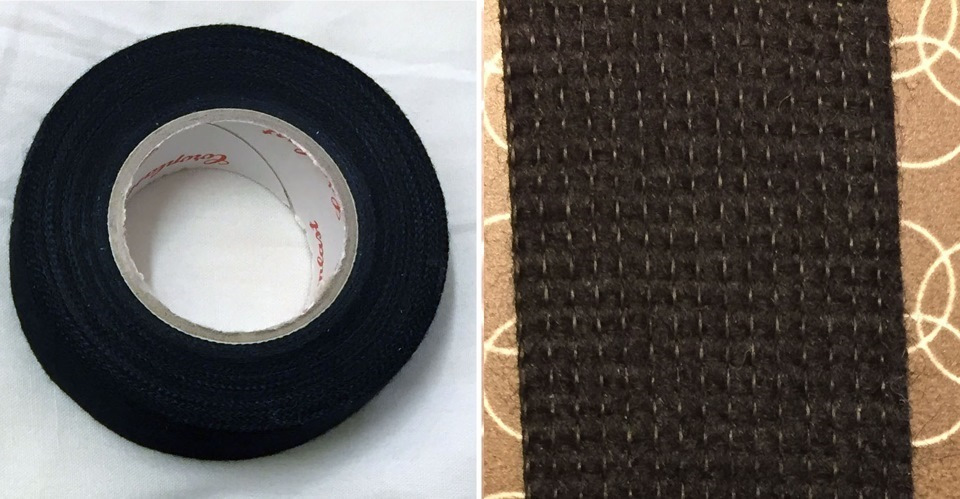

1. 000 979 950 Изолента тканевая, применяется для салона, легко воспламеняющаяся. Ширина 18 мм.
2. D 373 125 A2 Клеющий и уплотняющий материал. Та же самая изолента, что и предыдущая, но на более плотной основе. Используется для шумоизоляции и антискрипа. Ширина 24 мм.
3. N 105 920 02 Изолента тканевая, термостойкая, маслостойкая, выдерживает огонь несколько секунд, затем все равно загорается. Используется под капотом. Ширина 18 мм.
4. N 103 113 04 ПВХ изолента. Тонкая, очень качественная. Ширина 18 мм.
Есть аналоги тканевые изоленты производства TESA, продаётся 4 её вида:
1. Изолента для моторного отсека (термостойкость 150 градусов) — TESA 51006
51006-00030-00 15 м 19 мм
51006-00031-00 15 м 25 мм
51006-00028-00 25 м 9 мм
51006-00027-00 25 м 19 мм
51006-00029-00 25 м 25 мм
51006-00032-00 25 м 38 мм
51006-00036-00 50 м 15 мм
2. Изолента для салона (велюровая) — TESA 51608
51608-00005-00 15 м 9 мм
51608-00006-00 15 м 15 мм
51608-00003-00 15 м 19 мм
51608-00007-00 15 м 25 мм
51608-00002-00 25 м 9 мм
51608-00009-00 25 м 15 мм
51608-00001-00 25 м 19 мм
51608-00014-00 25 м 25 мм
51608-00008-00 25 м 38 мм
51608-00025-00 25 м 50 мм
51608-00024-00 50 м 9 мм
51608-00019-00 50 м 30 мм
3. Изолента для салона, антискрип — TESA 51618

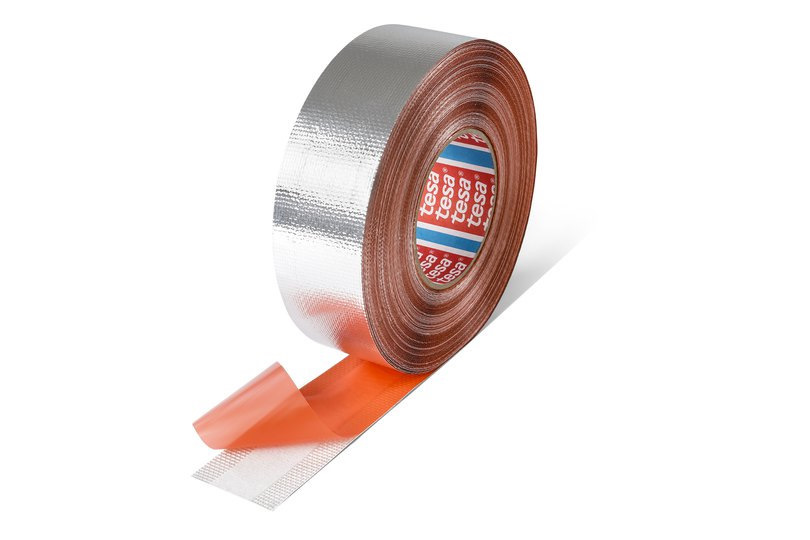

4. Ламинированная алюминием стеклоткань — TESA 68000
COROPLAST

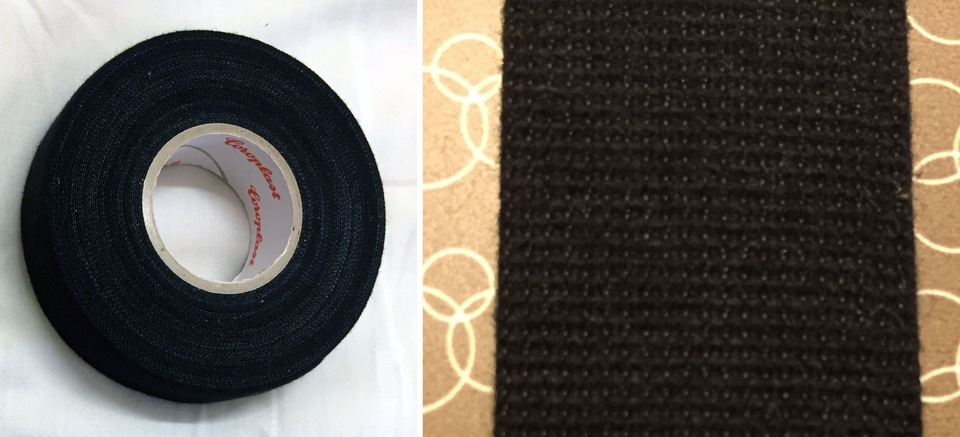

1. Изолента велюровая для защиты электрической проводки в салоне автомобиля.
Coroplast 8510 (0,5мм х 19мм х 10 метров)
Coroplast 8551 (0,22мм х 25мм х 25 метров)
Coroplast 880X (1 мм х 19 мм х 5 метров)
Coroplast 8550 (0,3мм х 19мм х 25 метров)
Coroplast 8571 (0,7мм х 19мм х 7,5 метров)

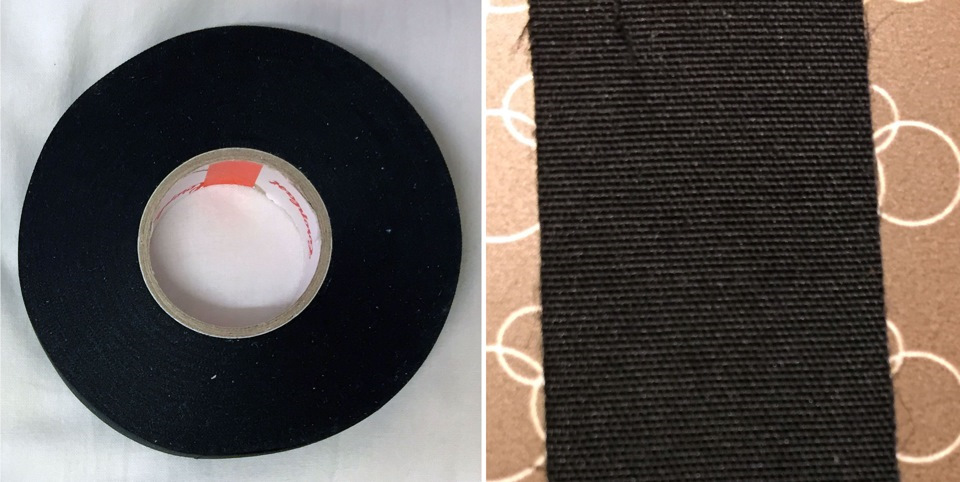

2. Тканевая лента из ПЕТ-ткани для бандажирования проводки моторного отсека.
Coroplast 833MPX (1,2мм х 19мм х 5 метров)
Coroplast 833MPX (1,2мм х 25мм х 5 метров)
Coroplast 836SLX (0,15мм х 19мм х 25 метров)
Coroplast 837 X (0,27мм х 19мм х 25 метров)
Coroplast 837 X (0,27мм х 25мм х 25 метров)
Coroplast 8310SE (0,27мм х 19мм х 25 метров)
Coroplast 835X (0,27мм х 19мм х 25 метров)
Coroplast 839 (0,17мм х 19мм х 25 метров)
Coroplast 839 (0,17мм х 19мм х 50 метров)
Coroplast 839X (0,17мм х 19мм х 25 метров)
Coroplast 8750 (0,3мм х 19мм х 50 метров)
TITAN — флагман среди брендов российского завода TUBOR.
-TITAN IZT1925 — Изолента тканевая черная, подкапотная жаро и масло стойкая 19ммх25м
-TITAN IZT1925FLEECE — Изолента тканевая черная салонная 19ммх25м
Еще есть полезная информация про защитные колпачки для разъемов и гофрированной трубы.

Comments 75
Comment deleted
Не могу помочь, пока не узнаю номер фишки.
Здравствуйте, выручите пожалуйста советом, какие пины в разъёме штекера эбу Магнетти марели Гольф 4 1.6 AZD?
Присоединяюсь
В разъёме есть клеммы, но нет провода. Это видно на фотографии.
Timka60rus
Здравствуйте, выручите пожалуйста советом, какие пины в разъёме штекера эбу Магнетти марели Гольф 4 1.6 AZD?
Ниже ответил
Спасибо, но уже как год почти с круизом.
Вечер добрый, не знаете, в ЭБУ Simos 7.1 06a906033gg установлены пины MQS или MTE/TandemSpring? или какие-то другие?
Подскажите какие пины идут в подкапотный блок предохранителей. Для реле и для предохранителя 30а. 2.5мм² ----- 000 979 227 E ----- N 907 327 03 вот такие 4.8мм не подходят, не фиксируются в гнездах. Какие взять?
Всем привет! Может кто подскажет, какие пины (или их номера) нужны для проводки круиза на Golf 4 что бы в колодку переходную вставить, проводка есть, но ее просто отрезали. Спасибо.
Пин Micro Timer
Спасибо за ответ, уже сам разобрался оригинальные нашел))
И еще один вопрос, пин на массу Арт.: 111971947B; — сечением 4 или 2.5мм?
4,0-6,0мм
Привет. А не подскажешь какую длину имеет провод 000 979 307 E?
1м
Дмитрий, доброго времени!читал, не понял, не нашёл)мне нужен пин для подключения в блок всм, какой это номер Пина?в 50 пин, подсветка ног, какой нужен?
Подскажу только провод с клеммой H+B Elparts 51277214
Доброго времени суток.
Подскажите пожалуйста какой тип пина используется в разьеме подключения приборки(который зелёный ну и второй думаю такой же будет) ?
Если разъем нового образца — пин MQS (Micro Quadlok System) – ширина контакта 0,63 мм
А разъем старого образца — нет, не продается.
Добрый день! На знаете какой пин идет в блок предохранителей в салона на шкода октавия А7?
Маленький предохранитель — Пин Junior Power Timer – ширина контакта 2,8 мм
Большой предохранитель — Пин Standard Power Timer – ширина контакта 5,8 мм
Отметил для себя, спасибо
Добрый вечер. Как найти пины для розового разъёма? Левая стойка багажника, Гольф 4
Для маленьких — Junior Power Timer – ширина контакта 2,8 мм
Для больших — Standard Power Timer – ширина контакта 5,8 мм
Спасибо, что отозвались на давний вопрос. Но замок так и не работает.
Возможно в блоке-комфорта что-то умерло.
Помогите отдельно найти пин
Не продается пин. Можно купить через Ebay
Какие пины используются в блоке предохранителей?
Для маленьких — Junior Power Timer – ширина контакта 2,8 мм
Для больших — Standard Power Timer – ширина контакта 5,8 мм
Ок, спасибо!
Нужная инфа, забираю в закладки.)
Ребят, ткните носом в тот пин который нужно купить на подсветку номера, его номер нужен
Нашел?
ну скорее всего я так понимаю вот этот N10 335 807
Спасибо большое за такую информацию, собранную в одном месте!
А кабель интересно по данному коду продается по цене за 1 метр?
Провод с клеммами — 1 метр.
Провод без клемм — 10 метр.
Как же полезно! Спасибо!
Хоть у меня и не VAG, но спасибо!
Вот это мегаинфа, все в 1 кучу с подробным описанием и фото, удобно, а то везде по чуть-чуть и чаще без фото.
Спасибо тебе, добрый человек:-)
Давно искал номер контакта, и нашёл с помощью твоей записи:-)
Вроде мелочь, но если искать то это капец!
СПС. В закладки!
В закладки. Спасибо.
Клад!
Очень полезная инфа!)
Привет! А негорючая изолента для проводов есть
Вот спасибо в закладки.
Репост и в закладочки !
+++
Вот это полезная запись, в закладки
В закладки.спасибо)))
в закладки плюсую+++
Очень полезно!
эти пины для европейских машин. например ваг или форд. у азиатов совсем другие пины
Так мы и считаемся Европа — нет?)
ну какбы европа да.
Круто, в закладки
у меня есть личный опыт по этим пинам. ну так вот — каталожные номера не соответствуют действительности. а самое главное продаются эти пины упаковкой по 25 штук. минимальный заказ 25 штук . 25 штук стоят в районе 500 рублей . Я ЭТО ВСЁ ПОКУПАЛ ЛИЧНО.
Репост и в ЗАКЛАДКИ!
Пост отправился в закладки)
Дима, спасибо! Отличный отчёт! Забрал ;)
А как вытянуть оз разьема пин, подручными средствами? Что то у меня не получается, в разъёме коротит, что-то((
Я уже привык работать отвертками для разбора телефонов. А так лучше брать приспособление AIST 19993155
А где искать, в радеодеталях будет? Спс!
www.220-volt.ru/catalog-166517/#up-sell-block товар нет в наличии((
Дима, в закладки!
Нужная запись, в закладки. Спасибо за труд
То бишь, пины в ЭБУ это микротаймер?
