В третьей части я обещал поставить выхлоп еще раньше.
Ну что же поставил 16/10. Да низа стали почти как на дизеле, но буквально на 2000 об/мин. мотор сдувался. Да приятно трогаться не нажимая газ и катиться при скорости 40 на 5-ой передаче. Но в остальном совсем не понравилось.
Но при этом осциллограммы давления показывали фазы 52/20-20/52.
Я начал сомневаться в точности осциллограмм.

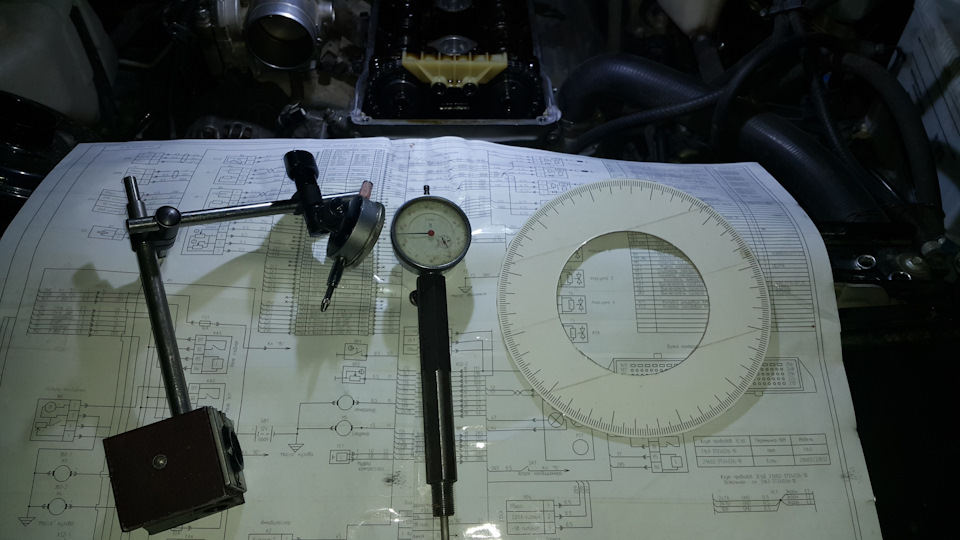

Вооружившись вот таким не хитрым оборудованием полез проверять фазы механическим способом.
Установил транспортир на шкив коленвала и определил ВМТ по индикатору.

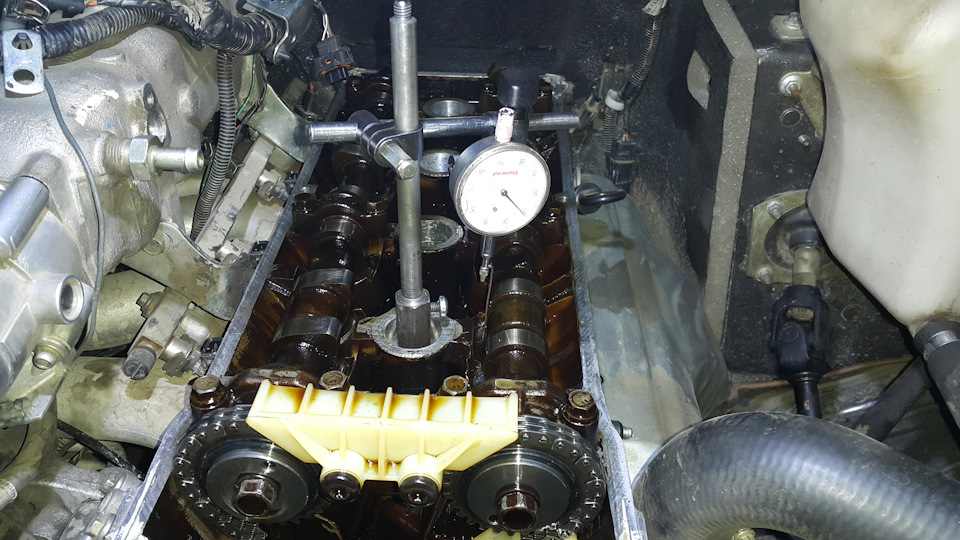

И вот таким образом начал снимать показания.
Отталкивался от точки максимального открытия клапана, то есть ориентировался по exhaust centerline и intake centerline.

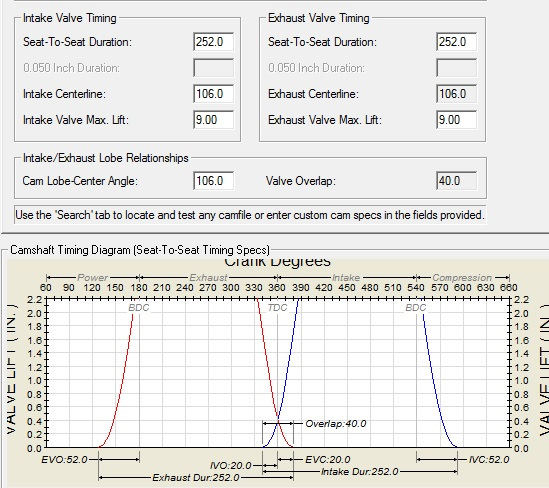

Поскольку предполагалось что фазы стоят 52/20-20/52, то должно было получиться:
То есть точки максимального открытия клапанов должны наступить:
exhaust centerline 360-106=254* (выхлоп)
intake centerline 360+106=466*(впуск)
Но в реальности все обстояло совсем не так.
exhaust centerline — наступил в точке 239* что соответствует 121*, а ожидалось 106, то есть раньше на 15*.
intake centerline — наступил в точке 477* что соответствует 117*, а ожидалось 106, то есть позже на 11*.
И это говорит нам о том что графики(осциллограммы) давления, как в цилиндре так и во впускном коллекторе врут.
И врут довольно сильно, с чем это связанно отдельный разговор.
На этом возня с осциллографом закончилась, метод установки фаз, по графикам давления, признан несостоятельным.
Ну что же, отрицательный результат, это то же результат.
С помощью тех же приспособлений, Опираясь на exhaust centerline и intake centerline, установил валы в фазы 52/20-20/52.
То есть:
exhaust centerline 106*
intake centerline 106*
В результате при проверке такой установки методом предложенным заводом, получаем…
20/19 по транспортиру :)))))
Да уж, от чего ушли, к тому и пришли, попали точно в заводские рекомендации.
