Со временем графитовый слой на дорожках потенциометра изнашивается, стирается, лапки уже не так хорошо соприкасаются с дорожками в следствии чего потенциометр начинает собирать не верные показания.
Цель вскрытия потенциометра — восстановить графитовый слой, которым покрыты дорожки. В этом посте речь пойдет как раз об этом, единственное — восстанавливать этот слой мы будем не жидким графитом (например Графит 33), а обычным, бытовым маслом, для смазки дверных петель и замков, швейных машинок и др. домашних механизмов.
Для работы нам потребуется:
1. Потенциометр Bosch 0 132 008 650 или аналогичный.
2. Полотно для ножовки (с небольшими зубами). Для примера рядом я приложил ключ который есть у каждого, можно понять какие зубья были на полотне которым я пользовался. Пробовал полотно с меньшими зубьями — как то не пошло.
3. Poxipol (холодная сварка). Берите обязательно в синей коробочке, так как серый — хреновый.
4. Бытовое масло для смазки дверных петель и замков, швейных машинок и др. домашних механизмов. Другое масло не используйте, обязательно раздобудьте бытовое.
5. Медицинский шприц.
6. Отвертка минусовая.
7. Пылесос.
8. Кабель для диагностики + FIAT ECU Scan.
Порядок действий:
1. Берем в руки потенциометр и полотно для ножовки. Прикладываем полотно к потенциометру так как показано на фото ниже. По этой линии на такой высоте от верхушки нужно сделать надпилы с четырех сторон, затем эти надпилы будем пропиливать до конца.
2. Надпилы проделали с каждой из четырех сторон. Теперь нам нужно полностью пропилить один угол, чтобы появилось представление о том, как глубоко нужно пропилить каждую сторону чтобы не задеть плату. Пропиливаем угол который обозначен на фото ниже. Пропиливаем так — чтобы было видно внутреннюю полость.
3. Теперь у нас есть представление о толщине стенок. Мы пропиливаем каждую стенку. Ориентируйтесь на толщину, которую мы определили пропилив угол, так как на уровне нашего распила внутри находится плата и вам будет казаться что вы всё еще не пропилили стенку, хотя на самом деле вы уже пилите плату.
4. Все четыре стенки пропилили, теперь нужно вскрыть потенциометр. На фото ниже можно посмотреть что находится внутри. Так как он вскрыт на фото — делать не нужно.
5. Смотрим на фото ниже. Поддеваем отмеченный на нём край отверткой, и немного приоткрываем потенциометр, не сильно, примерно так как на фото ниже, чтобы было видно дорожки и можно было просунуть иголку от шприца.Делайте всё осторожно, потом нужно будет закрыть его так, чтобы плата встала в исходное положение и соприкосалась с лапами точно так же, как и до вскрытия.
6. Берем пылесос и аккуратно пытаемся убрать крошки от корпуса, которые попали внутрь после вскрытия. Дорожки не трогаем, чистить их ватой или чем то еще не нужно.
7. Переворачиваем потенциометр. Набираем в шприц немного масла. Теперь нам нужно капнуть по одной капли масла на каждую дорожку, и аккуратно, иголкой шприца, не касаясь дорожек — размазать масло по всей длине. Масло не проводит ток — по этому не бойтесь если оно растечется по плате, удалять излишки не стоит.
8. Теперь нам нужно закрыть отпиленную крышку. Возвращаем её в изначальное положение и готовим poxipol. Лопаточкой тщательно промазываем распил поксиполом по всей длине, даём постоять 10 минут.
9. Переворачиваем потенциометр, видим отмеченное на фото отверстие. Вставляем туда отвертку и двигаем вперед и назад, это разотрет масло по дорожкам. Лучше это сделать перед тем, как заклеивать поксиполом шов.
10. Ставим потенциометр на место. Подключаем кабель для диагностики и заходим в программу FIAT ECU Scan. Включаем зажигание и подключаемся к двигателю. Смотрим что ни каких ошибок не появилось. Далее идем в раздел "Настройки" и выбираем пункт сброс само адаптирующихся параметров и регулятора холостого хода. Начинаем процедуру, делаем по инструкции:
— начать адаптацию;
— выключить зажигание на 30 сек;
— включить зажигание на 30 сек;
— завести и проехать 20 км.
Восстановленный таким способом потенциометр решает проблему плавающих оборотов. Потенциометр должен отходить около года, после чего потребуется повторное вскрытие и повторение процедуры.
На момент написания этого поста прошло 3 месяца, как я восстановил свой потенциометр — полёт нормальный.
Если помог вам — напишите свой комментарий о том что вам помогло.
Некоторые фото для оформления поста использовал не мои.
Так же читаем вот эту инструкцию:
ИНСТРУКЦИЯ
Comments 70

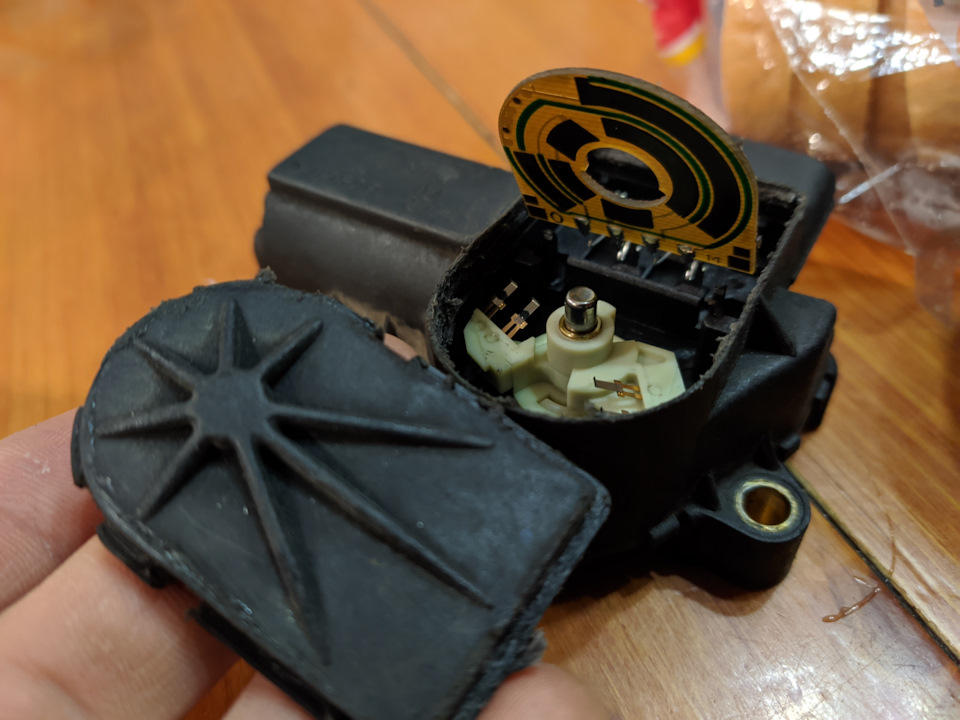

Добрый ! Хочу поделиться опытом, крышку не обязательно спиливать, достаточно удалить заводской герметик и снять крышку, под ней плата, там по контуру так же нанесен герметик который фиксирует эту плату в нескольких точках, убрав его очень легко отгибаем плату и смазываем дорожки, после плату на место, несколько точек термоклея по контуру, крышку на любой герметик не сильно текучий амбро или Виктор рейнц . всё работает отлично после данной процедуры и обслуживать раз в год можно без особого напряга .
