Для проверки РР понадобится:
— Источник питание с плавной регулировкой выходного напряжения

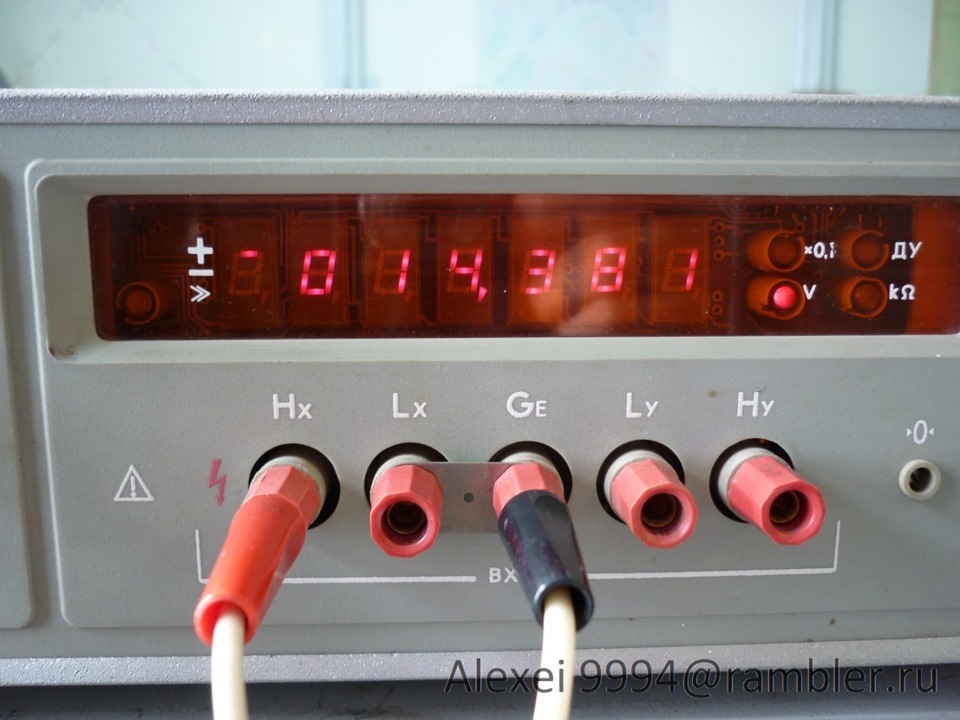

— Вольтметр (подойдет любой цифровой тестер) либо стрелочный прибор с классом точности 0,5.
— Лампа 12В, 20Вт в качестве нагрузки РР (из указателя поворотов).
1. На клемму Х15 подается — «плюс» источника питания, на клемму Х31 — «минус»
2. К клеммам Х67 и Х31 подключается лампа 12В.
3. Вольтметр подключается параллельно источнику питания для точного контроля напряжения.
4. Включаем источник и плавно увеличиваем напряжение (лампа должна гореть), как только напряжение на клеммах Х15 и Х31 станет 14.4В лампа должна резко погаснуть. При дальнейшем увеличении напряжения она не должна загораться. При снижении напряжения меньше 14.4В лампа должна снова вспыхнуть. Идеальное напряжение срабатывания 14.4В. Если напряжение срабатывания ниже 14.4В, значит АКБ постоянно недозаряжается. Если выше, то перезаряжается что НЕДОПУСТИМО.
• Напряжение срабатывания у каждого РР разное от 13,6-14,4В.
