242. Электрика. Установка датчика рыскания. На шаг ближе к ESP.

Всем привет.
Немного продвинулся к появлению такой замечательной штуке как ESP и антибукс в моем автомобиле)

Немного теории
Электронная программа стабилизации курсовой устойчивости (ESP)
Система поддержания устойчивости на курсе — это функция, дополняющая регулятор тягового усилия, также известная как электронная программа поддержания устойчивости на курсе (ESP). Принимая во внимание, что регулятор тягового усилия контролирует пробуксовку колес при торможении и ускорении (продольная динамика), активное управление рысканием стабилизирует автомобиль относительно его вертикальной оси (на курсе). Функция контроля тягового усилия ESP не ограничена скоростью 40 км/ч и работает автоматически при всех условиях движения.
Датчики измеряют положение рулевого колеса, давление в главном тормозном цилиндре, скорость рыскания и поперечное ускорение автомобиля (боковое ускорение). Это обеспечивает возможность сопоставления намерений водителя с мгновенным поведением автомобиля, причем в случае утраты устойчивости программа поддержания устойчивости на курсе может инициировать соответствующие корректирующие действия.
Программа поддержания устойчивости на курсе распознает критические условия движения, такие как паническая реакция в опасных ситуациях, и стабилизирует автомобиль, индивидуально притормаживая каждое колесо и вмешиваясь в управления двигателем без потребности в задействовании тормозов или педали акселератора.
Для контроля пробуксовки колес ESP считывает данные крутящего момента двигателя, поступающие по высокоскоростной шине CAN, и запрашивает изменения. Если эти данные повреждены или недоступны, ESP не будет работать и постоянно будет гореть контрольная лампа.
Система ESP имеет выключатель со встроенной контрольной лампой.
Гидравлическая система помощи при торможении (НВА)
Гидравлическая система помощи при торможении (НBA) была добавлена к программе стабилизации курсовой устойчивости, чтобы повысить эффективность тормозной системы в ситуации экстренного торможения с уменьшенным усилием на педали в критических ситуациях. При активации системы НВА немедленно вступает в работу антиблокировочная система тормозов (ABS), чтобы оптимизировать тормозной путь.
Функция активного подавления опрокидывания (ARM)
В ходе сложного маневрирования, нацеленного на избежание аварийной ситуации, при нахождении автомобиля в критическом состоянии функция ARM системы ESP будет использовать высокое давление в тормозной системе передних колес, чтобы стабилизировать автомобиль и сократить риск опрокидывания. Функция ARM остается активной даже, если водитель отключил ESP.
Функция регулировки пробуксовки, вызываемой двигателем (MSR)
При переключении на более низкую передачу или при отпускании педали акселератора при движении по скользкой поверхности эффект торможения двигателем может привести к блокировке колес. Функция MSR системы ESP корректирует такое поведение, повышая крутящий момент двигателя до безопасного значения. Водитель может заметить работу этой функции по незначительному увеличению или по медленному линейному снижению частоты оборотов двигателя при замедлени

Система помощи при трогании в гору (Hill Start Assist) не дает откатится автомобилю назад при начале движения в гору или на подъем. Если в автомобиле который стоит на подъеме отпустить педаль тормоза, «Невидимый помощник в лице HLA» в течение нескольких секунд, достаточных для того что бы тронутся сохраняет тормозное давление, повышая контроль при начале движения в гору. Просто и очень эффективно!

Электрическая схема

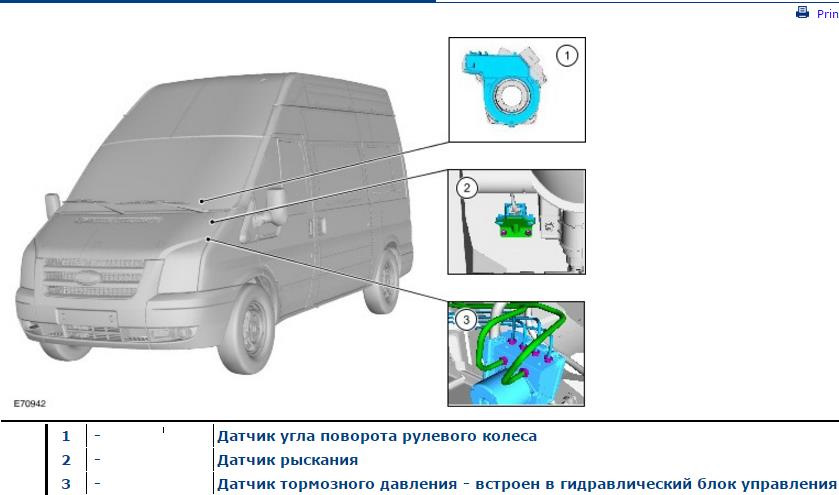

Работа системы зависит от 3х компонентов, датчика рыскания, датчика угла поворота рулевого колеса и блока абс.

Сегодня я установил элемент номер 2 (смотри картинку)

Выглядит вот так

Found on photo: 26500S, 8C113C190AA

Расположен он слева от рулевой колонкой, чуть выше педали сцепления
Вот видна площадка под датчик.

А вот датчик уже установлен

Паше Арбузову огромное спасибо :)
Продолжение следует…
