Давно уже хотел поменять блок предохранителей, так как в старом блоке предохранители уже еле держались бывало даже вываливались при кривой дороге, отец давно обешал отдать "евро-блок" который покупал себе на таврию но так и не поставил, но никак не мог найти его, ну я то умею искать=) Попалась мне запись Аrtempetroff как он менял блок по его опыту сообразил что к чему, спасибо ему за подробное описание!)
НУ начнем имея блок, докупил:
клем на перемычки — 12шт
термоусадку — 1 метр
провод 3,5кв. — 1 метр

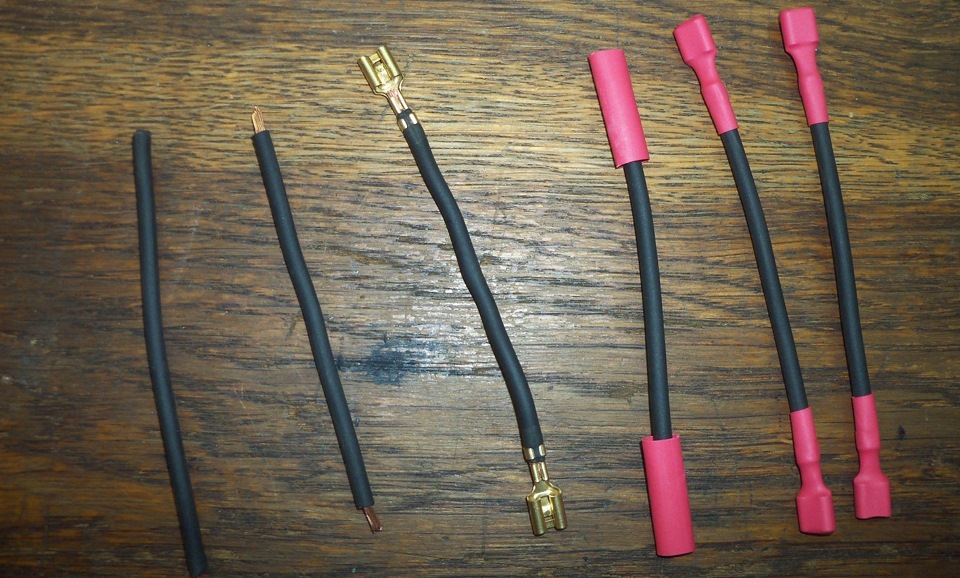

Перемычки нам нужны для соединения предохранителей, в старом блоке они соединены внутри, по схеме смотрим где нужны перемычки, нам необходимо их сделать 6 штук.
очень удобно обжимать клемы специальным инструментом, но при его отсуцтвии можно справится и пласкогубцами. обязательно делаем кемрики на клемах, так как в новом блоке контакты осень близко расположены.
по схеме расставляем перемычки
я слегка длинноватые сделал перемычки ну ничего они мешать не будут.
далее переходим к машине, откручиваем старый блок предохранителей
и чтобы не запутатся сразу переставляем провода со старого в новый блок поочередно, 1й в 1й и т.д. ну или берем схему и подключаем по цветам. и какие клемы были без кемриков а они будут делаем а них кемрики!
остается только прикрутить, на место, но для этого нужно отогнуть немного ушки на которых шпилька крепления блока.
нужно теперь провода те которые на заднем фоне висят аккуратно уложить, ну и купить предохранители приближенные к стандартным номиналам)
Еще порадовала машина, после 2х недельно простоя на морозе и с стартером который уже еле крутит она буквально секунд за 20-30 завелась при -20) Думаю следующая запись будет о новом стартере!)
