Приветствую вас, дамы и товарищи.

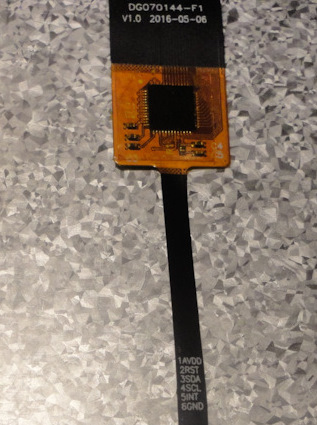

В принципе все из названия ясно — в поиске емкостного тачскрина с 6-pin дорожкой и следующей разблюдовкой
1 — AVDD аналоговое напряжение питания, может обозначаться как VAA, VS(A), VDDA, VMAiN;
2 — RST сигнал сброса в интерфейсе i2C;
3 — SDA серийная линия данных для протокола i2C;
4 — SCL серийная часовая линия для протокола i2C;
5 — INT сигнал прерывания от нажатия;
6 — GND "земля"
Может кто-нибудь, что-нибудь дельное подсказать по этому делу?
Везде полно с чипом GT911, но никто не знает, подойдет ли как аналог.
Прошу помощи.
P.S.
Похоже придется покупать удлинитель для шлейфа и переделывать с помощью него распиновку
Comments 7
доброго дня. я для проверки подключал тачскрин на 911 вместо 615. работает. но у меня разные по размеру . просто валяется с дисплеем тачскрин 100 на 175 а сломанный был размером 130 на 220 . отклик есть. я так понял что это аналог . могу фотку скинуть что и вместо какого подключал. по точности нажатия не сравнивал. так как разные размеры.
GT911 идет вроде как универсальный, размер есть 164х99, проблема в распиновке, как я понял
aksmob.ru/
вот думаю может еще повнимательнее шлейф рассмотреть…
abald
доброго дня. я для проверки подключал тачскрин на 911 вместо 615. работает. но у меня разные по размеру . просто валяется с дисплеем тачскрин 100 на 175 а сломанный был размером 130 на 220 . отклик есть. я так понял что это аналог . могу фотку скинуть что и вместо какого подключал. по точности нажатия не сравнивал. так как разные размеры.
а давайте. Распиновка совпадала?
по распиновке совпала.
Везёт вам, так-то распиновка чаще стандартная, но у меня решили видно привязать клиента.

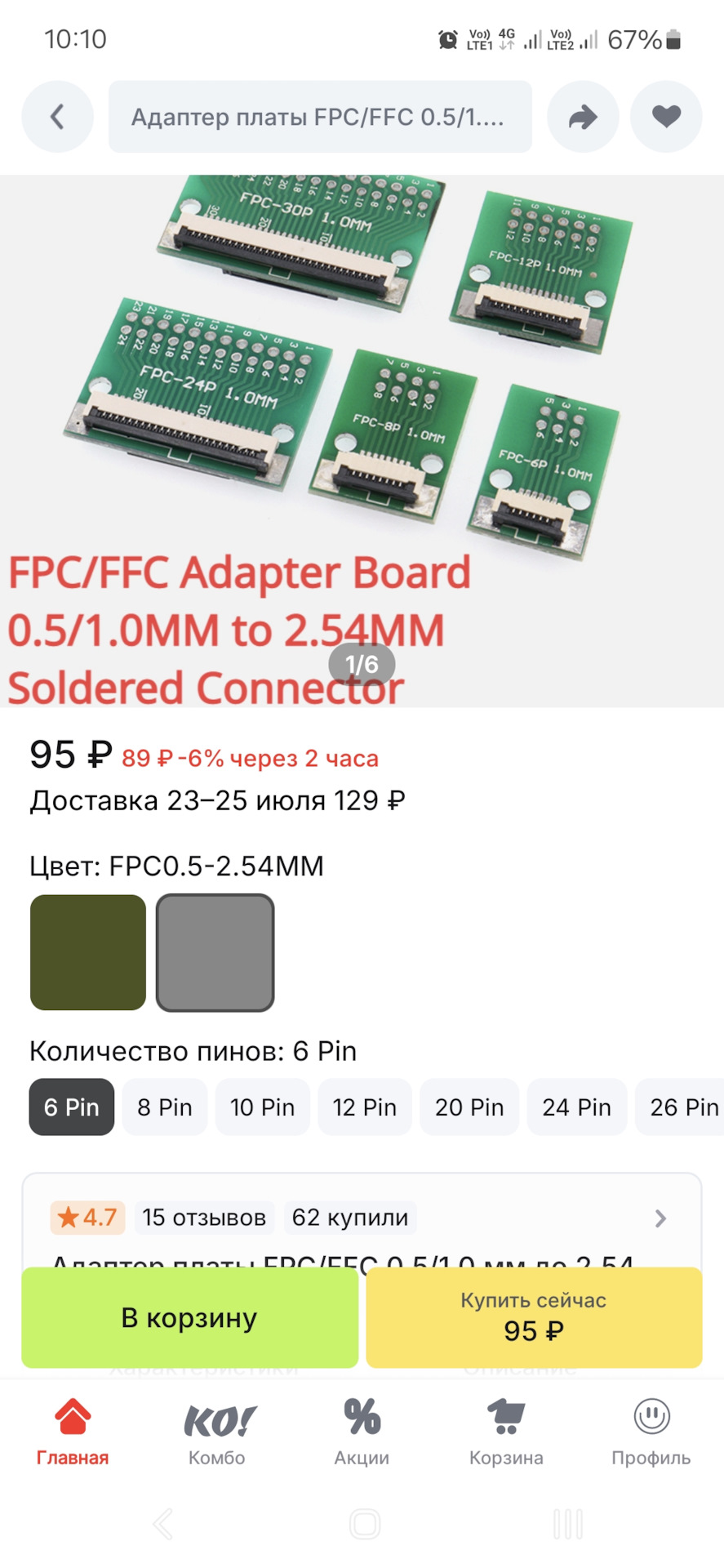

1) Купить парочку плат, сделать из них переходник для смены пинов.
2) Купить(найти) любой ffc A с шагом 0.5мм и сделать из него 6pin для переходника.
Ну а дальше уже gt911
Спасибо.
Наверно придется так и делать.

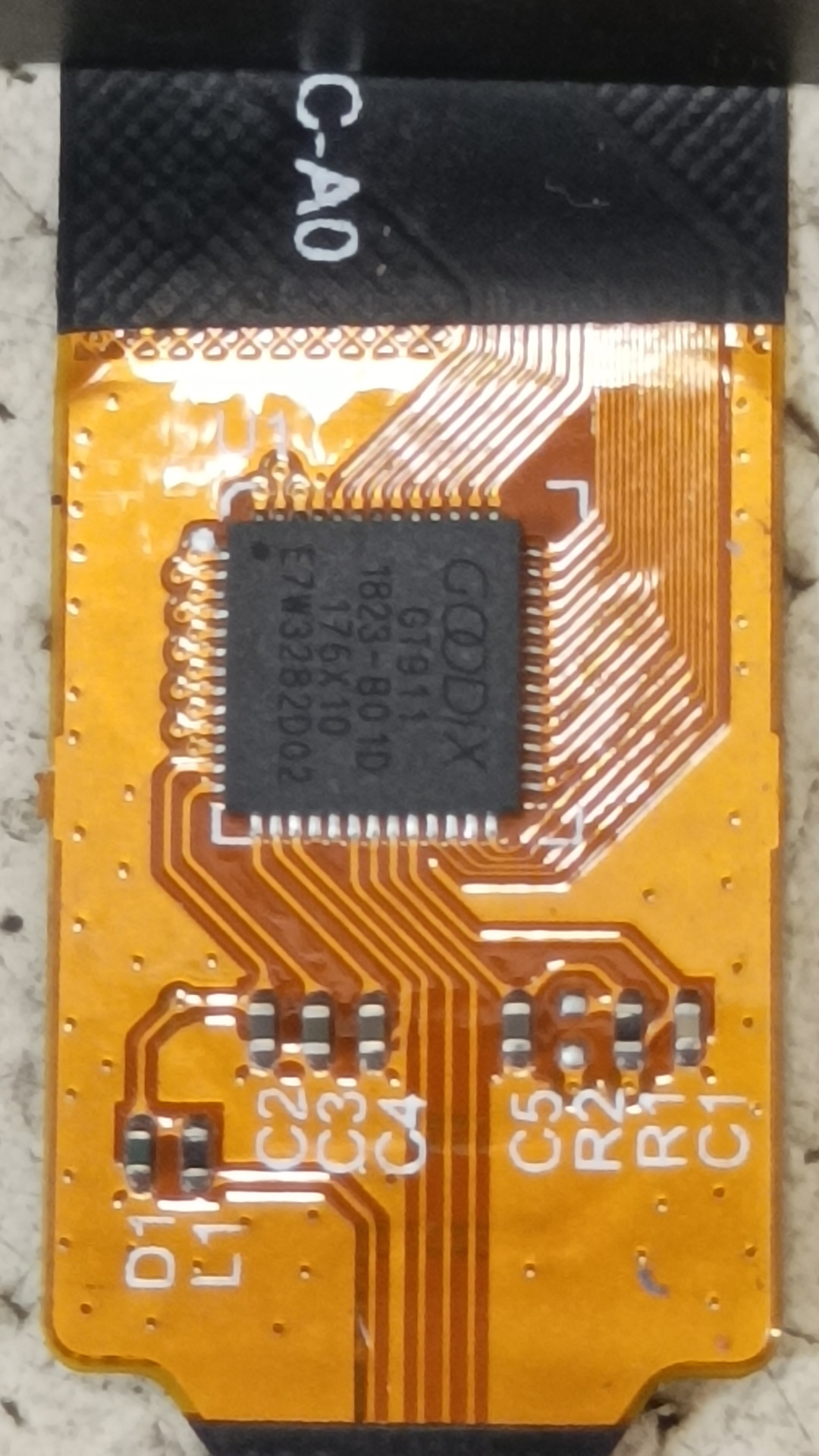

Вот на такой дорожки резануть и проводками перепаять думаю.
