Добрый всем вечер.Машина с кондеем 2012 года.Нарисовалась проблема с управлением заслонок направления обдува.Работают в положении "ноги", " лоб-ноги".Проверил разъём на панели печки все ок.Разрбрал под торпедой панель и боковушку и полез под педали.

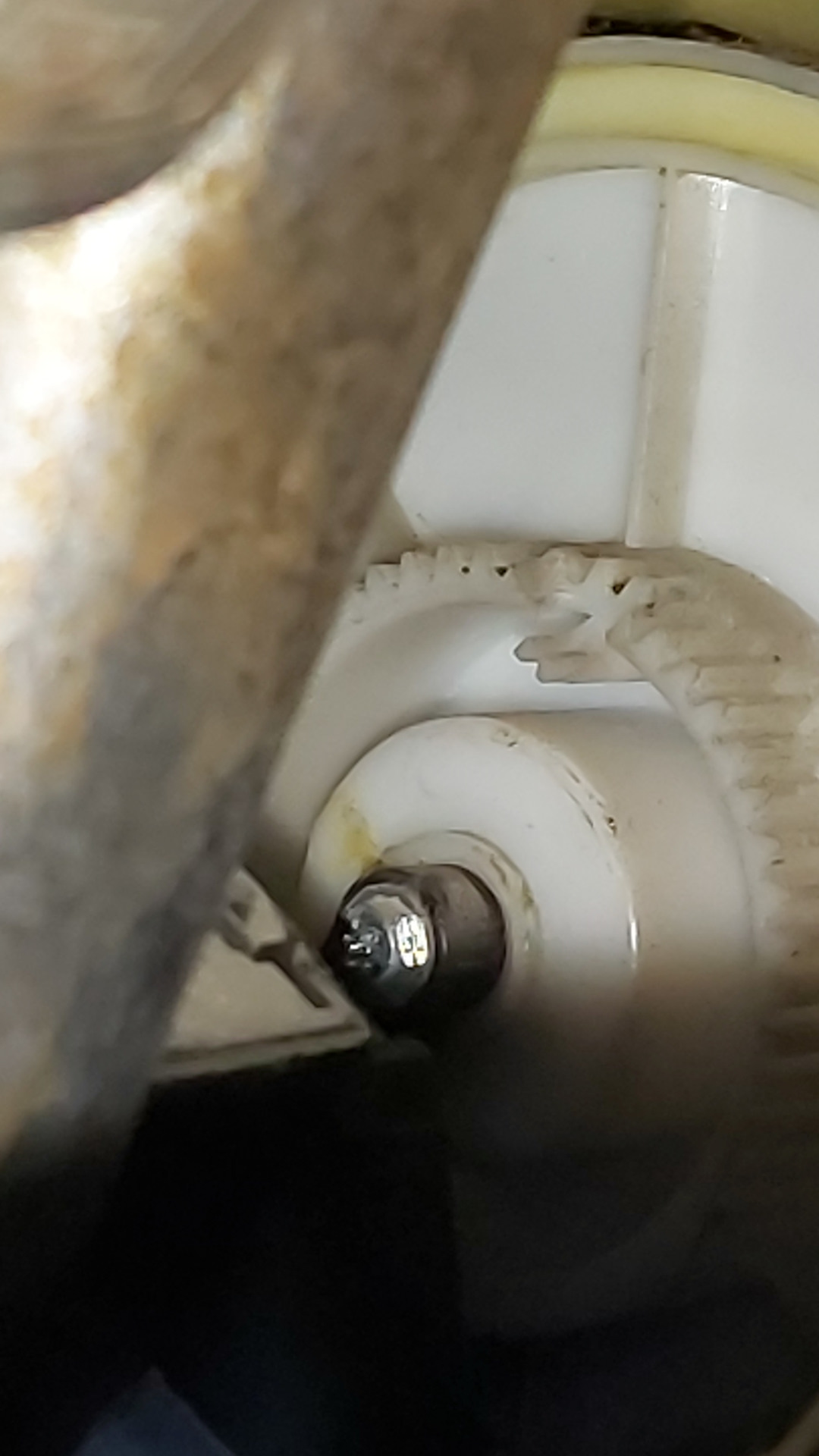

Большая белая шестерня с канавками направляющими для того заслонок крутится только на 1/6 круга.Пробавал помагать пальцем при повороте ручки- не помогает.Обнаружил дефект на зубцах шестерни.Думаю заслонки заклинило как- то
И движок повернулся.А он шаговой и наверное положение ручки управления и положение шестерёнки шагового двигателя не совпадают.
Не снимая торпеды, сделать там что то нереально.Места нет совсем.
Так что жду тепла.Буду искать шестерню на разборках или чинить эту эпоксидкой.
Может кто сталкивался.Перерыл все в интернете.Только по Астре Н есть, но там другая система.
Comments 5
Чудеса, все робит штатно
Добавляю.Уже тепло на улице, Заслонка ещё работает в штатном режиме.Летом по жаре буду смотреть.
Удивительно. но с приходом морозов заслонки направления обдува заработали в штатном режиме. В чем засада не понял.Буду наблюдать дальше.
А хотел весной снимать торпеду.
Добрался до этой.шестерни.Пришлось снять сидение с рамой, чтоб пролезть.Снял сервопривод, он рабочий.Снял шестерню и она оказалась непричём, тоже целая, эта выемка на ней заводская, на шестерни сервопривода есть ответная часть.
Похоже в воздуховод что- то упало и заклинило.В положение "на себя" и "на себя- ноги" клиника.Остальные положения работают.
Надо снимать печку и располовинить.

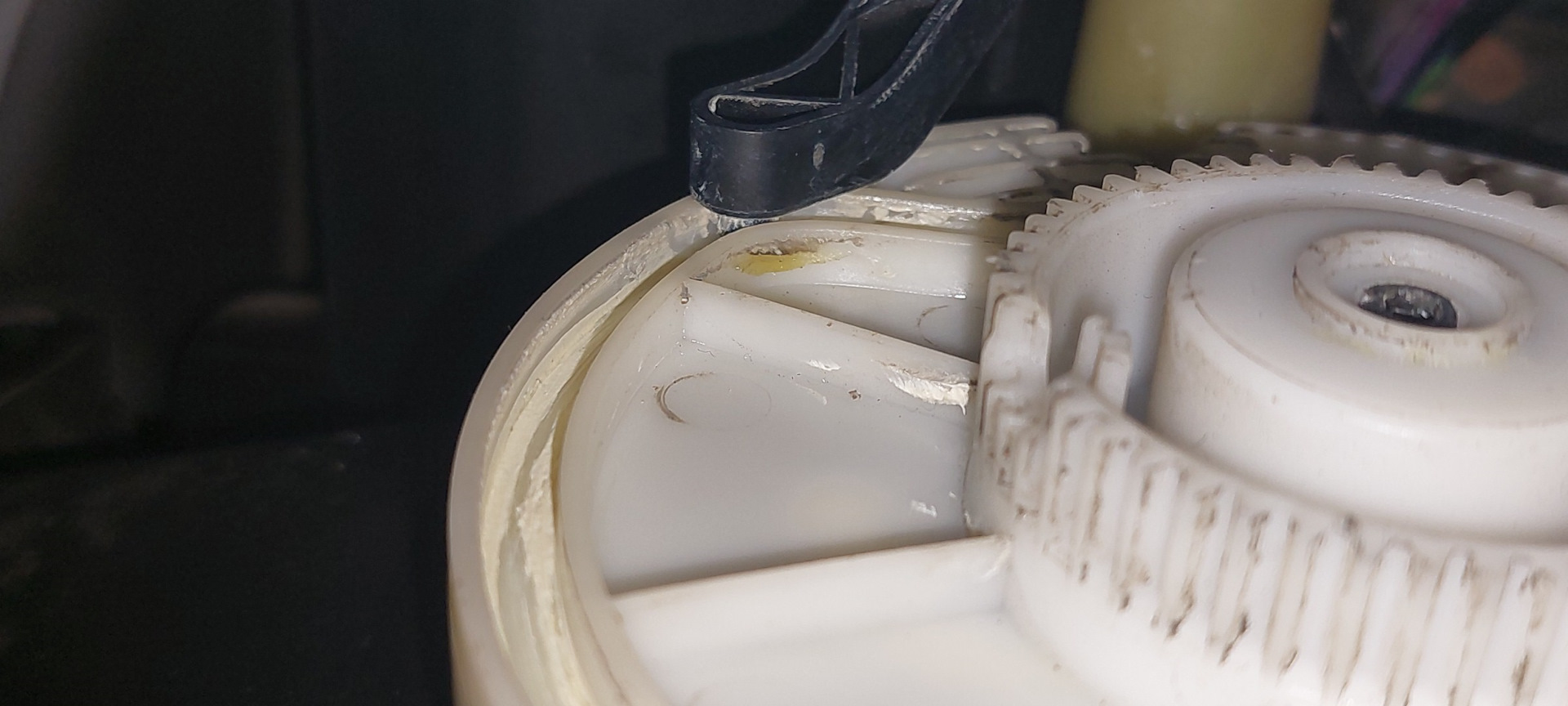

Чёрный рычаг не двигается.По образующей по кругу идет, а на повороте упирается.
Может кто разбирал?Двигается чёрный рычаг или нет?Буду признателен.
Вот нашёл в каталогах номер этого узла-1822643 Наименование: Заслонка, контроллер, в сборе, распределение воздуха без сервопривода.
Но на рисунках по этому номеру даёт шестерню очень похожую от Астра Н, Тут на драйве про неё есть информация.Астроводы успешно до неё добираются, сказываются и фото выкладывают.
Почему на Зафире она выглядит по другому?
Лабиринты шестерни у Астры смотрят наружу, судя по фоткам, а у Зафы они обращены к печке и их.снаружы не видно.
Неужели для Зафиры они другой узел изобрели? Не должны были.
