Всем привет, не так давно, а именно перед новым годом задумался я об установке ЕСП, инфы не много, а именно одна статья на элантру hd в 7-ми частях и скудненькая статейка от одного сидовода без каких либо подробностей. Ну чтож будем исправлять данный пробел, и уже к новому году на установку собрались: я, Redman404, ASTRCeed и чуть позднее подключился AlexStreltsov общались выясняли тонкости и нюансы по запчастям каждый из нас исходил из своего салона (светлый или черный) и по комплектациям т.к. панельки имеют 4 вида (от самой бедной до самой богатой)
Необходима схема:



Ну и по запчастям нам понадобится:
Кронштейн блока ESP — 589602H500

Датчик рысканья — 956901H000 (или любой схожий, они идут под 3 артикулами)
Блок ESP — 589201H600 или 650
Кнопка ESP off — 933301H000ED (это светлый салон на черный 2 вида кнопок выбор на свой вкус)
Если у вас нет кнопки обогрева лобового или такая функция вообще отсутствует то нужно ещё:
933801H000ED (тоже светлый салон)
И плюсом нужен черный пластиковый фиксатор для кнопки ESP off и обогрева лобового

Разъем датчика рысканья AMP MQS (Micro quadlok series) 1-967640-1
Разъем кнопки ESP off — AMP 936268 (сам корпус) и пины для него AMP 368085-1

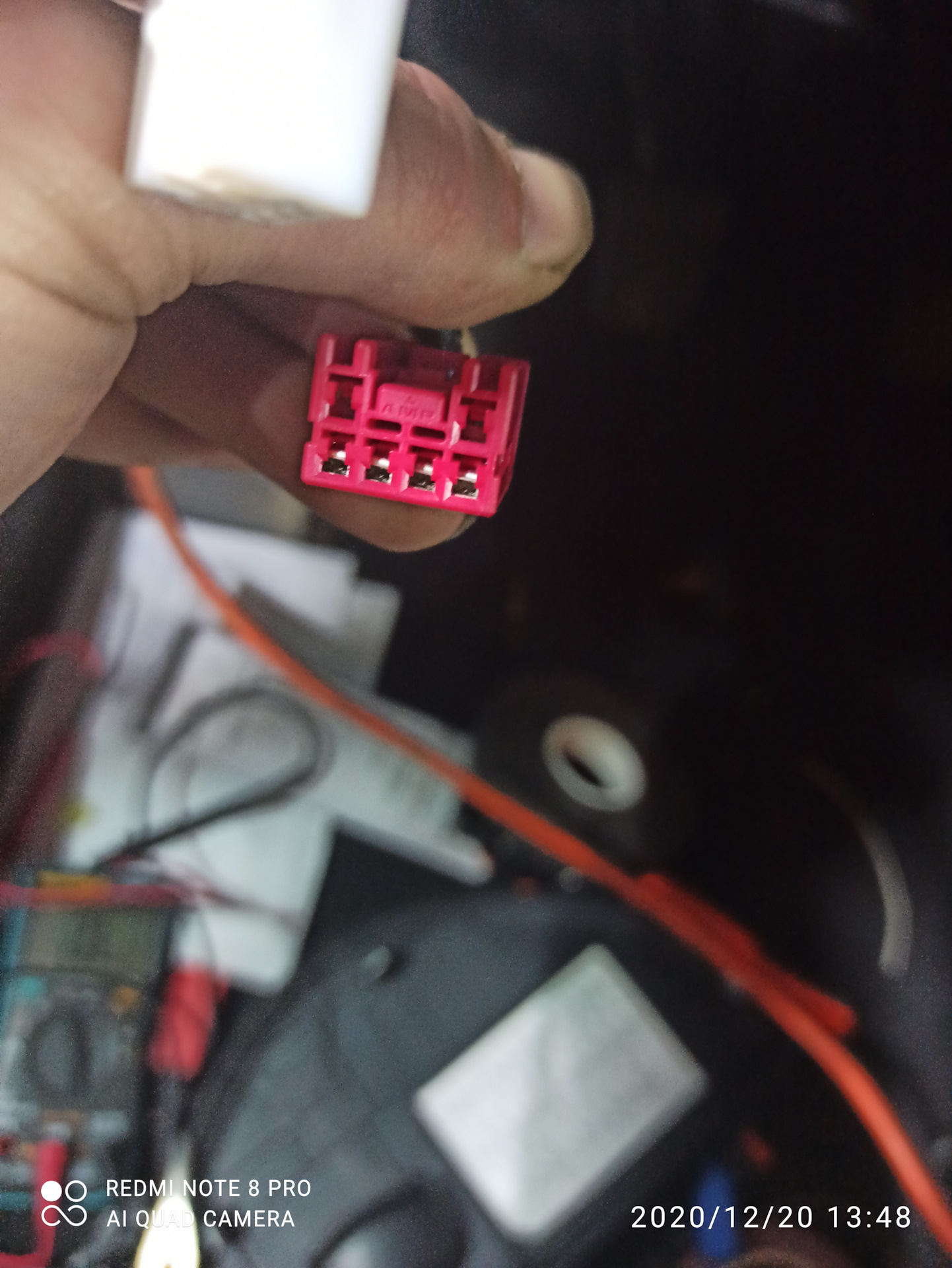

На фото оригинальный разъем с машины mcAnd😁😁 пока я ставил ему круиз успел и себе нафоткать нужного



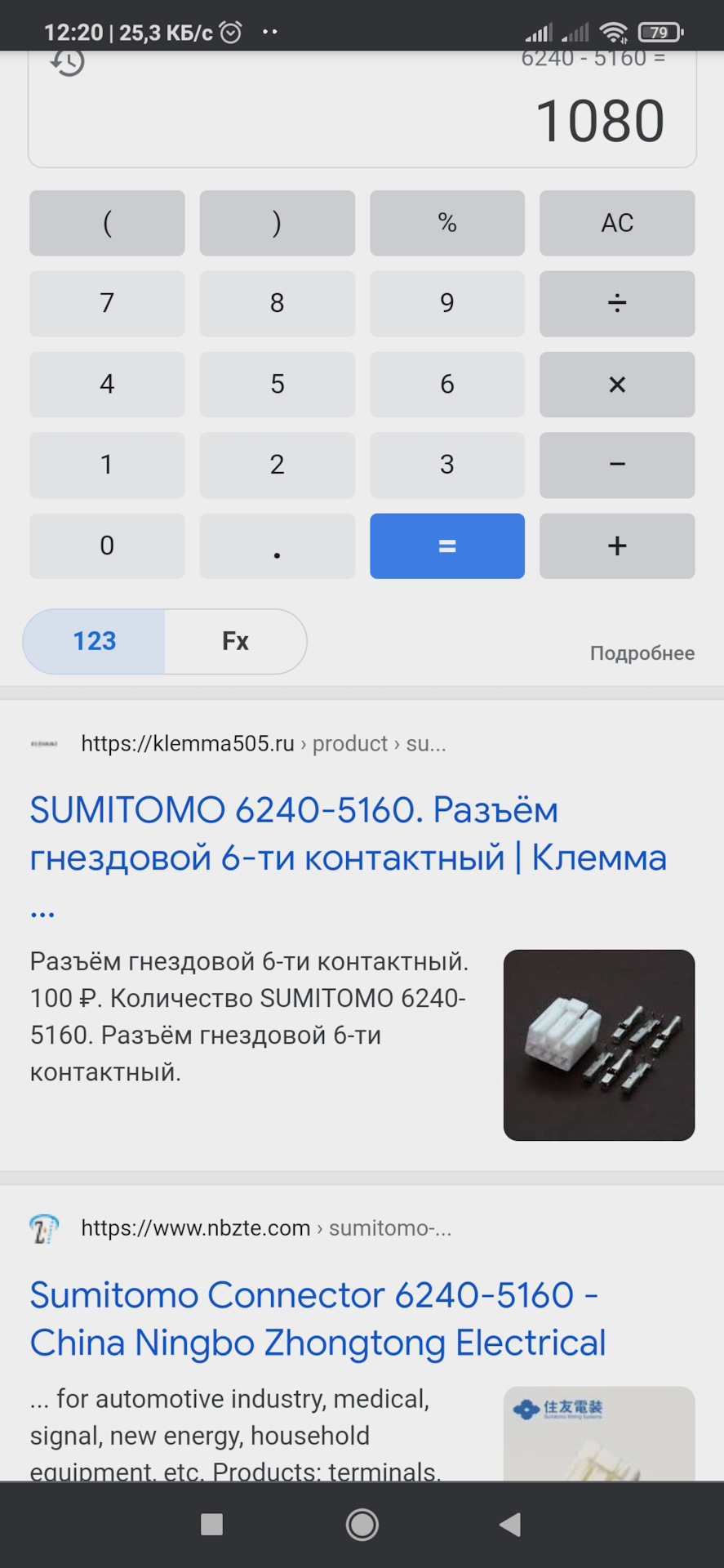

Красный не смог отыскать будет белым

И самая главная сложность в установке это РАЗЪЕМ блока ESP и вот тут я немного офигел пока искал его, 5 дней искал себе, затем ещё 3 дня искал для Astrceed, ну и ещё немного времени ушло подыскать разъем для AlexStreltsov
Информация для справки
артикул оригинального разъема Bosch: Y 928 F00 117-E
Оригинальный чертеж
Оригинальная инструкция к разъёму
И так же по приходу разъем был разобран

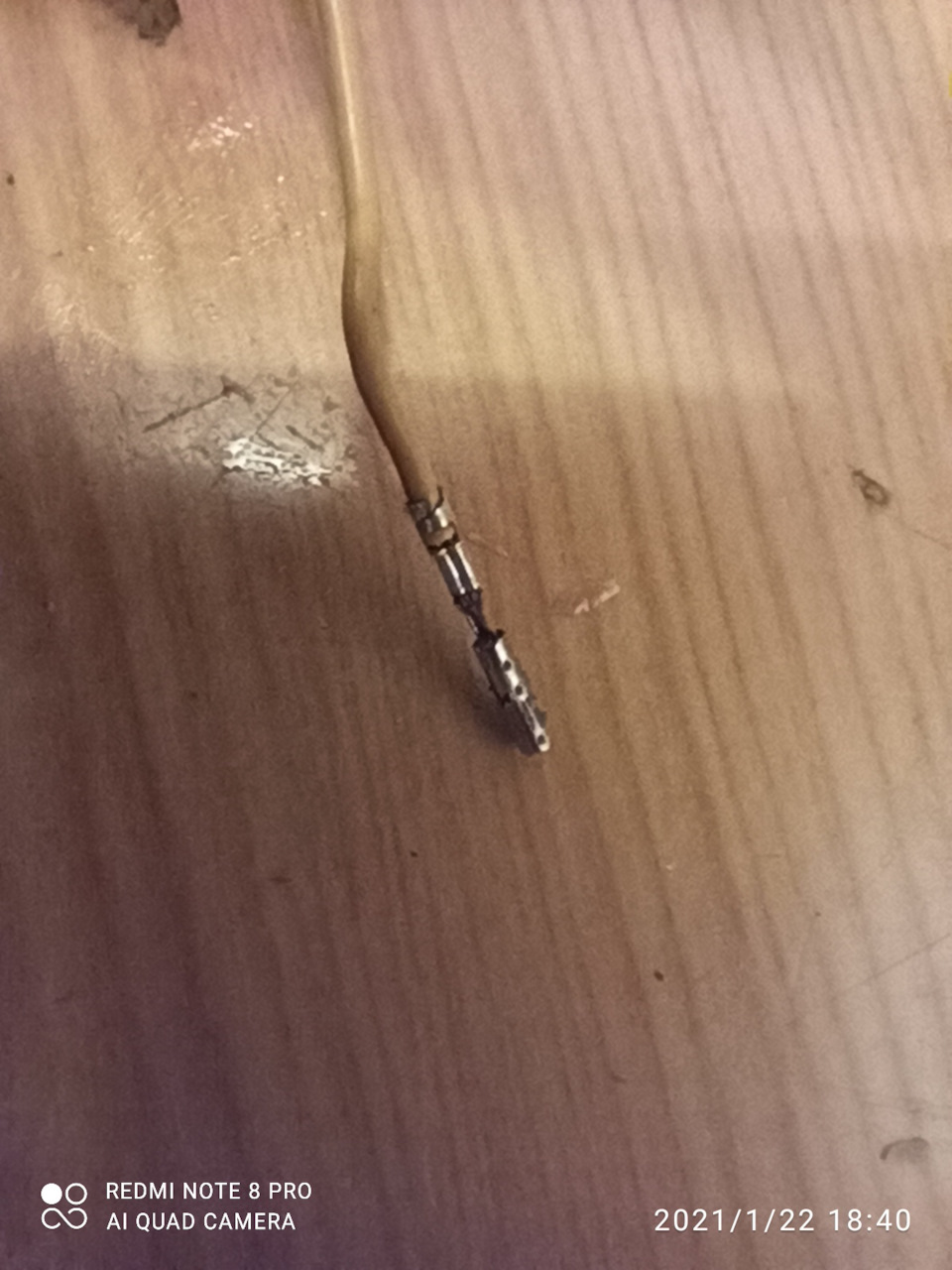

И найдены ОРИГИНАЛЬНЫЕ пины для него:
1 928 498 014 или 1 928 498 016

Сравнение разъема ABS и ESP


При разборке разъема обнаружился вот такой синий гель которым были залиты все контакты

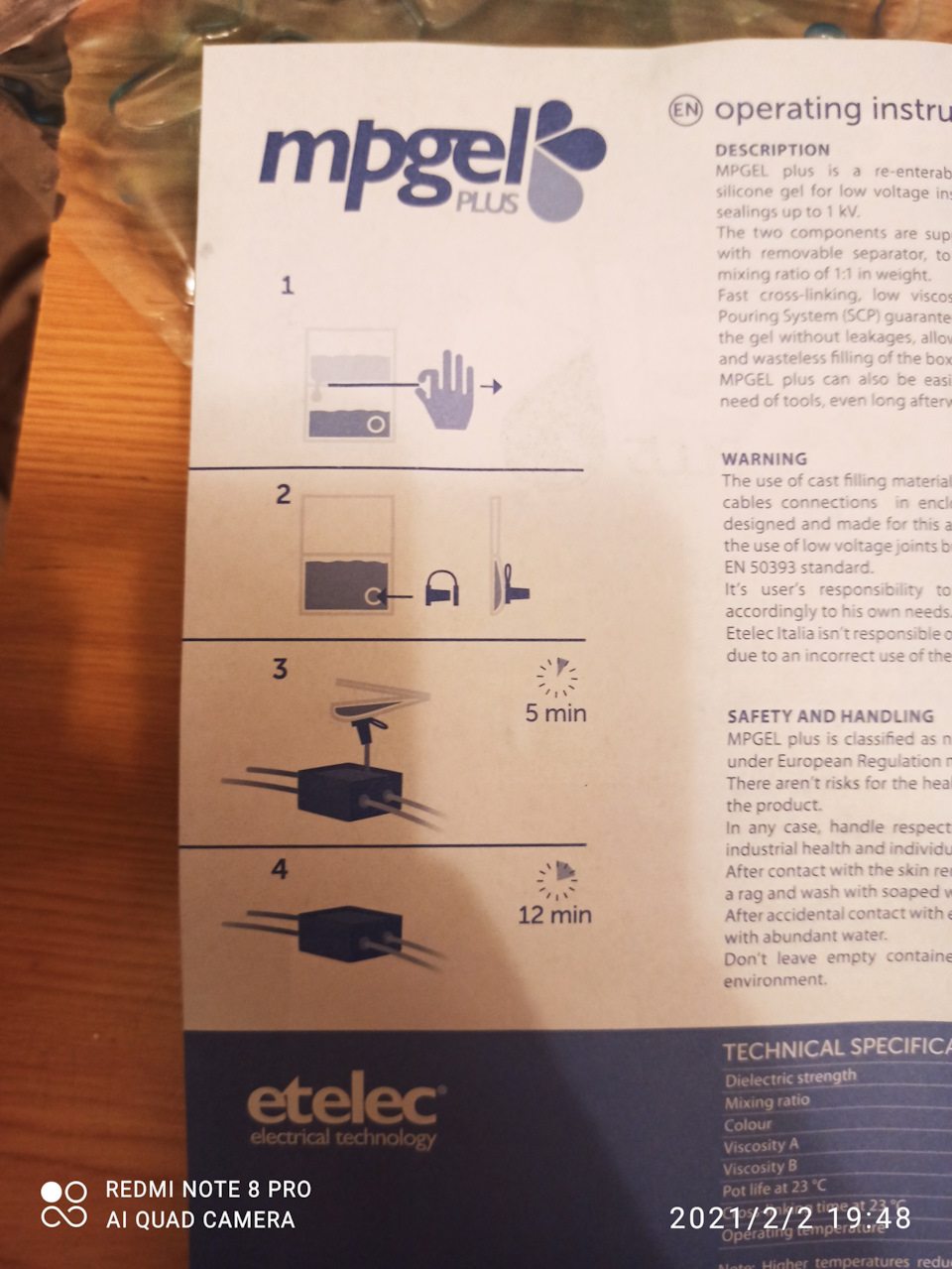

При детальном изучении всех данных по разъёму определили что это силиконовый гель который не застывает и начали поиск что более менее подходит и чтобы быстро застывал а не ждать сутки. Под это описание был найден следующий двухкомпонентный силиконовый компауд от компании ETELEC Italia — MPgel продается в фасовках 170мл, 300мл, 1л, 5л, 10л. Ну нам нужно совсем чуть чуть и самая малая упаковка 170мл. С артикулом M6441 был найден в Москве с скидкой за 800р дороговато, но поговорив с ASTRCeed

решили взять его пополам. Так же посмотрели силиконовый компауд Винсент 68 но по всем данным слишком долго стынет и он не удаляемый.


Ну и специально для облегчения поисков вот список автомобилей выявленных мой у которых установлены подобные нашему блоку ESP от Bosch:
Acura MDX
Acura RDX
Citroen C4
Citroen C8
Citroen Jumpy
FIAT Scudo 2
Ford Transit
Honda Civic 5D
Honda CR-V
Honda Ridgeline
Hyundai Elantra
Hyundai i30
Hyundai Getz
Hyundai Grandeur
Hyundai Santa Fe
Hyundai Sonata
Infinity EX/QX50
Infinity FX/QX70
Infinity G(v36)
Infinity M(Y50)
Iveco Daily
Kia Carnival
Land Rover Discovery 3
Land Rover Range Rover Sport
Mazda CX-7
Mercedes-Benz A140
Mercedes-Benz B (w245)
Mercedes-Benz Sprinter (906)
Mitsubishi Colt
Peugeot 807
Peugeot Expert 2
Porsche 911 (997)
Renault Clio 3
Renault Scenic 2
SAAB 9-5
Smart fortwo (w451)
Subaru Forester (S12)
Subaru Legasy/outback
Toyota Camry v40
VW Crafter
Все авто примерно тех же годов выпуска что и ceed
Ну и придется заменить трубки от ГТЦ до блока: выходов несколько:
1) меняем гтц на тот что от есп (самый дорогой если новый)
2) изготовление переходной втулки вкручиваемой в блок ESP с наружной резьбой М12*1 и внутренней М10*1
3) трубка 6мм наружним диаметром от компании WP (Польша) метражом или от Auto-Gur артикул med6 или покупка трубок от газели и срезание вальцовки установка других штуцеров и обратная вальцовка.
Выбор за вами!
Ну и проехав по городу узнавал где сделают вальцовку 😢 в общем психанул и заказал набор для вальцовки Force-656m за 2900 в магазинах 3500 стоит.
Не пинайте это мои психи и бзики — я художник и я так вижу 😁😁
По трубкам решил не изобретать велосипед и взял трубку 6мм, от блока есп остались 4 штуцера М10 и 2 штуцера М12 после пары набросков на листе бумаги имеем: штуцер М10 внутренний диаметр 5,3мм и толщина стенки 1,5мм если его рассверлить сверлом 6,2мм то толщина стенки получается 1мм и трубка 6мм спокойно будет входить в него.
В итоге имеем вот такой вид


Из того что ещё не сделано: нужно сделать кронштейн для датчика рысканья (это по месту) и изготовить сами трубки (жду набор)
Ну и далее ждём теплой погоды, запасаемся новой тормозухой, за год 2-й раз сменю её 😁😁
И нужно будет разобраться с приборкой что куда припаять это тоже денег будет стоить мне.
Всем удачи на дорогах и ваших задумках.
P.S. цену пока не указываю пока не просчитывал все траты.
