На AliExspress мною был приобретен ELM327 V1.5 WifFi OBD2 сканер.
Приобретен был тут.
Цена 8,65$
Работает это устройство с программами для смартфона OBD Car Doctor Free, Torque, Torque (Lite).
С помощью этих программ определил протокол Renault Duster (2G) — ISO 15765-4 (CAN 11/500). стандарт OBD2 — EOBD (Europe).
Далее, используя опыт Valeo73 (который сделал много содержательных записей про порядок проведения работ), Kyivfan (который поделился софтом и подсказывал, что делать) и Дмитрия Латунова (который снял отличное видео-инструкцию).
Решил провести "магический" ритуал 2G-дастероводов — активацию на приборной панели отображения показаний времени и температуры воздуха за бортом. Это следующее "обязательное действо" после поклейки уплотнителя под капот.

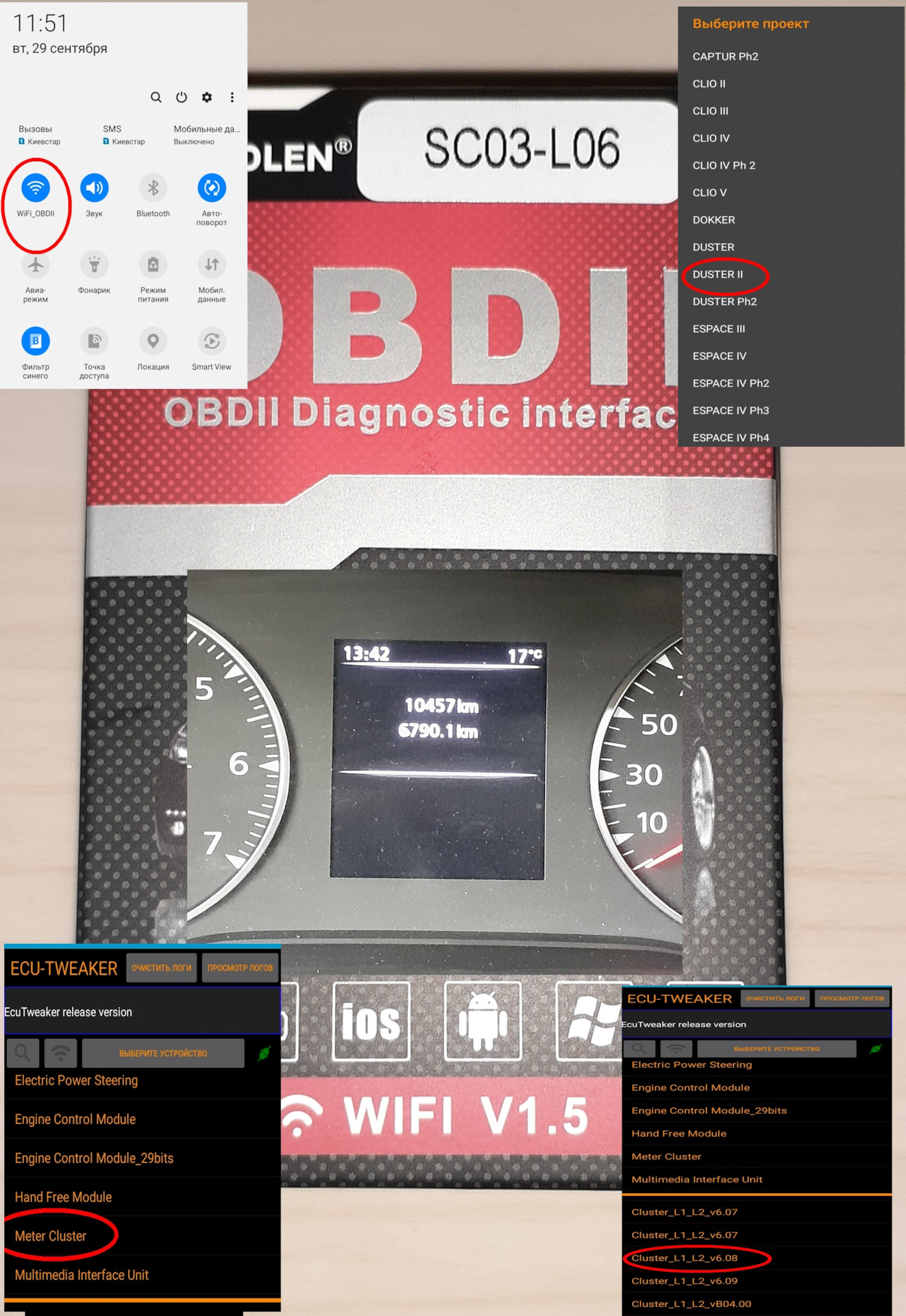

Для этого мне понадобились:
автомобиль Renault Duster (2G);
ELM327 V1.5 WiFi OBD2 сканер;
смартфон на Android;
программа EcuTweaker последней версии v1.85 (в ссылке 1.81, но при этом загрузится 1.85), не требующая активации;
база данных ecu.zip, записанная в корневой каталог смартфона.
Сразу оговорюсь, для того чтобы была возможность переключить EcuTweaker для работы через WiFi, необходимо чтобы на смартфоне с Android 9.0+ была включена функция определения местоположения (локация). Если этого не сделать, то программа будет вылетать и ее надо переустановливать, чтобы в нее можно было зайти.
Далее привожу алгоритм действий по установки времени и температуры на прибурную панель
авто (если все нормально, то занимает не более 15 минут).
1. Заводим машину.
2. Вставляем ELM327 V1.5 WiFi OBD2 сканер в OBD2 разъем авто.
3. На смартфоне включаем WiFi, который должен соединиться с OBDII сетью.
4. Загружаем в смартфоне EcuTweaker. программа должна на русском языке написать в левом верхнем углу "БАЗЫ НАЙДЕНЫ"
5. Переходим с Bluetooth соединения на WiFi.
6. Если в наличии сканер Bluetooth, то просто разрешите EcuTweker включить Bluetooth и он сам соединится.
7. Нажимаем на лупу, выпадет комбобокс "ВЫБЫРАЕМ ПРОЕКТ" и выбираем Duster II (не Duster PhII, а Duster II)
Примечание.
Combo box (комбобокс) — элемент графического интерфейса пользователя. Сочетание выпадающего списка и однострочного текстового поля, которое позволяет пользователю ввести значение вручную или выбрать из списка.
8. Далее пролистываем меню и выбираем блок с которым будем работать "Meter Cluster" (в нем находятся опции управления отображением времени и температуры)
9. Выбираем кластер "Cluster_L1_L2_v6.08".

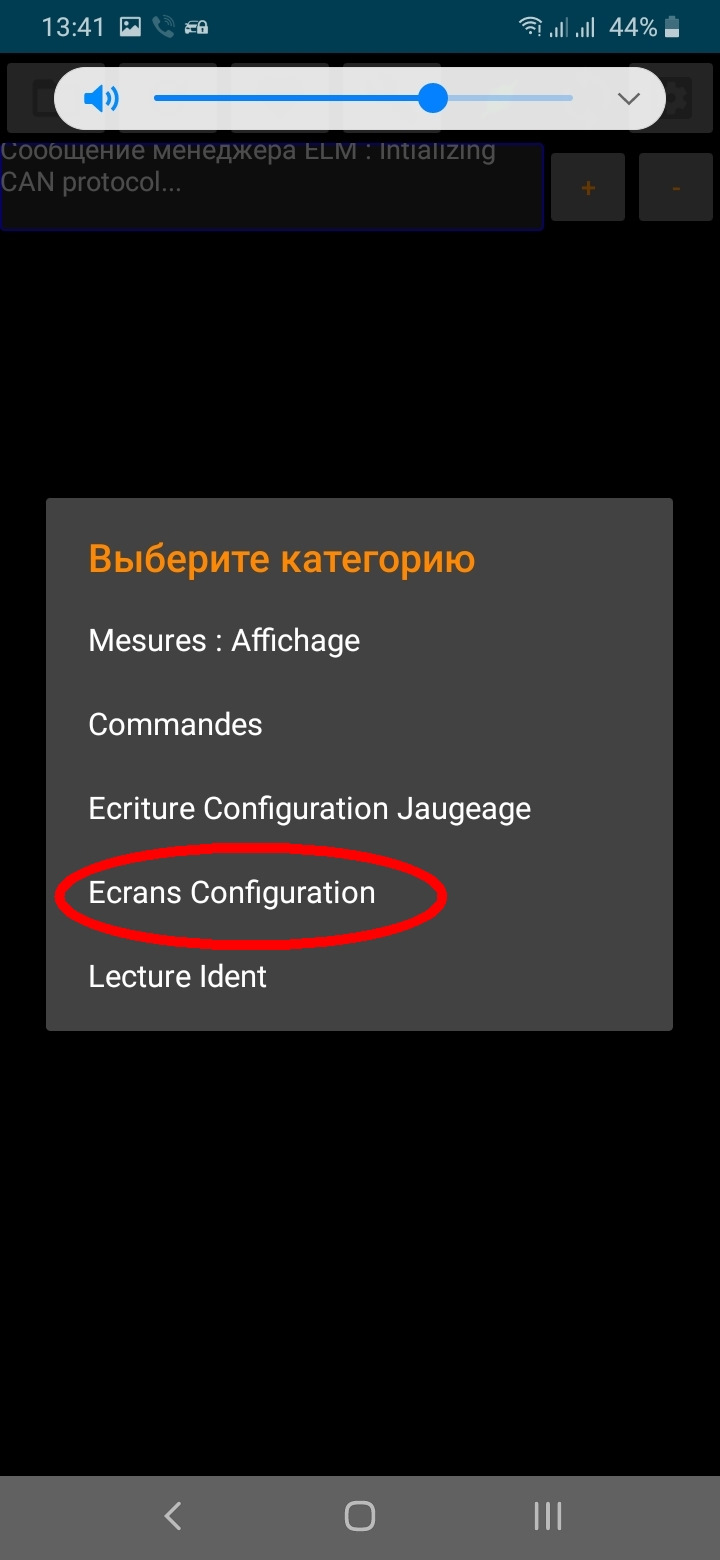

10. Выбираем категорию "Ecrans Configuration".
11а. Для установки часов на приборную панель.
Выбираем экран "Conf_2 Prestations IHM"
12а. Находим строчку "Clock CF"
13а. Двигая экран влево находим в этой строчке столбик с галочкой, при нажатии на которую выпадает комбобокс.
14а. В выпавшем комбобоксе выбираем строчку "Clock displayed and set/RTC ON. "
15а. Нажимаем кнопку CLOCK

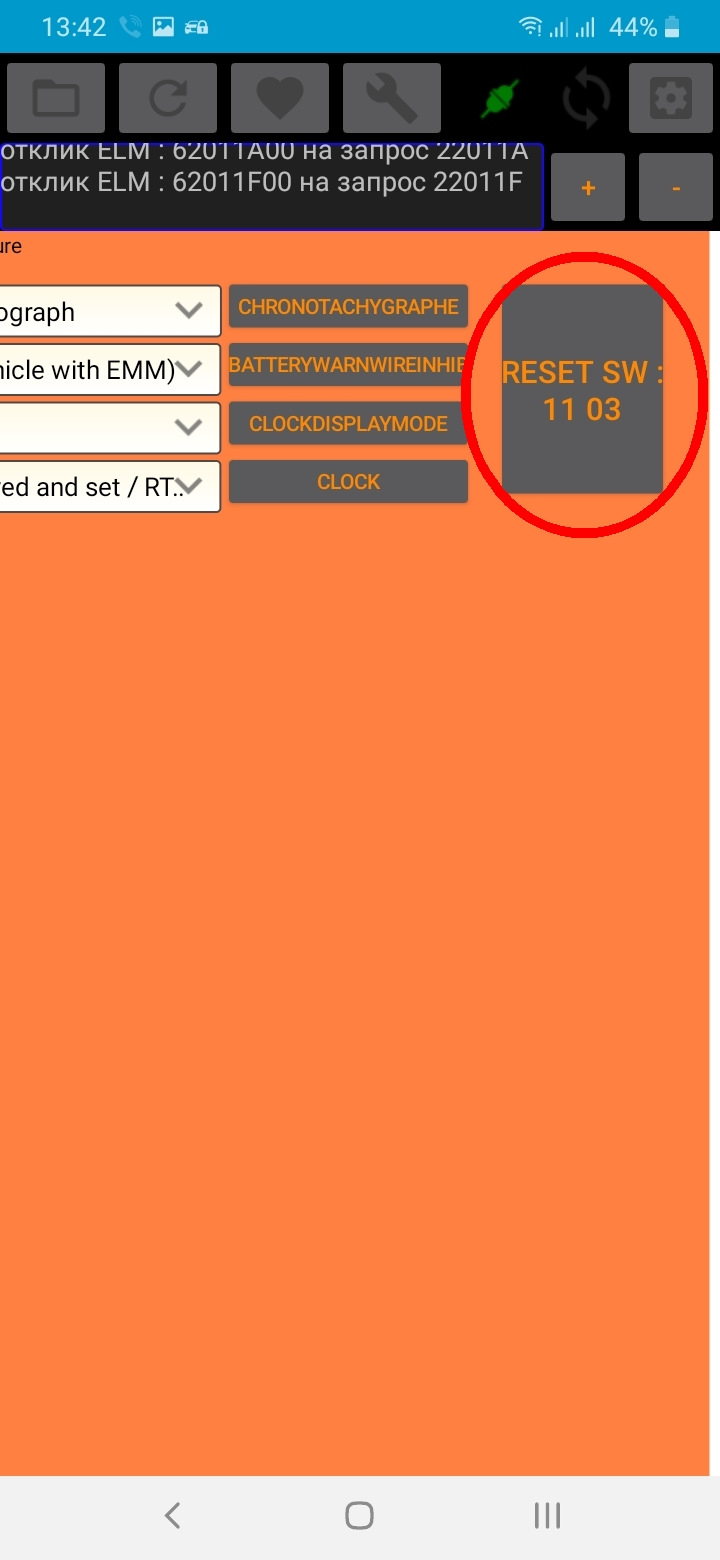

16а. Нажимаем кнопку "RESET SW: 11 03".
17а. После этого происходит перезагрузка приборной панели и в левом верхнем углу монитора БК появляются часы с временем 00:00.
Для возврата к закладке выбора экрана (п.10 алгоритма) используем кнопку назад смартфона. Если не хотите устанавливать температуру — просто закройте приложение EcuTweker.
11б. Для установки температуры забортного воздуха на приборную панель.
Выбираем экран "Conf Prestations VEH"
12б. Находим строчку "External Temperatura_CF"
13б. Двигая экран влево находим в этой строчке столбик с галочкой, при нажатии на которую выпадает комбобокс.
14б. В выпавшем комбобоксе выбираем строчку "External Temp. Measurement and Display"
15б. Нажимаем кнопку "Temperature Exterieure" (правее галочки из которой только что выпадал комбобокс, левее от кнопки RESET)
16б. Нажимаем кнопку "RESET SW: 11 03".
17б. После этого происходит перезагрузка приборной панели и в правом верхнем углу монитора БК появляется значение забортной температуры (а в левом уже есть часы если вы выполнили п 12а…17а). По умолчанию единицы измерения градусы С. Если надо поменять на градусы F, то это тоже возможно в строке TemperatureUnit_CF (но зачем?)
Все подобные манипуляции лучше производить на заведенном авто чтобы быть уверенным, что сеть не отключится в процессе изменений. Тогда — ОЙ. После нажатия кнопки перезагрузки панели, панель моргает и тухнет, а потом загорается обновленной.
Результатом я доволен. Было страшновато лезть в мозги, но опыт и помощь коллег придал уверенности. Возможно моя запись кому то поможет поверить в свои силы. Удача любит смелых!
Но помните, Вы все будете делать на свой страх и риск!
Всем удачи и хорошего настроения!
