Данными комплектами, обеспечил многих владельцев туарегов, а что бы до установить себе, все не хватало времени, либо комплектов. После очередной, глобальной закупки, решил все же и себе установить.
Процесс установки, требует снятие магнитолы и центрального тоннеля.
-снимаем ящик над магнитолой (изнутри ящик крепится на клипсу с 30 торксом, выкручиваем болт и извлекаем клипсу, затем съемником поддеваем с боку и извлекаем ящик)
-магнитола сверху крепится на двух болтах с 20 торксом (так же их откручиваем, затем сбоку в нижней части с помощью съемников сдергиваем магнитолу)
-снимаем накладку центрального тоннеля (кожух АКПП так же с помощью съемника отщелкиваем от хром накладки с указание передач и поднимаем его вверх. Открываем пепельницу и отщелкиваем центральную накладку на себя, отсоединив все разъемы на накладке, ее можно убрать уже в сторону. Пепельницу выдергиваем на себя и отсоединяем разъем. Накладка климата отщелкивается руками, держится она на "усах" после изымаем блок климата, держится он с боков на "язычках")
-снимаем центральный тоннель (извлекаем ящики на задней части тоннеля с помощью съемников поддев их сбоку, после чего откручиваем два болта с 20 торксом, которые находятся так же по бокам. Затем с небольшим усилием, извлекаем заднюю пластиковую окантовку тоннеля выдергиваю его на себя. Из подлокотника выкидываем все не нужное, вытаскиваем коврик, после отщелкиваем пластиковую накладку коврика, затем откручиваем 4 болта на 10. После того как извлекли центральный декор, откручиваем 6 болтов с 20 торксами, 4 из них находятся по бокам тоннеля, 2 находятся под блоком климата.
После всех этих действий, тоннель можно извлекать из авто. В обратном порядке собираем все на место.
-подсветку задних дефлекторов, цепляем к прикуривателю в пепельнице (цепляемся к крайним проводкам)

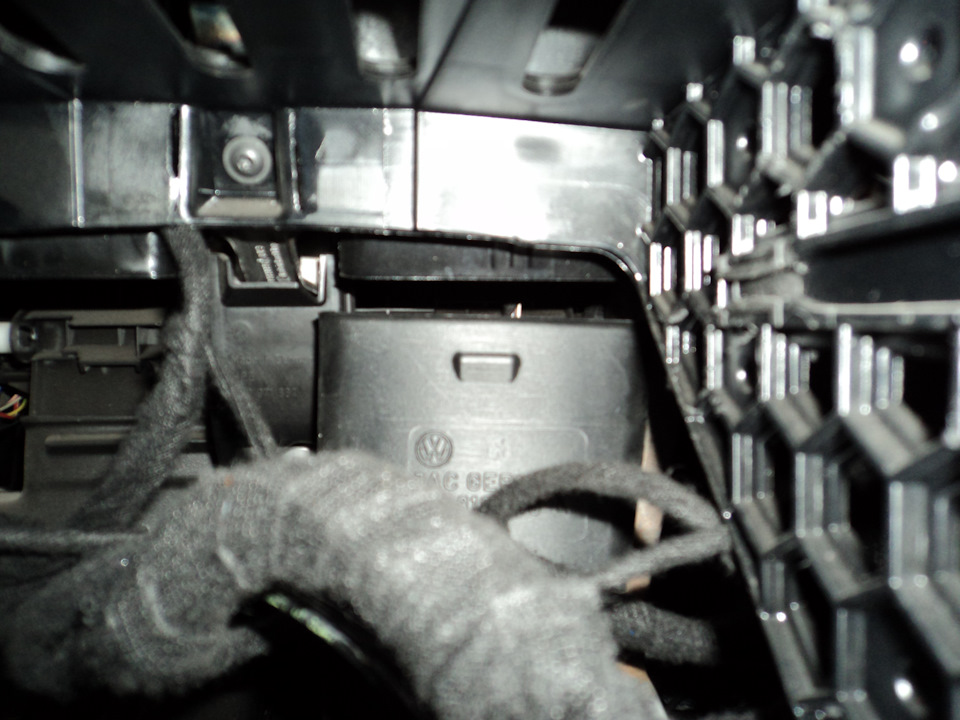

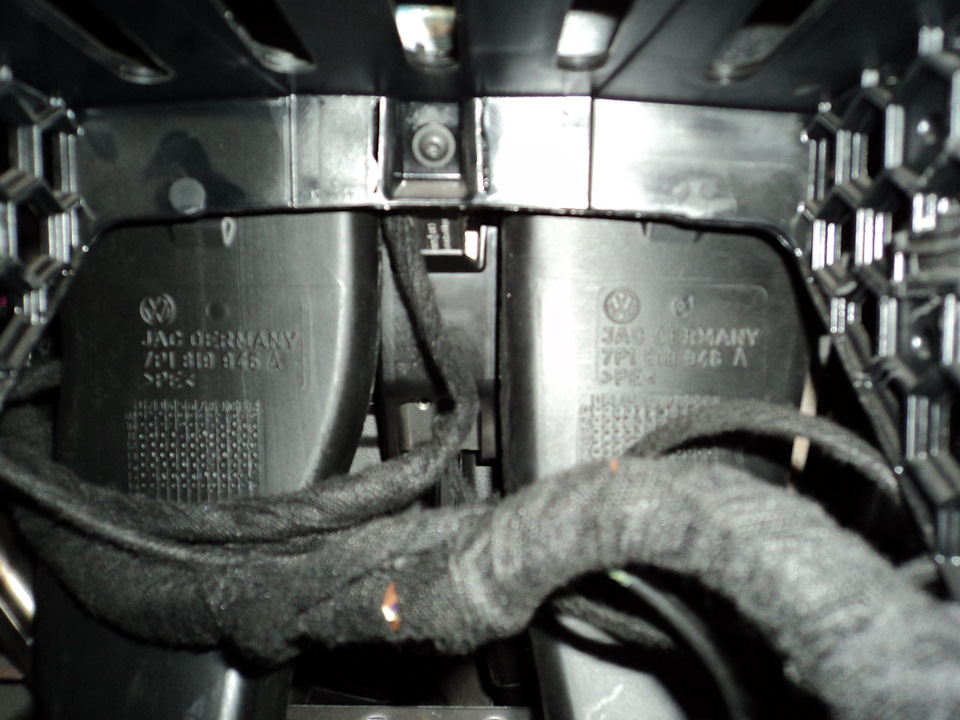

Все без колхоза, данное дооснащение предусмотрено заводом. За магнитолой находится основой короб подачи воздуха, ответвление к задним пассажирам закрыто заглушками их извлекаем и вставляем каналы воздуховодов 7P1819945A-левый 7P1819946A-правый к ним присоединяем каналы воздуховодов 7P0819801-левый 7P0819802-правый, затем устанавливаем центральный тоннель на место и закручиваем на 4 болта на 10, после установки тоннеля, под отсеком подлокотника вставляем воздушный канал 7P0819870, потом в заднюю часть тоннеля вставляем проставку 7P6819240 к которой и будут прилегать дефлекторы 7P6819203.
З.Ы сильно не пинать, если в рассказе, что то описал не так)))
Для любителей не читающих текст, номерки деталей.
1J0 973 119 Разъем электропроводки
7P1 819 945 A Воздушный канал
7P1 819 946 A Воздушный канал
7P0 819 801 Воздушный канал
7P0 819 802 Воздушный канал
7P0 819 870 Воздушный канал
7P6 819 240 Проставка
7P6 819 203 Дефлектор воздуха
