Блок предохранителей Toyota Avensis с 2003 года
Рассмотрены автомобили второго поколения (T250) 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
Где находится монтажный блок реле и предохранителей в салоне.

Расположение компонентов (под панелью приборов). 1 — усилитель кольцевой антенны иммобилайзера, 2 — блок управления ЭУР, 3 — электронный блок управления иммобилайзером, 4 — усилитель антенны, 5 — центральный монтажный блок, 6 — реле стеклоочистителей, 7 — приемник системы дистанционного управления центральным замком, 8 — электронный блок корректора фар, 9 — блок управления двигателем и АКПП (модели с АКПП) или блок управления двигателем (модели с МКПП), 10 — реле датчика состава топливовоздушной смеси, 11 — блок управления кондиционером, 12 — разъем для подключения навигационной системы (опция), 13 — электронный блок управления блокировкой селектора, 14 — блок управления SRS, 15 — электронный блок навигационной системы, 16 — монтажный блок №6, 17 — монтажный блок со стороны водителя, 18 — интегрированное реле, 19 — реле топливного насоса, 20 — реле задних противотуманных фонарей, 21 — реле обогревателя заднего стекла, 22 — блок реле со стороны водителя, 23 — реле-прерыватель указателей поворота.
Монтажный блок под панелью приборов со стороны водителя на рис. №1, цифра 17

Расшифровка
ECU-IG 7,5A
— антиблокировочная система тормозов;
— система зарядки;
— электроусилитель рулевого управления;
— подогреватель топлива;
— электропривод вентилятора радиатора и конденсатора (1AZ-FSE, 1AZ-FE);
— электропривод вентилятора радиатора (1ZZ-FE, 3ZZ-FE);
— система курсовой устойчивости
GAUGE2 7,5А
— антиблокировочная система тормозов;
— фонари заднего хода;
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— автоматический корректор фар (модели с ксеноновыми лампами);
— навигационная система (модификация);
— указатели поворота и аварийной сигнализации
OBD2 7,5А
— система управления двигателем
PANEL 7,5А
— фары (модели с системой освещения в дневное время);
— подсветка;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— система MULTIPLEX
RAD №1 7,5А
— комбинация приборов;
— противоугонная система;
— фары (модели с системой освещения в дневное время);
— освещение салона;
— электропривод люка;
— маршрутный компьютер (модели без навигационной системы (модификация));
— система MULTIPLEX;
— навигационная система (модификация);
— разъем для подключения дополнительного оборудования;
— электропривод стеклоподъемников;
— аудиосистема;
— электропривод зеркал
RR FOG 7,5А
— задние противотуманные фонари
GAUGE1 10А
— антиблокировочная система тормозов;
— кондиционер;
— электрохроматическое зеркало заднего вида;
— система зарядки;
— комбинация приборов;
— система поддержания скорости (1AZ-FSE);
— противоугонная система;
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем;
— электроусилитель рулевого управления;
— антиобледенитель щеток;
— автоматический корректор фар (модели с ксеноновыми лампами);
— очиститель фар;
— фары (модели с системой освещения в дневное время);
— подсветка;
— освещение салона;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— обогреватель зеркал;
— электропривод люка;
— маршрутный компьютер (модели без навигационной системы (модификация));
— система MULTIPLEX;
— навигационная система (модификация);
— электропривод стеклоподъемников;
— обогреватель заднего стекла;
— система предупреждения о непристегнутом ремне безопасности;
— блокировка переключения;
— система безопасности (SRS);
— система курсовой устойчивости
HTR 10А
— кондиционер;
— отопитель;
— обогреватель сидений
IGN 10А
— антиблокировочная система тормозов;
— комбинация приборов;
— система поддержания скорости (1AZ-FSE);
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем;
— иммобилайзер;
— электроусилитель рулевого управления;
— автоматический корректор фар (модели с ксеноновыми лампами);
— система зажигания;
— система предупреждения о непристегнутом ремне безопасности;
— система безопасности (SRS);
— система курсовой устойчивости
TAIL 10А
— комбинация приборов;
— система поддержания скорости (1AZ-FSE);
— система управления двигателем;
— противотуманные фары;
— автоматический корректор фар (кроме моделей с ксеноновыми лампами);
— подсветка;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— задние противотуманные фонари;
— габариты
CIG 15А
— прикуриватель
FR FOG 15А
— противотуманные фары
P/POINT 15А
— разъем для подключения дополнительного оборудования
STOP 15A
— антиблокировочная система тормозов;
— система поддержания скорости (1A2-FSE);
— блок управления АКЛП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем;
— блокировка переключения;
— стоп-сигналы;
— система курсовой устойчивости
RR WIP 20А
— очиститель и омыватель заднего стекла
S-HTR 20А
— обогреватель сидений
S/ROOF 20А
— электропривод люка
DOOR 25А
— центральный замок;
— противоугонная система;
— система полной блокировки;
— фары (модели с системой освещения в дневное время);
— освещение салона;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— электропривод люка;
— система MULTIPLEX;
— электропривод стеклоподъемников;
— система дистанционного управления центральным замком
WIP 25А
— очиститель и омыватель лобового стекла;
— очиститель фар
PWR SEAT З0А
— электропривод сидений
Монтажный блок блок №6 под панелью приборов на рис. №1, цифра 16

Назначение
DEF I/UP 7,5А
— кондиционер;
— отопитель;
— обогреватель заднего стекла
DOME 7,5А
— антиблокировочная система тормозов;
— кондиционер;
— система зарядки;
— комбинация приборов;
— система поддержания скорости (1AZ-FSE);
— противоугонная система;
— система полной блокировки;
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем;
— электроусилитель рулевого управления;
— автоматический корректор фар (модели с ксеноновыми лампами);
— фары (модели с системой освещения в дневное время);
— подсветка;
— освещение салона;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— электропривод люка;
— маршрутный компьютер (модели без навигационной системы (модификация));
— система MULTIPLEX;
— навигационная система (модификация);
— система предупреждения о не- пристегнутом ремне безопасности;
— система безопасности SRS;
— система курсовой устойчивости
ECU-B 1 7,5А
— иммобилайзер
ECU-B 2 7,5А
— кондиционер;
— центральный замок;
— противоугонная система;
— система полной блокировки;
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— очиститель фар;
— фары (модели с системой освещения в дневное время);
— отопитель;
— освещение салона;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— система MULTIPLEX;
— электропривод стеклоподъемников;
— система дистанционного управления центральным замком
ST 7,5А
— система поддержания скорости (1AZ-FSE);
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем;
— навигационная система (модификация);
— система запуска
FUEL OPN 10А
— электропривод открывания крышки топливного бака
MIR HTR 10А
— обогреватель зеркал
RAD №2 15А
— маршрутный компьютер (модели без навигационной системы (модификация));
— навигационная система (модификация);
— аудиосистема
D-FR P/W 20А
— электропривод стеклоподъемников
D-RR P/W 20А
— электропривод стеклоподъемников
FR DIC 20А
— антиобледенитель щеток;
— обогреватель зеркал
P-FR P/W 20А
— электропривод стеклоподъемников
P-RR P/W 20А
— электропривод стеклоподъемников
PWR SEAT З0А
— электропривод сидений
Блок реле под панелью приборов со стороны водителя на рис. №1 цифра 22

Центральный монтажный блок под панелью приборов на рис. №1, цифра 5

Где находится монтажный блок реле и предохранителей под капотом

Расположение компонентов (моторный отсек).
1 — усилитель форсунок, 2 — монтажный блок в моторном отсеке №4, 3 — монтажный блок в моторном отсеке №1, 4 — блок управления левой фарой, 5 — реле электродвигателя вентилятора радиатора, 6 — монтажный блок в моторном отсеке №2, 7 — компрессор, 8 — реле очистителей фар, 9 — блок управления правой фарой, 10 — блок управления ABS (модели с VSC), 11 — блок управления ABS (модели без VSC).
Монтажный блок под капотом №1 на рис. №6, цифра 3

Назначение
ALT-S 7,5
— система зарядки
HAZARD10А
— указатели поворота и аварийной сигнализации
THROTTLE 10А
— блок управления АКПП;
— система управления двигателем (1AZ-FSE)
HORN 15А
— противоугонная система;
— звуковой сигнал
IG2 15А
— система управления двигателем;
— система зажигания
A/F 20А
— система управления двигателем (1AZ-FSE)
EFI 20А
— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем
АМ2 З0A
— система запуска
CDS 30A
— электропривод вентилятора радиатора и конденсатора (1AZ-FSE, 1AZ-FE)
H/CLN З0A
— очиститель фар
RD1 З0A
— электропривод вентилятора радиатора и конденсатора (1AZ-FSE, 1AZ-FE)
RR DEF З0A
— обогреватель заднего стекла
HTR 40А
— кондиционер;
— отопитель
MAIN 40А
— автоматический корректор фар;
— очиститель фар;
— фары;
— система MULTIPLEX
RDI 40А
— электропривод вентилятора радиатора (1ZZ-FE, 3ZZ-FE)
EMPS 50А
— электроусилитель рулевого управления
Монтажный блок №4 в моторном отсеке Toyota Avensis с 2003 года выпуска на рис. №6, цифра 2

Обозначения
EFI №2 7,5А
— система управления двигателем
EFI №1 10А
— система поддержания скорости (1AZ-FSE);
— блок управления АКПП {1AZ-FE, 1AZ-FSE, 1ZZ-FE);
— система управления двигателем
ABS 25А (модели без VSC)
— антиблокировочная система тормозов
VSC 25А (модели с VSC)
— система курсовой устойчивости
H-LP CLN З0А
— очиститель фар
ABS 40А (модели без VSC)
— антиблокировочная система тормозов
VSC 50А (модели с VSC)
— система курсовой устойчивости
ALT 100А (1ZZ-FE, 3ZZ-FE)
— система зарядки;
— противотуманные фары;
— автоматический корректор фар (кроме моделей с ксеноновыми лампами);
— фары (модели с системой освещения в дневное время);
— подсветка;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— система MULTIPLEX;
— задние противотуманные фонари;
— обогреватель сидений;
— габариты
ALT 120A (1AZ-FSE, 1AZ-FE)
— система зарядки;
— противотуманные фары;
— автоматический корректор фар (кроме моделей с ксеноновыми лампами);
— фары (модели с системой освещения в дневное время);
— подсветка;
— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;
— система MULTIPLEX;
— задние противотуманные фонари;
— обогреватель сидений;
— габариты
Монтажный блок №2 в моторном отсеке на рис. №6, цифра 6

Обозначения
H-LP HI LH 10А
— фары;
— система MULTIPLEX
H-LP HI RH 10А
— комбинация приборов;
— фары;
— система MULTIPLEX
H-LP LH 15А
— фары;
— система MULTIPLEX
H-LP RH 15A
— комбинация приборов;
— фары;
— система MULTIPLEX
Источник: avtoblokrele.ru/toyota/bl…-avensis-s-2003-goda.html


Comments 63
Парни ловите полное описание предохранителей и реле:
vsepredohraniteli.ru/toyota/avensis-2.html
хА, Здорова!

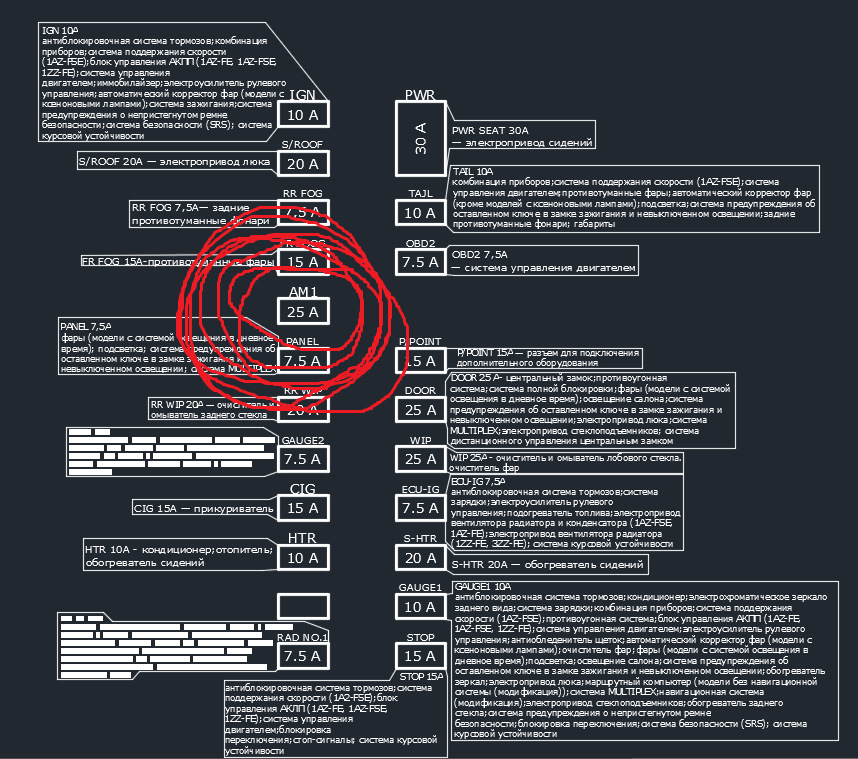

-Монтажный блок под панелью приборов со стороны водителя на рис. №1, цифра 17
не вижу АМ 1 РАСШИФРОВКУ?!
ДЕЛАЮ ШПАРГАЛКУ…
Здорова! Хорошая шпаргалка)
Ок. Доработаю выложу. Пока не понятно, так как у меня удобно или списком… Наверно и так и так должно быть.
Не знаешь, какой провод отвечает за притухание приборной панели? Хочу от него взять +, для провода под "ближний в полнакала".
Не заморачивался не подскажу.
А в чём смысл брат?! )))
Притухание происходит с вкл. габаритов, там и возьми.
SKARUCH
Не знаешь, какой провод отвечает за притухание приборной панели? Хочу от него взять +, для провода под "ближний в полнакала".
Или от регулировки яркости приборки мысль?

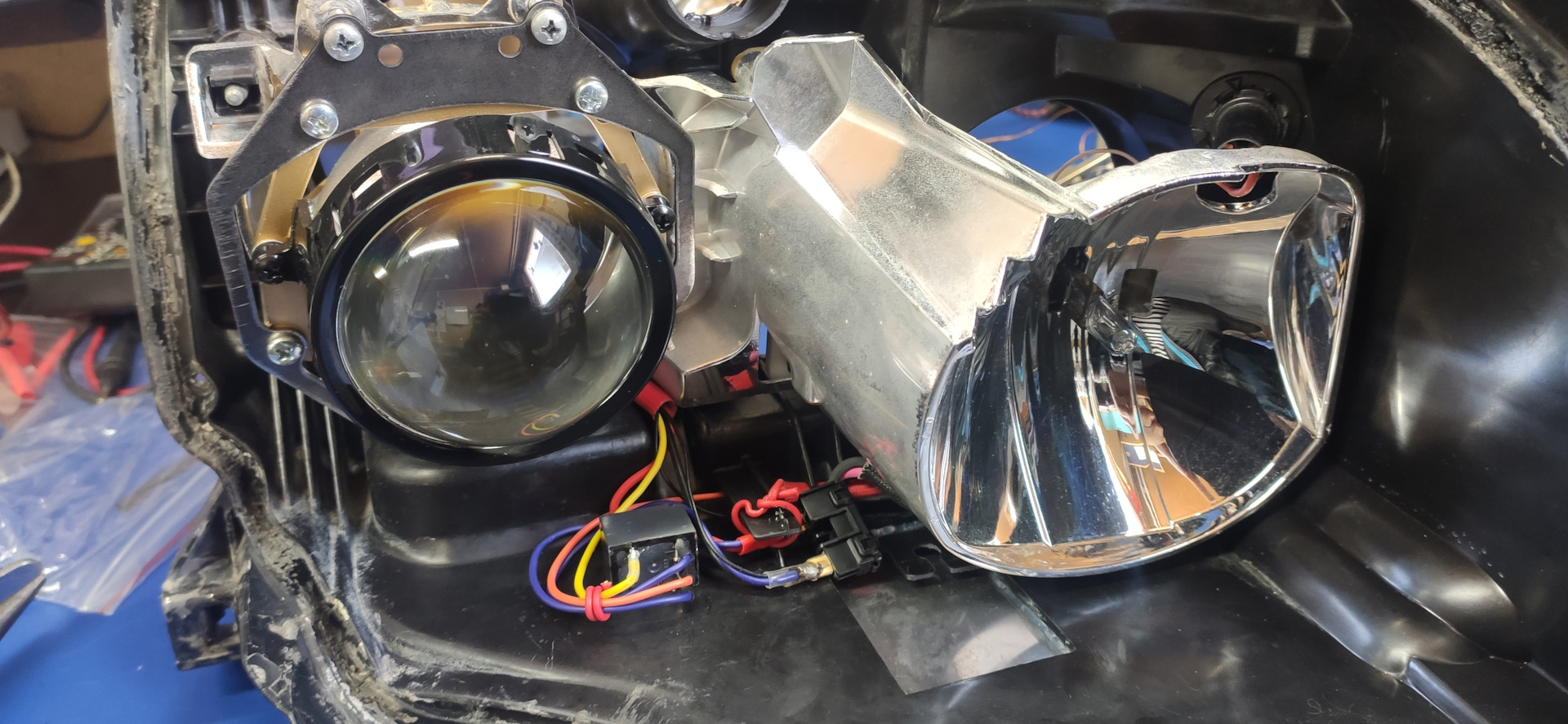

Думал билед запитать под "ближний в полнакала", а для отключения нужен + www.drive2.ru/l/547155195084144708/ От габариток не канают, они сразу включаются после запуска двигателя, оставался только вариант с притуханием.
Ну так и приборка загорается с запуском мотора!
Чё та я не вдуплю…
Как ты тогда хочешь что бы включался "пол накала" от чего?!
С запуском мотора это и есть правильно, вкл. ходовых.
Или ты желаешь что бы при вкл. ближнего "пол накала" отрубалось?
Так через диод и сопротивление можно реализовать от габарита.
При вкл. габарита через диод и резистор идёт питание на БИЛЭД 6 Вольт на пример в "пол накала"
Включая ближний идёт 12 Вольт параллельно диоду и резистору на БИЛЭД без проблем.
Если габарит и ближний не плюсом управляются ( не помню точно) то через реле развязывать управление. С дальним бардак, он минусом управляется.
У мну же машина с девропы пригнана, автосвет включается после запуска авто, но подсветка панели не притухает. Если переключить на габариты или ближний, то панель притухает. У линз Които ДМ008 есть зелёный провод, при подключении которого — ближний светит слабее и вентилятор охлаждения отключается. В твоих биледах вроде тоже такая фишка есть?!
Да так же. Но, один хрен оно жрёт один Ампер. Для прямого подключения к чему то слабому это ДЫМ!
У меня так же ОЙропа! Я этот провод подключил к габаритам, получается как габариты но, через реле. Как только перевожу на ближний реле откл.ючает этот "пол накал"
SKARUCH
Думал билед запитать под "ближний в полнакала", а для отключения нужен + www.drive2.ru/l/547155195084144708/ От габариток не канают, они сразу включаются после запуска двигателя, оставался только вариант с притуханием.
У меня ходовые (в поворотниках) тупо от габаритов включены, горят всегда.
При поворотнике работают желтым, после пропадания поворота загораются сами белым. Китай лэд, с переключением.
У брата на Ларгусе такие стоят.
привет!хочу поставить ДХО, незнаю куда запитать, желательно бы поближе, чтоб провода далеко не тянуть…не подскажешь в какой блок и к чему, чтобы включались при включении зажигания?
Здорова! К предохранителю EFI, который находится в блоке предохранителей рядом тормозным бачком. www.drive2.ru/l/10135987/
И купи разветвитель для 2-х предохранителей FHWTM20 Aura
Ок, спасибо
SKARUCH
Здорова! К предохранителю EFI, который находится в блоке предохранителей рядом тормозным бачком. www.drive2.ru/l/10135987/
И купи разветвитель для 2-х предохранителей FHWTM20 Aura
Там их 2 на 10 и 7.5 ампер, к любому цепляться?
Посмотри видео, там показывает.
Я ничего не понял. Почти на каждом предохранителе, у вас, написано, что он на подсветку салона. Так какой из них? Коротнул плафон, когда менял свет багажника, теперь не могу найти пред.
Не сталкивался, попробуй написать pasebo
Уже нашел. В самом нижнем блоке
Добрый день всем а для магнитофона какой предохранитель идёт ?
Здорова!
Блок №17 на рисунке 1.
RAD №1 7,5А
— комбинация приборов;
— противоугонная система;
— фары (модели с системой освещения в дневное время);
— освещение салона;
— электропривод люка;
— маршрутный компьютер (модели без навигационной системы (модификация));
— система MULTIPLEX;
— навигационная система (модификация);
— разъем для подключения дополнительного оборудования;
— электропривод стеклоподъемников;
—>>>>>> аудиосистема
Как найти блок #6? Заглянул под руль а там нет такого
Здорова! Если ты про монтажный блок №6 (рис.1), то я его тоже с первого раза не смог найти) Он находится за 17-м блоком, если ляжешь на водительский коврик, то увидишь.
Ребят а где может быть предохранитель на бортовой компьютер
Приветствую. Нашли расположение предохранителя на бортовой компьютер? Не работает думаю из за него. Заранее спасибо
VSC вижу где предохранители, а по системе TRC подскажите пожалуйста?
Не подскажу. Если вылазит гирлянда: трк, вск, джеки чан — то это может быть всё что угодно.
Всем привет, не могу найти блок реле под цифрой 22. Всё облазил уже.
Здлрова! www.drive2.ru/l/10187715/
Tamyra
Всем привет, не могу найти блок реле под цифрой 22. Всё облазил уже.
Здорова! www.drive2.ru/l/10187715/
Полезный пост
Всем привет, не могу найти где по факту расположен монтажный блок номер 6 (который на схеме под номером 16 на рис. 1) На схеме он рядом с основным (с номером 17). Но фактически его рядом нет. Где он находится в автомобиле кто сталкивался. Только пожалуйста не шлите ссылку на схему. Кто знает в каком он месте в машине?
Здорова! Я его тоже с первого раза не смог найти) Он находится за 17-м блоком, если ляжешь на водительский коврик, то увидишь.
Подскажите пожалуйста, если я отключу БЛОК НАВИГАЦИИ соответственно он перестанет отображать на БОРТОВОМ КОМПЬЮТЕРЕ или будет выдать ошибку ?может кто сталкивался
В электрике не силён, номне кажется блок навигации предназначен для навигатора.
За тему спасибо, много полезного. У меня сигнал перестал работать кто подскажет в чем может быть дело и есть ли у сигнала предохранитель?
На рисунке №6, блок предохранителей 3 (сбоку, рядом с крылом) HORN 15А
— противоугонная система;
— звуковой сигнал.
Если не в предохранителе дело, то сами клаксоны посмотреть надо. Кто-то писал, что при пропадании сигнала, рулевой шлейф умирает.
Спасибо огромное за информацию!)
Где найти расположение соединительного разъема J3 (фары дальнего света)
Не совсем понятно, разъем штекер папа-мама или предохранитель?
По схеме J3(А), J4(B) соединительный разъем.
На обогрев сидений и регулировку зеркал разные предохранители или по 1 на оба?
Не подскажу, но думаю разные.
кто знает какое реле бензонасоса авик т25 бенз
Сам не сталкивался, но может быть оно в — система запуска.
Короче нашел я где предохранители в салоне и поменял соседке. Пришлось пинцет-зажим брать из своей машины. У нее открыл блок под капотом, а там нет пинцета на подобии как в этом видео
у вас тоже так?
На моей машине есть такая прищепка.
На крышке б.п. под капотом?
Посмотрю, если не забуду.
ostinpawers1
На крышке б.п. под капотом?
Возле левого крыла.
ostinpawers1
На крышке б.п. под капотом?
У нее там пусто. Сперли)))
Наверно. Отдельно тоже скорее всего продаются.
Чет не видал…но у меня есть, а соседка…
А сам блок нужно вынимать из ниши? Соседка попросила заменить пред прикуривателя, я крышку снял в салоне под рулем слева, а там нифига не видно. Глянул под капот и тоже не понятно что к чему. Решил в инете покурить…но и тут не все так просто.
Сам в салоне ни разу не менял, но читал, что чтобы поменять пред надо изловчиться, встать в позу "зю" и с помощью какой-то "матери", может быть получится поменять. Попробуй у Сергея спросить pasebo
Через какой пред. подключают Webasto?
Спроси лучше у pasebo
www.drive2.ru/l/3514455/
www.drive2.ru/l/3514575/
Салям, хазер запишу всё!
Салям! Яз-яз, эйбэтлэп кучереп яз!)))
Ага всёёё запишу ))))
