Всем привет.
Ниже опишу установку нормального охладителя масла для двигателя ЗМЗ 409.
Куплено:
1. Теплообменник + штуцер+ гайка.
Брал тут:
www.zmz514.ru/products/te…yj-zmz-514-245-1017005-01
2. масляный радиатор 32мм 13 рядов
ajs.su/masljanoe-ohlazhde…-radiator-32mm-13-rjadov/
3. фитинг AN10 резьба-хомут
ajs.su/fitingi-adaptery-s…ting-an10-rezba-homut_pb/
4. фитинг AN10 90 градусов резьба-хомут
ajs.su/fitingi-adaptery-s…-90-gradusov-rezba-homut/
4а. Вентилятор электрический 7 дюймов
irk.ajs.su/radiatory-patr…elektricheskij-7-djujmov/
5. Насос отопителя дополнительный на 16мм TRUСKMAN (китай) Это помпа Газели.
6. Шланг водяной внутренний диаметр 16 мм, 2 метра
7. Шланг водяной внутренний диаметр 20 мм, 1.5 метра
8. Хомуты под шланг — примерно 25 штук
9. Трубные пластиковые колени под 16 мм — 8 шт.
10. Трубные пластиковые колени под 20мм — 4 шт.
11. Алюминиевый уголок — 1.2 метра
12. Бачок расширительный для автомобиля Таврия.
13. Пару реле 4-х контактных, провода — 4 метра.
14, ну, еще мелочь всякую, уж всего не помню.
Немного лирики…
Идея установки на ЗМЗ 409 теплообменника от ЗМЗ 514 не нова.
www.drive2.ru/l/3768497/
www.drive2.ru/l/8512055/
Я тоже купил такой же и поставил его туда же, как эти ребята, на которых я сослался выше.
Но Подход к охлаждению данного теплообменника разный.
Я считаю, что "охлаждать " моторное масло забором воды из блока цилиндров с температурой 80 градусов, как минимум, не есть хорошо.
не хочу углубляться с в демагогию, просто плохо это (на мой взгляд)…
Потому идем другим путем.
Как всегда, просто картинки.
Кому надо уточнить что-то — спросит, я думаю.
Снимаем родной холодильник масла
Крепим алюминиевый профиль на места крепления родного холодильника.

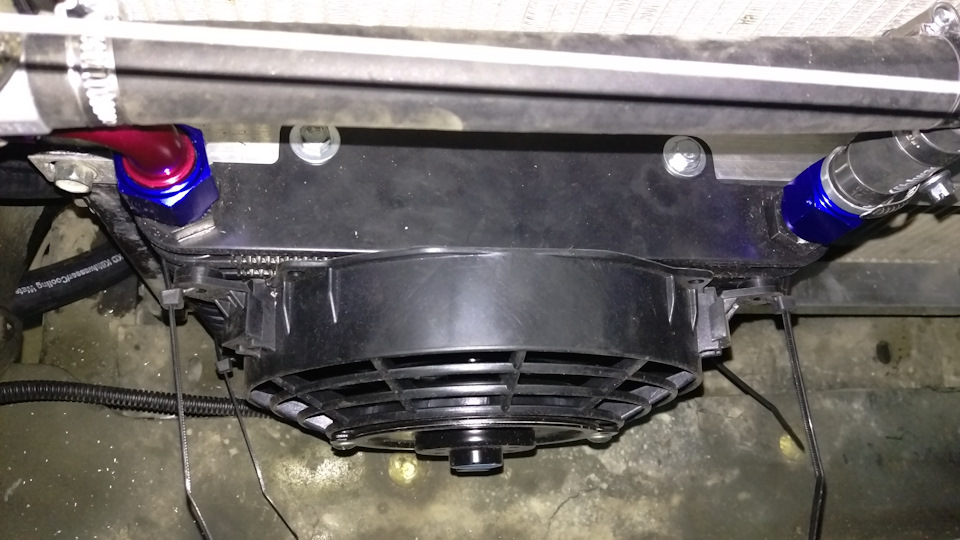

Крепим на профиль холодильник
Вентилятор к холодильнику я креплю просто пластиковыми хомутами.
Держится без проблем и надежно все.

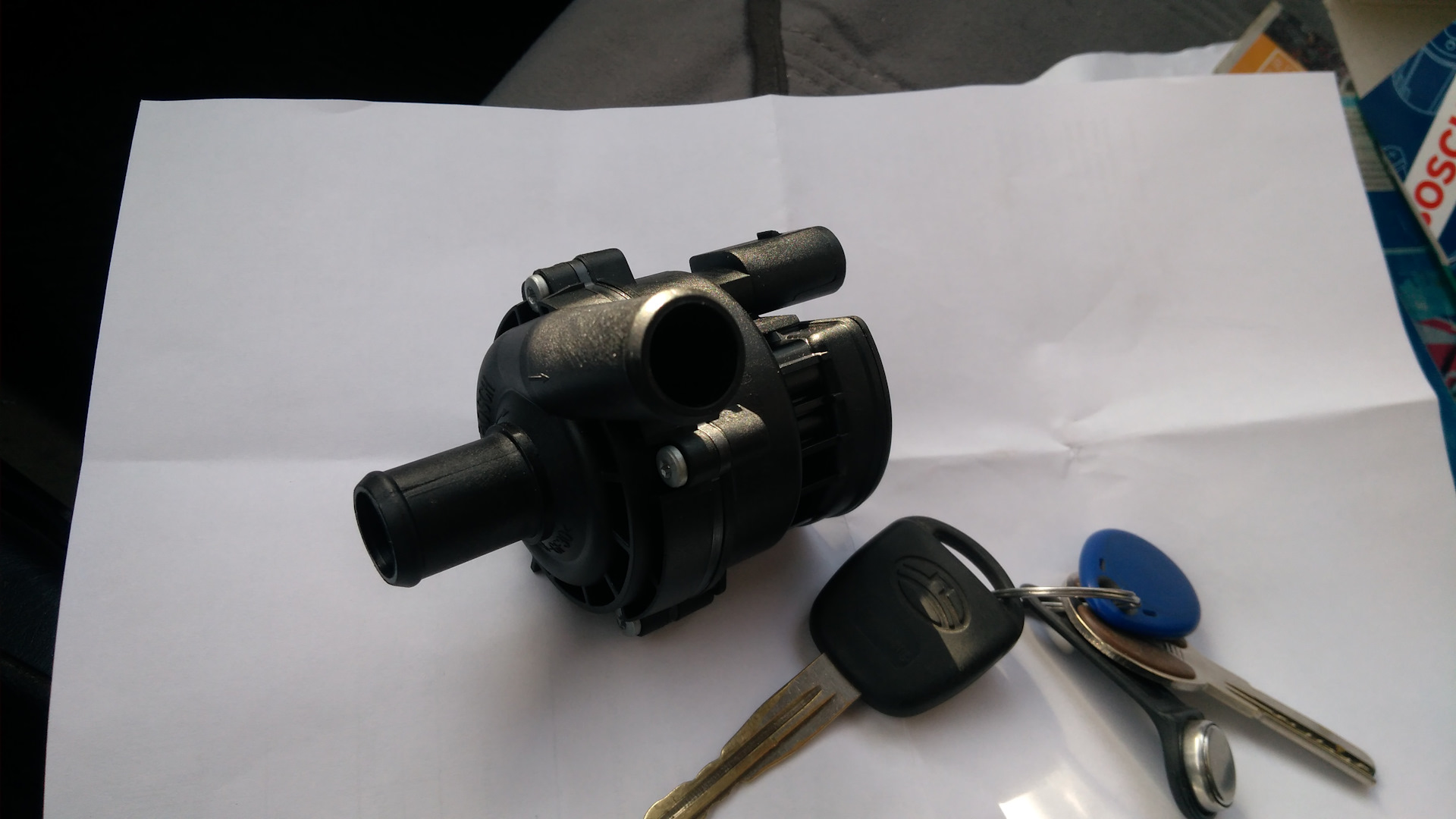

Крепление электрической помпы.
Дальше шланги надо протянуть.
Под капотом сложно их заснять.
Но там все просто, думаю все понятно будет.
Принцип работы по электрочасти опишу в двух словах.
Водяная электрическая помпа работает всегда, после включения зажигания.
Вентилятор включается от датчика температуры масла.
К стати, о датчике!
Я забыл про него написать .
Я его еще, просто, не установил.
Устанавливать буду его на место пробки слива масла в картере двигателя.
Датчик нужен вот такой:
НО! Я еще этот датчик не примерял на месте. Может там резьба другая в поддоне.
После установки датчика отпишусь.
www.autodoc.ru/Web/part/fae/5401/art/36440/
Будет ли это работать?
Уверен, что будет.
Охлаждать будет на порядок лучше, чем родной охладитель и, при этом, больше никогДа не будет падения давления масла в системе при открытии клапана на родной масляный холодильник.
Всем удачи.
