Не знаю как назвать данный опус…
UPDATE 11.04.2025

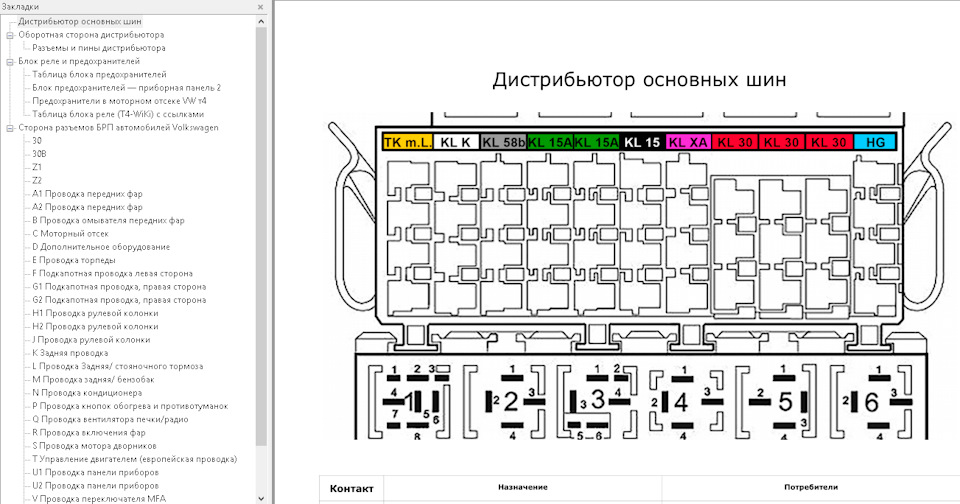

В общем собираю в один PDF-файл описание БРП и доп.колодок над и под ним. В файле есть закладки для быстрой навигации по разделам.
А это файл с полной схемой.
Прошу посмотреть, возможно внести какие-то коррективы, т.к. информация собирается с различных сайтов, возможны ошибки.
Ну и надеюсь, что поможет кому-то.
Comments 15
КРАСАВА!

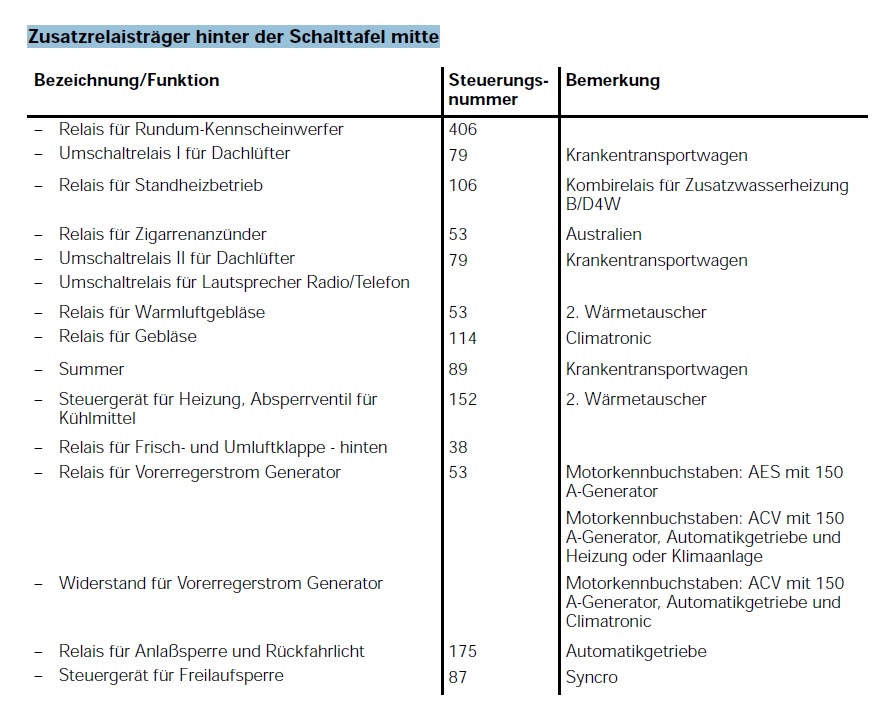

Не увидел реле в центральной консоли. Если нужно, могу скинуть файл на немецком, о предах, реле и дистрибъютерах, выдернут с Эльзы.
Очень было бы неплохо. Попробуем перевести…
Почту давай, скину. Там еще у меня, по приборке что то болтается.
под жопой водителя тоже блок предохрвнителей есть у меня там свет салона, остальные не знаю, но один явно от автономного эбера
Слышал так-то, там ещё доп.аккумулятор ставиться, но данных по ним так и не нашел.
а я на нем езжу
На жопе, на блоке или на аккумуляторе?
подиум водителя — в нем спереди пластиковая откидная накладка, в ней 3-4 предохранителя и релюшка + пучек проводов идуших на батарейку и ничего блин не подписано!
сгорел пред на свет салона — обыскался пока случайно туда не залез
Гы, я так понимаю это не во всех моделях
подозреваю что только у кого есть автономка которая в свою очередь запитана отдельно только от второго аккума, поэтому и развязка там спрятана
Во-во, очень может быть
Wanish
подиум водителя — в нем спереди пластиковая откидная накладка, в ней 3-4 предохранителя и релюшка + пучек проводов идуших на батарейку и ничего блин не подписано!
сгорел пред на свет салона — обыскался пока случайно туда не залез
Это га второй акб. У меня его нет- и колодки никакой нет, только фишка подогрева сидения.
Аааааа, это да, я её собирал. Кстати, распечатал в цвете — шикарно
Спасибо инфа очинь даже ценная. Оно есть всюдо и много но в разных местах, а тут все в одном
