Установка планшета в качестве навигатора и монитора камеры заднего вида. Часть 2.

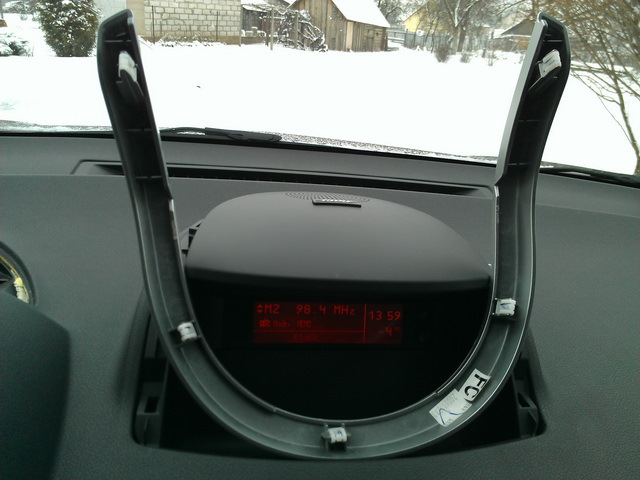

Процесс демонтажа штатного дисплея радио описан в тех докментации в главе 86А.
Тут нюансов практически нет, все по инструкции.
Только подскажу, что все, что отщелкивается, отщелкивается строго вверх.
Это чтобы не поломали чего-нибудь случаем, если захотите повторить

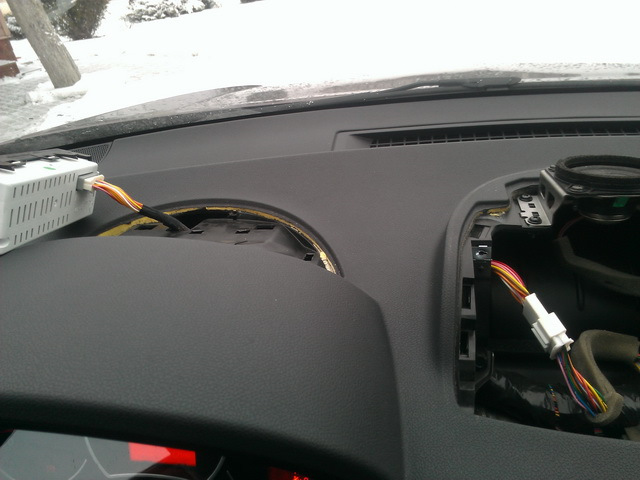

Далее вкладываем блок дисплея в корейскую рамку, укладываем шлейф и аккуратно вщелкиваем все на место снятой крышки над панелью приборов.
UPD При установке дисплея в рамке на место снятой панели наткнулся на еще одну проблему.
У дисплея снизу имеется кубический выступ примерно 5х5х5 мм.
Этот выступ упирается в пластмассу под панелью и не дает защелкнуть рамку.
Я увидел 2 варианта выхода из проблемы:
— спилить выступ
— прорезать дырку в пластике под выступом.
Остановился на втором, так как сам дисплей резать рука не поднялась, а в пластике под панелью и так дырок много, да и режется/сверлится он легко.
После этого рамка с дисплеем вставилась и защелкнулась без проблем

Сразу скажу, что дисплей на этом месте дает заметный оранжевый блик на лобовом стекле.
Поначалу слегка раздражает, но потом привыкаешь, так как находится левее и выше центра зрения.
По-крайней мере я привык :)

Далее надо протянуть провода питания и камеры заднего вида, если таковая предполагается, и собрать назад место, где раньше стоял дисплей. Я поначалу свел оба кабеля в один разъем — разобрал mini-USB и 4-х контактный 2,5мм "джек", взял кабель от гарнитуры с наушником (там 4 провода), подпаял разобранные разъемы и слепил из эплксидного пластилина ("холодная сварка") новый общий корпус. Потом обработал его напильником и наждачкой и покрасил черной краской — получился комбинированный разъем для питания и камеры.

Позже я все же переделал это, так как по мере старения батареи стали сказываться потери на тонком проводе и планшет недозаряжался. Замена тонкого провода на провод от штатной автомобильной зарядки для планшета решила эту проблему. Теперь к меня два отдельных разъема — один для питания, второй для камеры.

Закрепить планшет на освободившемся месте можно массой способов.
Как я писал в первой части, на форуме есть много ссылок на готовые рамки для закрепления планшета "намертво", но, по указанным мной причинам я от такого отказался.
Поначалу я просто использовал липкий резиновый коврик — сейчас много таких продается уже и не только в интернете. Он типа "присасывается" к обоим поверхностям. Поначалу держал хорошо, но со временем стал терять свои свойства.
В результате я сделал так — в комплекте с планшетом шла присоска для установки на стекло.
Я снял с нее пружинную пластину, в которую вставлялся планшет и закрепил ее в щели, где раньше стоял штатный дисплей с помощью двух кусков оргстекла и винтов с гайками. Просто насверлил в оргстеклах дырки под винты, в пластине из присоски уже были подходящие, вставил один кусок оргстекла изнутри щели, второй снаружи, наложил на наружный пластину от присоски и все зажал винтами с гайками.
Теперь планшет просто вщелкивается и выщелкивается при необходимости.
В общем тут уж каждый может придумать что-нибудь из имеющихся материалов.
И вот сегодня сделал фото 7" планшета, ктороым пользуюсь уже 4 года.

В следующей части расскажу про нюансы подключения питания и камеры заднего вида.
А сегодня все — спать уже пора, завтра подниматься рано и дел куча.
Всем приятного чтения, на вопросы отвечу при первой возможности.
Пока.

UPD
Про питание и камеру чуть позже, а пока небольшое дополнение к вышесказанному.
Просмотрел свои записи на форуме и вспомнил, что есть нюанс при установке рамки со штатным дисплеем.
Я скопировал свой же текст с форума туда, где описываю сборку и установку рамки с дисплеем и выделил жирным шрифтом.
