Сравнительный тест тормозных колодок корейских производителей

Для определения качества тормозных колодок важны несколько показателей: фрикционные свойства, от которых зависит эффективная работа колодки в момент торможения, износостойкость самой колодки и ее влияние на износ тормозного диска, а также прочность соединения фрикционной накладки с основанием колодки.
В качестве объекта испытаний мы выбрали колодки дискового тормоза для автомобиля Hyundai Accent различных южнокорейских производителей. Тормозные колодки — один из наиболее часто заменяемых «расходников» и одна из наиболее важных деталей тормозной системы, влияющая на безопасность движения.

Согласно нашим маркетинговым исследованиям, наиболее распространенными корейскими брендами тормозных колодок являются Hi-Q, FRIXA и Yes-Q. Мы купили в обычном розничном магазине тормозные колодки этих марок, предназначенные для автомобиля Hyundai Accent.
Пронумерованные образцы были предоставлены в лабораторию №5 (руководитель С. Н. Батуров) Испытательного центра продукции автомобилестроения (ИЦПА) г. Москвы.
Основной целью тестирования являлось определение фрикционных свойств, износостойкости, влияния колодок на износ тормозного диска, а также прочности и соединения фрикционной накладки с основанием колодки.

Объекты испытаний:

Колодки дискового тормоза автомобиля Hyundai Accent различных южнокорейских производителей под торговыми марками:

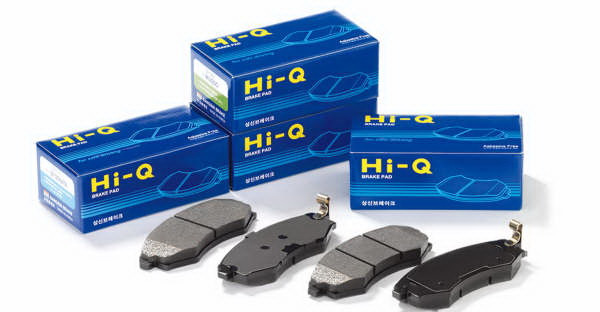

Hi-Q, SB P505, 1H31AT, Made in Korea;

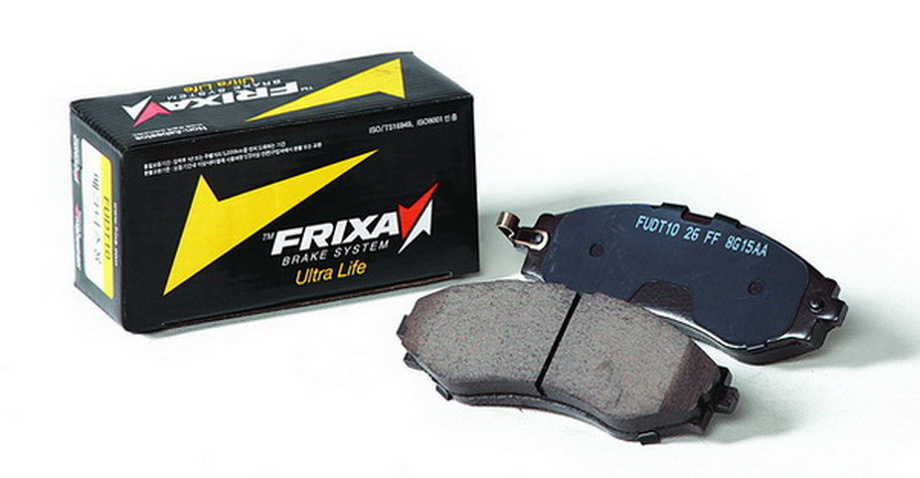

Frixa идентификационные отметки Made in Korea-front, 09/FPH01, Aug. 2011

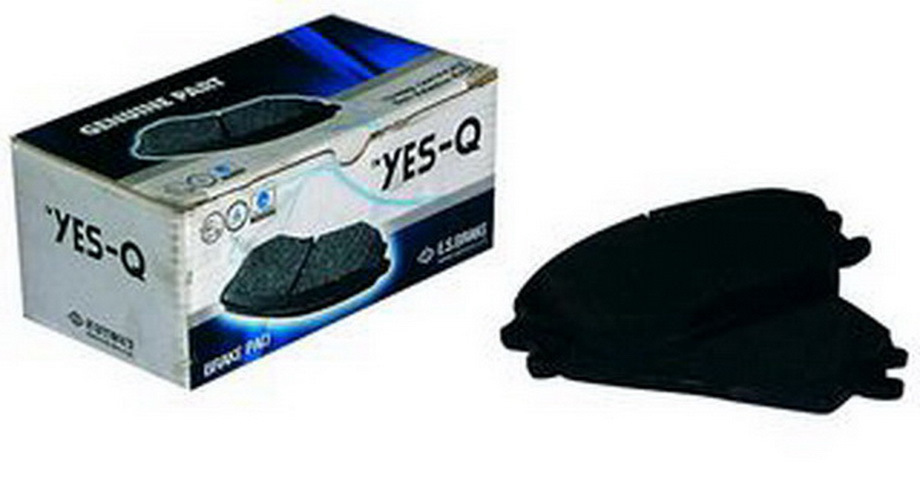

Yes-Q, идентификационные отметки ESB 100A CF-050623, E4, 90R-01540/1159, Made in Korea.

МЕТОДИКА ИСПЫТАНИЙ

Колодки были подвергнуты испытаниям для определения эффективности торможения и износостойкости накладок с использованиемстенда СТН-НАМИ и оборудования, аттестованного по ГОСТ Р 8.568-97 в натурном образце тормозного механизма автомобиля Hyundai Accent с вентилируемым диском. На валу стенда устанавливались инерционные массы с суммарным моментом инерции 5,6 кг х м2. Температура определялась с помощью термопары типа «хромель/алюмель», устанавливаемой в тормозную накладку.

Программа испытаний

ПРИРАБОТКА

Перед началом испытаний производится приработка колодок, для чего осуществляется от 50 до 100 торможений.
Режим: температура диска в зоне контакта с колодкой в начале торможения Тнач = 100°С; скорость движения автомобиля: начальная Vнач = 100 км/ч; конечная Vкон = 0 км/ч; давление жидкости в приводе Р = 50 кг/см2
Приработка заканчивается при достижении приработки рабочей поверхности до 90% от площади накладок колодок.

Замер толщины колодок после приработки

1. Испытание №1 (до FADE)
Режим: Тнач = 100°С; Vнач = 100 км/ч; Vкон = 0 км/ч; P = vario = 20, 40, 50 60, 80 кг/см2
2. Испытание №2 (до FADE)
Режим: Тнач = 100°С; Vкон = 0 км/ч; Р = 50 кг/см2 Vнач = vario = 40, 60, 80, 100, 120, 140 км/ч;
3. Испытание №3 (до FADE)
Режим: Vнач = 100 км/ч; Vкон = 0 км/ч; Р = 50 кг/см2 Тнач = vario = 50, 100, 150, 200, 250, 300, 350, 400°С *

Замер толщины колодок

1. Испытание №4 FADE (1-й период)
Режим: Vнач = 100 км/ч; Vкон = 50 км/ч; Р = 50 кг, см2; время цикла – 45 с; кол-во циклов – 25;
2. Испытание №4 FADE (2-й период)
Режим: Vнач = 100 км/ч; Vкон = 50 км/ч; Р = 50 кг, см2; время цикла – 45 с; кол-во циклов – 25.

Замер толщины колодок

1. Испытание №5 (после FADE)
Режим: Тнач = 100°С; Vнач = 100 км/ч; Vкон = 0 км/ч; P = vario = 20, 40, 50 60, 80 кг/см2
2. Испытание №6 (после FADE)
Режим: Тнач = 100°С; Vкон = 0 км/ч; Р = 50 кг/см2 Vнач = vario = 40, 60, 80, 100, 120, 140 км/ч;
3. Испытание №7 (после FADE)
Режим: Vнач = 100 км/ч; Vкон = 0 км/ч; Р = 50 кг/см2 Тнач = vario = 50, 100, 150, 200, 250, 300, 350, 400°С *

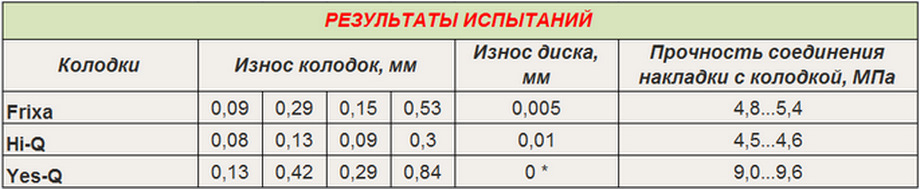

Результаты испытаний

Фрикционные свойства являются одним из главных показателей, демонстрирующих способность колодки обеспечивать эффективное торможение. Эти свойства определялись в виде зависимости коэффициента трения от различных параметров.
Износостойкость является важным показателем и с финансовой точки зрения, т. к. испорченный из-за быстрого износа колодки диск придется менять, а стоит он гораздо дороже, чем колодки.
Другая пара из каждого комплекта представленных тормозных колодок использовалась при испытаниях на прочность клеевого соединения фрикционной накладки с основанием колодки на соответствие требованиям Правил ЕЭК ООН №90.

Выводы:

1. Эффективность торможения (коэффициент трения) колодок Frixa до испытаний №4 «FADE» средняя и достаточно стабильная, однако после них она резко падает.
2. Износостойкость колодок Frixa можно квалифицировать как хорошую.
3. Колодки Frixa неагрессивны по отношению к тормозному диску.
4. Эффективность торможения (коэффициент трения) колодок Hi-Q достаточно высокая и стабильная на всех этапах испытаний.
5. Износостойкость колодок Hi-Q высокая.
6. Колодки Hi-Q неагрессивны по отношению к тормозному диску.
7. Эффективность торможения (коэффициент трения) колодок Yes-Q очень высокая и стабильная на всех этапах испытаний.
8. Износостойкость колодок Yes-Q самая низкая из всех испытанных колодок.
9. Износ диска при испытаниях колодок Yes-Q количественно определить не представилось возможным, так как разность в измерении толщины диска до и после испытаний находилась в пределах точности измерений мерительного инструмента.
10. Прочность соединения фрикционных накладок с основанием всех испытанных колодок соответствует требованиям Правил ЕЭК ООН №90.
